Caratteristiche

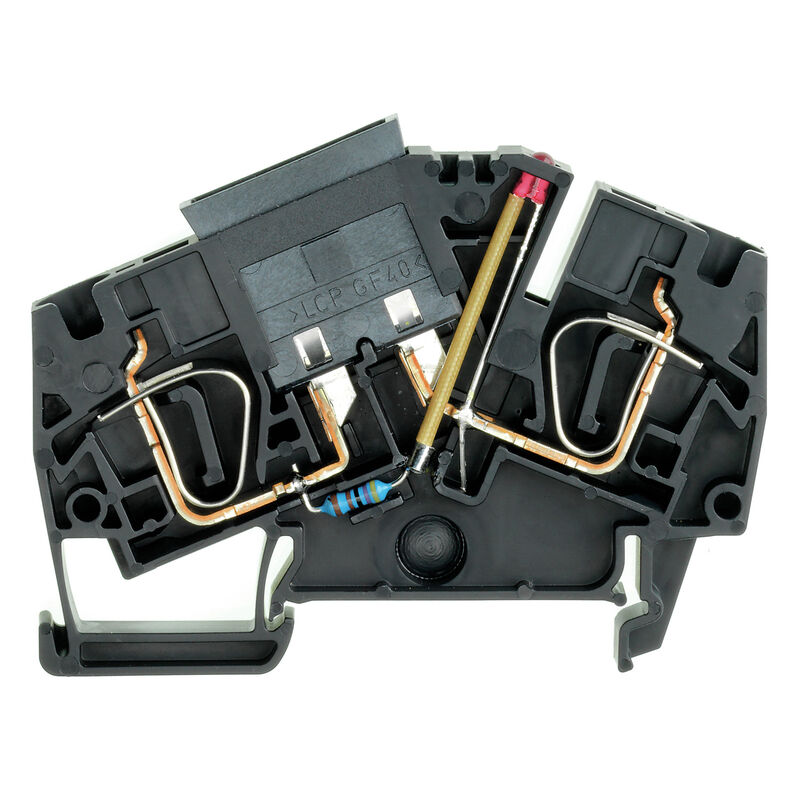

| Versione | Serie Z, Morsetto componibile portafusibile, Sezione di dimensionamento: 6 mm², Molla autobloccante, nero, Montaggio diretto |
| N. d’ordine | 1814700000 |
| Tipo | ZSI 6-2/FC LD |
| GTIN (EAN) | 4032248358496 |
| CPZ | 25 Pezzo |
| Profondità | 50 mm |
| Profondità (pollici) | 1,968 inch |
| Profondità inclusa guida DIN | 51 mm |
| Posizione verticale | 70 mm |
| Altezza (pollici) | 2,756 inch |
| Larghezza | 8,1 mm |
| Larghezza (pollici) | 0,319 inch |
| Peso netto | 18,72 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | nero |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione |
Molla autobloccante
Elemento fusibile con LED per connettore trasversale ad innesto aperto da un lato |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |

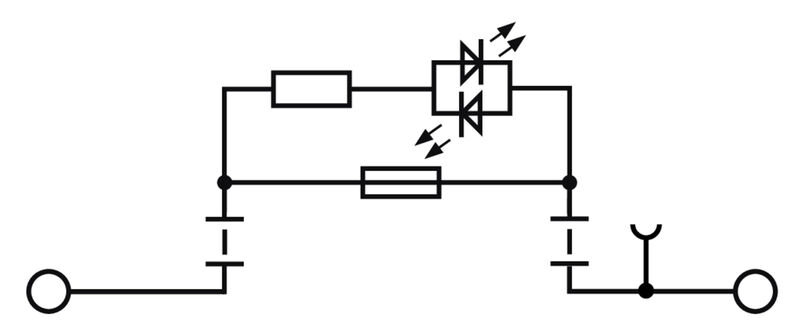

| Componente elettronico | Diodo luminoso rosso |
| Esecuzione a prova di esplosione | No |
| Istruzioni di montaggio | Montaggio diretto |
| Lati aperti | destra |
| Tipo di montaggio | innestabile |
| Direzione di collegamento | obliquo |
| Sezione di collegamento cavo flessibile con terminale DIN 46228/1, altro collegamento, max. | 6 mm² |
| Tipo di collegamento, ulteriore collegamento | Molla autobloccante |
| Calibro a norma 60 947-1 | A5 |
| Campo di sezioni, max. | 10 mm² |
| Campo di sezioni, min. | 0,33 mm² |
| Dimensione lama | 4,0 x 0,8 mm |
| Direzione di collegamento | in alto |
| Lunghezza di spellatura | 10 mm |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 6 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 6 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 10 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 10 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 6 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Tipo di collegamento | Molla autobloccante |
| Tipo di collegamento 2 | Molla autobloccante |
| N° certificato (CSA) | 200039-1152892 |
| Sezione cavo max (CSA) | 10 AWG |
| Sezione cavo min (CSA) | 22 AWG |
| Tipo di tensione per l'indicatore | AC/DC |
| Indicazione | LED rosso |
| Inserto portafusibile | Fusibile piatto tipo C |
| Portafusibile (portainserto) | innestabile |
| Potenza dissipata per la sola protezione da cortocircuiti per un montaggio a gruppo collegato | 1,9 W a 24,0 A a 28°C |
| Potenza dissipata per la sola protezione da cortocircuiti per un montaggio singolo | 3,0 W a 30,0 A a 24°C |
| Tensione d'esercizio max. | 36 V |
| Tipo di tensione per l'indicatore | AC/DC |
| Guida | TS 35 |
| Istruzioni di montaggio | Montaggio diretto |
| Norme |
DIN 72581-3
IEC 60947-7-3 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di dimensionamento | 6 mm² |
| Tensione nominale | 36 V |
| Tensione impulsiva di dim. rispetto al mors. adiacente | 400 V |
| Tensione DC nominale | 36 V |
| Corrente nominale | 30 A |
| Corrente con conduttore max. | 30 A |
| Norme |
DIN 72581-3
IEC 60947-7-3 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 0,78 mΩ |
| Tensione impulsiva di dimensionamento | 6 kV |
| Potenza dissipata secondo IEC 60947-7-x | 1,31 W |
| Grado di lordura | 3 |
| Grandezza conduttore Factory wiring max (cURus) | 10 AWG |
| Grandezza conduttore Factory wiring min (cURus) | 22 AWG |
| Grandezza conduttore Field wiring max (cURus) | 10 AWG |
| Grandezza conduttore Field wiring min (cURus) | 22 AWG |
| N° certificato (cURus) | E60693 |
| Informazioni sul prodotto | La tensione dipende dall’elemento di fusibile selezionato o dalla spia selezionata |
| Omologazione/Certificato/Documento di conformità |
[DNVGL](https://mdcop.weidmueller.com/mediadelivery/asset/900_152122)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312356) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312357) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312358) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36766) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284534) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224871) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1814700000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1814700000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1814700000&norm=0) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Omologazioni |      |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
