BLZP 5.08HC/13/180 SN OR BX

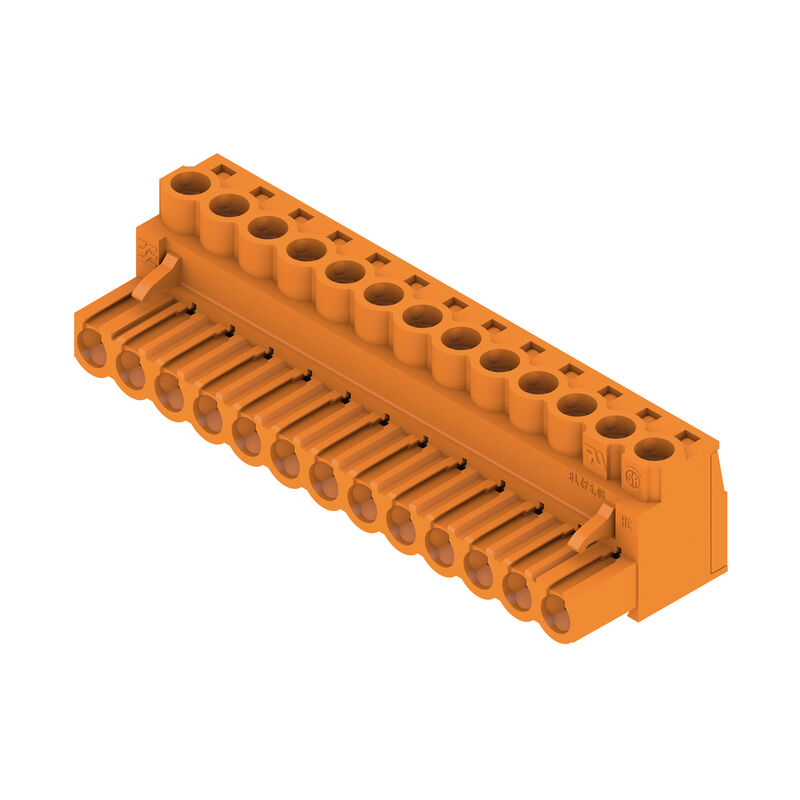

Produktillustration
BLZP 5.08HC/13/180 SN OR BX

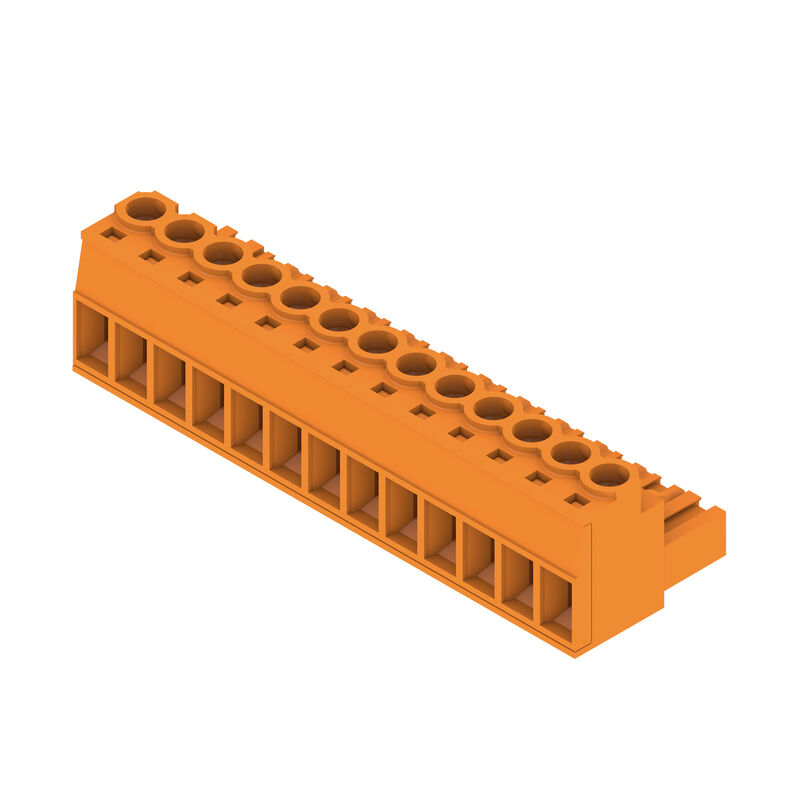

Produktillustration
BLZP 5.08HC/13/180 SN OR BX
Dimensional drawing
BLZP 5.08HC/13/180 SN OR BX
Graph
BLZP 5.08HC/13/180 SN OR BX
Graph

BLZP 5.08HC/13/180 SN OR BX

Kretskortsstickanslutning, Hylsstickpropp, 5.08 mm, Antal poler: 13, 180°, Klämbygelanslutning, Anslutningsområde, max. : 4 mm², Box

Produkt-ID 1943690000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 6 Motdelar 11 Använda produkter 39
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Typprovningar Viktig hänvisningstext Klassificeringar

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Version
Kretskortsstickanslutning, Hylsstickpropp, 5.08 mm, Antal poler: 13, 180°, Klämbygelanslutning, Anslutningsområde, max. : 4 mm², Box
Order No.
1943690000
Type
BLZP 5.08HC/13/180 SN OR BX
GTIN (EAN)
4032248617708
Qty.
24 items
Produktparametrar
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Förpackning
Box

Mått och vikter

Depth
20,1 mm
Byggdjup (tum)
0,791 inch
Height
16 mm
Bygghöjd (tum)
0,63 inch
Width
66,04 mm
Byggbredd (tum)
2,6 inch
Nettovikt
21,55 g

Miljööverenstämmelse för produkt

RoHS Compliance Status
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Produktens koldioxidavtryck
  • Vagga till grind:
    0.364 kg CO2 eq.

Systemvärden

Produktfamilj
OMNIMATE Signal – serie BL/SL 5.08
Anslutningstyp
Fältanslutning
Ledaranslutningsteknik
Klämbygelanslutning
Delning i mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Conductor outlet direction
180°
Antal poler
13
L1 i mm
60,96 mm
L1 i tum
2,4 "
Number of rows
1
Polradstal
1
Märkarea
4 mm²
Beröringsskydd enligt DIN VDE 57
fingersäker
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass
IP20
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Ja
Avisoleringslängd
7 mm
Klämskruv
M 2,5
Skruvmejselklinga
0,6 x 3,5
PH 1
PZ 1
Skruvmejselklinga Norm
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Stickcykler
25
Max. instickskraft/pol
10 N
Max. dragkraft/pol
9 N
Åtdragningsmoment
  • Momenttyp:
    Ledaranslutning
  • Användningsinformation:
    • Åtdragningsmoment:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm

Materialdata

Insulating material
PBT
Color
orange
컬러 차트(유사)
RAL 2000
Isoleringsmaterialgrupp
IIIa
CTI (Comparative Tracking Index)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Matériau des contacts
Cu-legering
Поверхность контакта
förtennad
Layer structure of plug contact
4...8 µm Sn varmförtent
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
−25 °C
Temperaturområde Montage, max.
100 °C

Anslutningsbara ledare

Clamping range, min.
0,13 mm²
Sección de embornado, máx.
4 mm²
Ledardiameter, AWG, min.
AWG 30
Wire connection cross section AWG, max.
AWG 12
entrådig, min. H05(07) V-U
0,2 mm²
entrådig, max. H05(07) V-U
4 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
软导线，最大压接面积 H05(07) V-K
4 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,2 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
2,5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,2 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
4 mm²
Passtift enligt EN 60999 a x b; ø
2,8 mm x 2,4 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282600000
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409500000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0372600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        7 mm
    • Rekommenderad ändhylsa:
      0372700000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        7 mm
    • Rekommenderad ändhylsa:
      0373000000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9019160000
Tekst referencyjny
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
23 A
Märkström, max. antal poler (Tu=20°C)
18 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
21 A
Märkström, max. antal poler (Tu=40°C)
16 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
400 V
额定电压值（过电压等级III/污染等级2）
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
odporność na zwarcia
3 x 1s mit 120 A

Märkdata enligt CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp C / CSA)
50 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
20 A
Rated current (Use group D / CSA)
20 A
Wire cross-section, AWG, min.
AWG 30
Leiteranschlussquerschnitt AWG, max.
AWG 12
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (UR)
UR
Certifikat nr. (UR)
E60693
Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
20 A
Märkström (användargrupp D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 26
Ledardiameter AWG, max.
AWG 12
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning
Box
VPE-längd
349 mm
VPE-bredd
138 mm
VPE-höjd
32 mm

Typprovningar

Test: Hållfasthet för märkningar
  • Standard:
    DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96
  • Test:
    ursprungsmärkning, märkspänning, Märkarea, typ av material
  • Utvärdering:
    tillgänglig
  • Test:
    hållbarhet
  • Utvärdering:
    godkänd
Test: Felaktig inkoppling (ingen utbytbarhet)
  • Standard:
    DIN EN 60512-13-5 / 11.06, IEC 60512-13-5 / 02.06
  • Test:
    180° vridning med kodningselement
  • Utvärdering:
    godkänd
  • Test:
    visuell undersökning
  • Utvärdering:
    godkänd
Test: Klämbar area
  • Standard:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.02
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,2 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,2 mm²
    • Typ av ledare och för ledararea:
      massiv 2,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 2,5 mm²
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
Test poškození a náhodného uvolnění vodičů
  • Standard:
    DIN EN 60999-1 avsnitt 9.4 / 12.00
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    0,9 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 12/1
    • Typ av ledare och för ledararea:
      AWG 12/19
  • Utvärdering:
    godkänd
Pull-out test
  • Standard:
    DIN EN 60999-1 avsnitt 9.5 / 12.00
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥60 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U4.0
    • Typ av ledare och för ledararea:
      H07V-K4.0
    • Typ av ledare och för ledararea:
      AWG 12/1
    • Typ av ledare och för ledararea:
      AWG 12/19
  • Utvärdering:
    godkänd

Viktig hänvisningstext

IPC conformity
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Notes

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
