製品情報
| バージョン | Pシリーズ, パッチ分電器, 定格断面: 1.5 mm², レベル数: 4, 接続数: 16, 色: 黒色, 操作要素の色: 白色, TS 35 x 15 |
| 注文番号 | 1173820000 |
| 種別 | PRV 4 SW 35X15 WS |
| GTIN (EAN) | 4032248966332 |
| 数量 | 20 items |
| 深さ | 54.5 mm |
| 奥行き（インチ） | 2.146 inch |
| 高さ | 70 mm |
| 高さ（インチ） | 2.756 inch |
| 幅 | 9.2 mm |
| 幅（インチ） | 0.362 inch |
| 正味重量 | 21.91 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 130 °C |
| REACH SVHC | / |
| 材質 | ポリカーボネート |
| 操作エレメントの材質 | PBT |
| 色 | 黒色 |
| 操作要素の色 | 白色 |
| UL 94 可燃性等級 | V-0 |
| バージョン |
プッシュイン接続
コネクタ無しの終端部 |
| エンドカバープレートの要求 | はい |
| レベル数 | 4 |
| レベルごとのクランプポイント数 | 4 |
| 層ごとの電位数 | 4 |
| 内部で交差接続されたレベル | いいえ |
| PE 接続 | いいえ |
| レール | TS 35 x 15 |
| 取り付け方式 | 篏合仕様 |
| クランプ範囲、最大 | 1.5 mm² |
| クランプ範囲、最小 | 0.13 mm² |
| 刃寸法 | 0.6 x 3.5 mm |
| 導体接続断面積 AWG、最大. | AWG 16 |
| 接続数 | 16 |
| 接続断面、撚線、最大 | 1.5 mm² |
| 接続断面、撚線、最小 | 0.5 mm² |
| 接続方向 | 傾斜/角度のついた |
| 接続方式 | PUSH IN |
| 被覆剥き長さ | 10 mm |
| 配線接続断面 AWG、最小 | AWG 24 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 1.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 1.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 1.5 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 1.5 mm² |
| 証明書番号（CSA） | 200039-2406089 |
| 配線の最大断面（CSA） | 16 AWG |
| 配線の最小断面（CSA） | 26 AWG |
| 電圧規模B（CSA） | 300 V |
| 電圧規模D（CSA） | 300 V |
| 電流の規模B（CSA） | 10 A |
| 電流の規模D（CSA） | 10 A |
| レール | TS 35 x 15 |
| 導体接続断面積 AWG、最大. | AWG 16 |
| 極数 | 4 |
| 標準 |
IEC 60947-7-1
DIN EN 60079 |
| 配線接続断面 AWG、最小 | AWG 24 |
| 定格断面 | 1.5 mm² |
| 定格電圧 | 250 V |
| 定格電流 | 10 A |
| 最大導体電流 | 13 A |
| 標準 |
IEC 60947-7-1
DIN EN 60079 |
| IEC 60947-7-x 準拠の容量抵抗 | 1.83 mΩ |
| 定格インパルス耐電圧 | 4 kV |
| IEC 60947-7-xに準拠した出力損失 | 0.56 W |
| サージ電圧カテゴリー | III |
| 汚染度 | 3 |
| 最大導体断面積（cURus） | 16 AWG |
| 最小導体断面積（cURus） | 26 AWG |
| 現在のサイズ D（cURus） | 10 A |
| 証明書番号（cURus） | E60693 |
| 電圧サイズ B（cURus） | 300 V |
| 電圧サイズ D（cURus） | 300 V |
| 電流サイズ B（cURus） | 10 A |

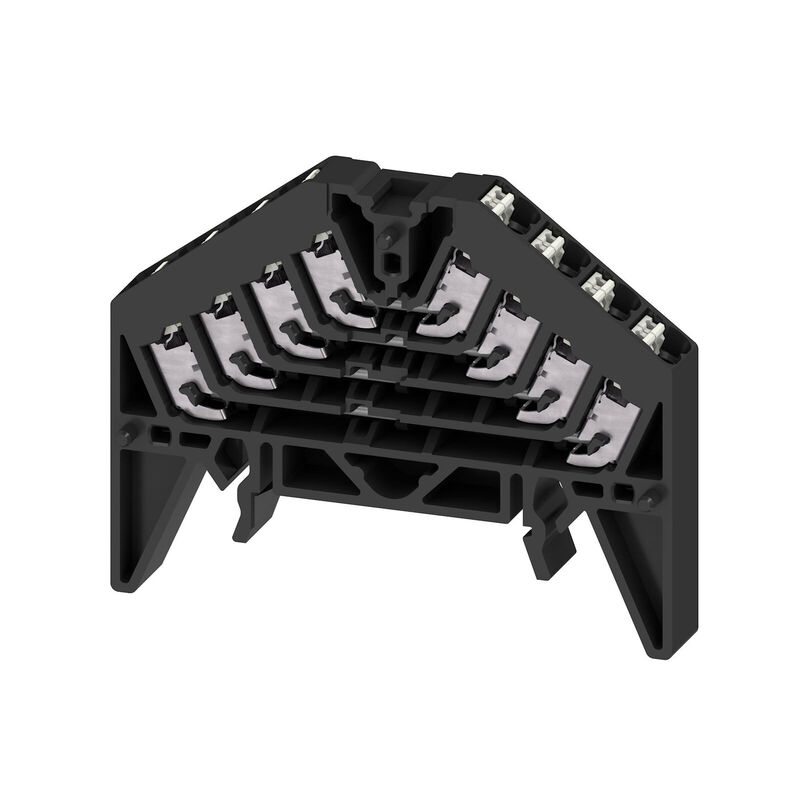

| 図表タイトル 02 | 製品イメージ |
| 画像サブタイトル - 02 | 図に類似 |
| 承認/証明書/適合証明書 |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36326)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284535) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224733) |
| エンジニアリングデータ | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1173820000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1173820000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1173820000&norm=0) |
| ユーザ文書 |
[Beipackzettel_PRV_PPV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35353)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-05 |
| 認可 |     |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
