SAI-M23-KBC-L-2.5-4.0

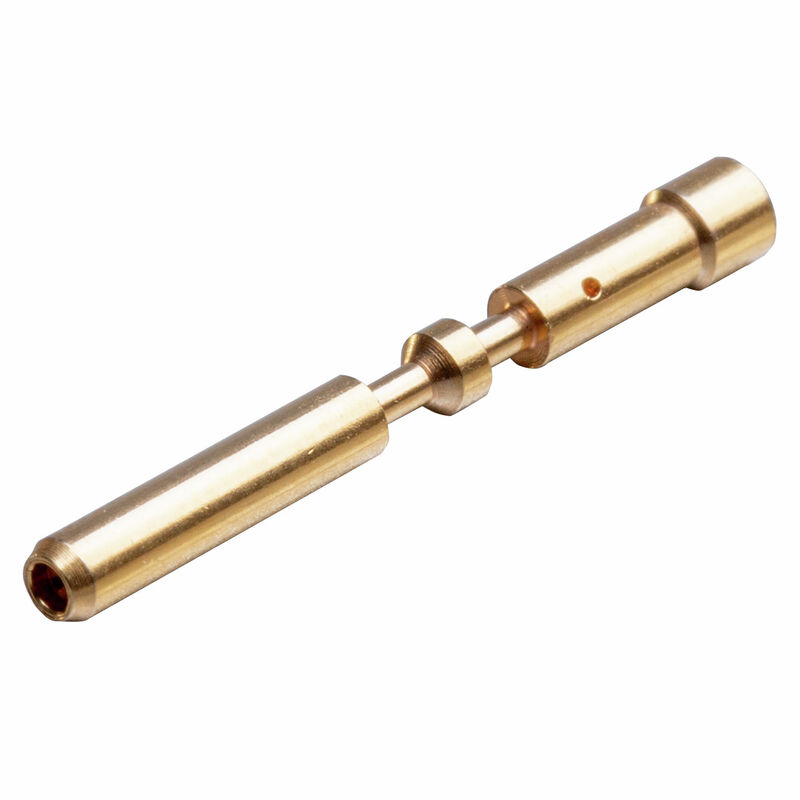

図に類似
SAI-M23-KBC-L-2.5-4.0

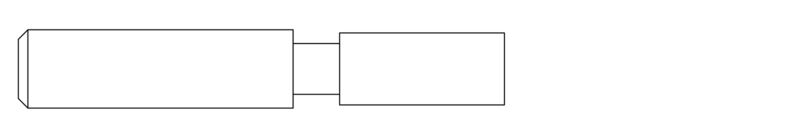

図面

SAI-M23-KBC-L-2.5-4.0

センサ/アクチュエータプラグインコネクタ, クリンプコンタクト

ID výrobku 1170420000
Stáhnout datový list エンジニアリング・サポート 製品ダウンロード
付属品 2 の付属品です 3 関連製品 4
承認 一般注文データ 寸法と重量 環境製品コンプライアンス 設定 reSAI M23 圧着工具 技術データのカスタマイズ可能なプラグインコネクタ 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（UR）
E344862

一般注文データ

バージョン
センサ/アクチュエータプラグインコネクタ, クリンプコンタクト
注文番号
1170420000
種別
SAI-M23-KBC-L-2.5-4.0
GTIN (EAN)
4032248962334
数量
50 items

寸法と重量

長さ
23.6 mm
長さ（インチ）
0.929 inch
正味重量
0.92 g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
7baf363e-d867-435e-844e-c01f32ebf146

設定 reSAI M23 圧着工具

SAI M23圧着工具に関する設定
  • 圧着工具:
    1203840000
  • ロケータの位置:
    8
  • クリンプコンタクト:
    Crimp socket power 2 mm
  • Crimping mandrel adjustment acc. to mm²:
    • 導体断面積:
      2.5 mm²
    • 圧着マンドレル調整:
      1.47
    • 導体断面積:
      4 mm²
    • 圧着マンドレル調整:
      1.6

技術データのカスタマイズ可能なプラグインコネクタ

プラギング回数
> 1000
導体断面、最大
4 mm²
導体断面、最小
2.5 mm²
接点形状（オス/メス）
メス型
接点材質
亜鉛合金
接続方式
クリンプ接続
接触表面
金メッキ
絶縁抵抗
> 1010 Ω

分類

ETIM 8.0
EC000796
ETIM 9.0
EC000796
ETIM 10.0
EC000796
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92
