SAID-M12S-4-9SMT
Similar a la ilustración
SAID-M12S-4-9SMT

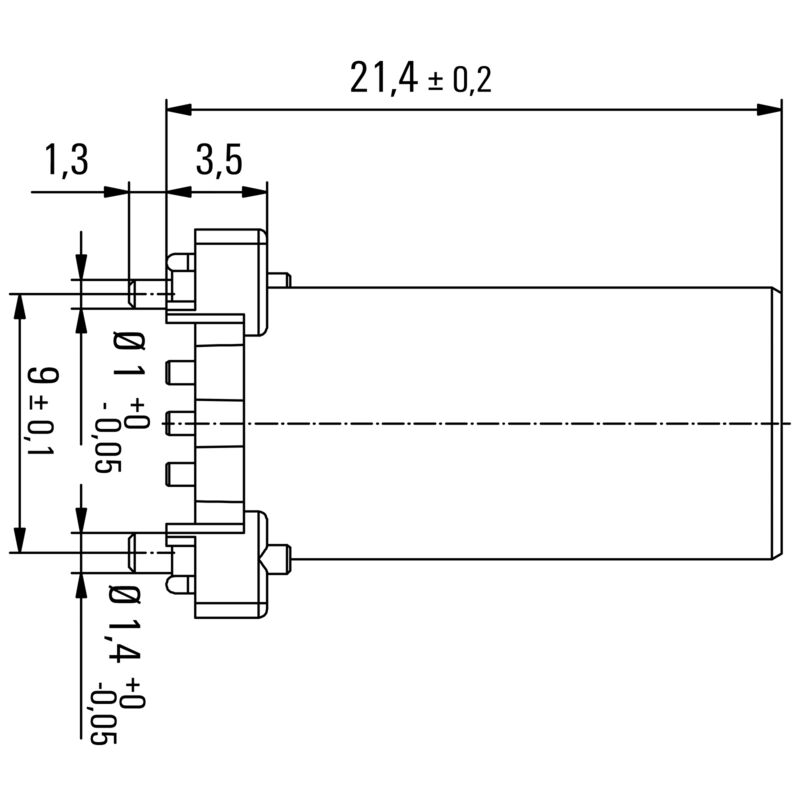

Dibujo acotado
SAID-M12S-4-9SMT
Diseño de la placa de circuito impreso
SAID-M12S-4-9SMT
Esquema de polos
Pin

SAID-M12S-4-9SMT

Built-in plugs, M12, Mounting thread: , Number of poles: 4, Strand / cable length:

N.º de artículo 2422540000
Descargar hoja de datos Soporte técnico
Accesorios 2 Productos relacionados 17
Approvals General ordering data Dimensiones y pesos Environmental Product Compliance Datos técnicos del conector para circuito impreso General Info Datos del material Parámetros del sistema Classifications

Approvals

ROHS
Conformidad

General ordering data

Versión
Built-in plugs, M12, Mounting thread: , Number of poles: 4, Strand / cable length:
Código
2422540000
Tipo
SAID-M12S-4-9SMT
GTIN (EAN)
4050118431308
Cantidad
25 Pieza

Dimensiones y pesos

Peso neto
2,4 g

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant with exemption
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Datos técnicos del conector para circuito impreso

Bases y capotas
Conector macho M12
Codificación
A-coded
Conexión de apantallamiento
No
Número de polos
4
Tensión nominal
250 V
Tensión nominal
250 V (4-pole) / 60 V (5-pole) / 30 V (8-pole)
Corriente nominal
4 A
Corriente nominal
4 A (4 y 5 polos) / 2 A (8 polos)
Rango de temperaturas
-25…95 °C
Tipo de protección
IP67
Superficie de contacto
Au (oro)
Material capotas
LCP
Rosca de conexión
M12
Par de apriete
M12: 0,8 Nm
Grado de polución
3 (2 en el área sellada)
Ciclos de enchufado
≥ 100
Material de contacto
Aleación de Cu
Material de la tuerca de bloqueo
CuZn, niquelado
Material de la carcasa con sujeción
CuZn, niquelado

General Info

Polzahl
4
Grado inflamabilidad según UL 94
V-0
Material capotas
LCP
Rosca de conexión
M12
Material de contacto
Aleación de Cu
Superficie de contacto
Au (oro)
Tipo de protección
IP67
Ciclos de enchufado
≥ 100

Datos del material

Grado inflamabilidad según UL 94
V-0
Material de contacto
Aleación de Cu
Superficie de contacto
Au (oro)

Parámetros del sistema

Ciclos de enchufado
≥ 100
Número de filas de polos
1
Número de polos
4
Tipo de protección
IP67

Classifications

ETIM 8.0
EC003557
ETIM 9.0
EC003557
ETIM 10.0
EC003557
ECLASS 14.0
27-44-02-23
ECLASS 15.0
27-44-02-23
