SAIL-M12W-CD-3.0A
SAIL-M12W-CD-3.0A
Rysunek wymiarowy
Male, angled
SAIL-M12W-CD-3.0A
Schemat biegunów
M12 = A-coded
SAIL-M12W-CD-3.0A
Schemat połączeń
SAIL-M12W-CD-3.0A
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12W-CD-3.0A

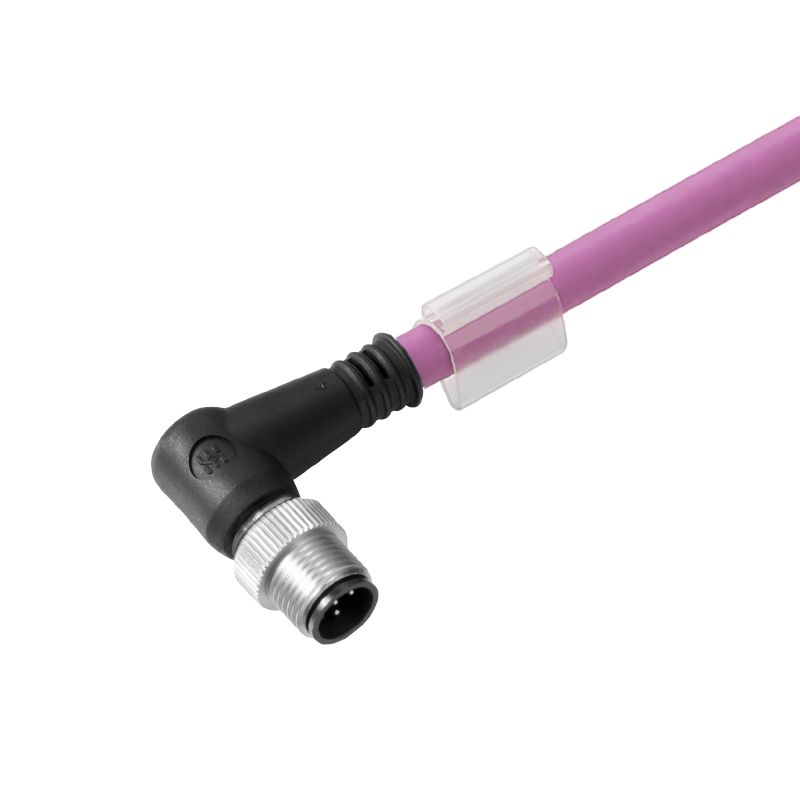

Przewód magistrali, Jeden koniec bez złącza, M12, Liczba biegunów: 5, 3 m, styk, 90°, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Nr. produktu 1062220300
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 4
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje techniczne kabla Dane ogólne techniczne Właściwości elektryczne Standardy ogólne wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E307231

Ogólne dane zamówieniowe

Wersja
Przewód magistrali, Jeden koniec bez złącza, M12, Liczba biegunów: 5, 3 m, styk, 90°, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Nr zam.
1062220300
Typ
SAIL-M12W-CD-3.0A
GTIN (EAN)
4032248812165
Ilość
1 szt.

Wymiary i masa

Długość
3 mm
Długość (cale)
0,118 inch
Masa netto
202 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Specyfikacje techniczne kabla

Acceleration
7 m/s²
Cykle gięcia
5 milionów
Halogen
Nie
Idoneità all'installazione con catene portacavi
Tak
Insulation
PE
Kabel hybrydowy
Tak
Kodowanie kolorami
czerwony
czarny
biały
niebieski
Konfigurowalna długość kabla
Nie
Liczba biegunów
5
Longitud de cable
3 m
Materiał płaszcza
PUR
Number of wires
5
Odporne na ściegi spawalnicze
Nie
Odporność na iskry spawalnicze
Nie
odporność na rozprzestrzenianie się płomienia
zgodnie z wymaganiami IEC 60332-1-2
Zgodnie z wymaganiami UL1581 UL/ CUL FT1
Olajokkal szembeni ellenállás
EN 50363-10-2
promień zgięcia min., ruchomy
10 x średnica kabla
Przekrój przewodu (druk/online)
2 x 0,34 mm² + 2 x 0,22 mm²
Prędkość
180 m/min
Sheathing colour
fioletowy
Sieciowane radiacyjnie
Nie
Skärmad
Tak
Zakres temperatur, zmienny, min. / maks.
-20...80 °C
Średnica zewnętrzna
6.9 mm ± 0.3 mm
코어 단면적
0,34 mm²

Dane ogólne techniczne

IP67
Cykle wpinania
≥ 100
kodowanie
Kodowanie A
LED
Nie
Materiał pierścienia gwintowanego
mosiądz, niklowany
Materiał styków
CuZn35PB2
Moment dokręcający
M12: 0,8 - 1,2 Nm
Napięcie znamionowe
125 V
Podstawowy materiał obudowy
PUR
Powierzchnia styku
pozłacany
Stopień zanieczyszczenia
3
Wykonanie
styk, 90°
Zakres temperatury obudowy
-25…+80 °C
zmostkowany
Nie
Znamionowe natężenie prądu
4 A
Ścieżka połączenia
M12

Właściwości elektryczne

Napięcie znamionowe
125 V

Standardy ogólne

Certificate no. (cULus)
E307231
Steckverbinder Norm
IEC 61076-2-101

wtyki lewe

Wtyk po lewej
M12, Kodowanie A, Liczba biegunów: 5, IP67, styk męski, zakrzywiony 0°, wtyk, Ekranowane

wtyki prawe

Wtyk po prawej
Wolny koniec przewodu

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
