SAIL-M8GM8G-4S1.0UIE
SAIL-M8GM8G-4S1.0UIE
Méretrajz
Male, straight
SAIL-M8GM8G-4S1.0UIE
Méretrajz
Straight socket
SAIL-M8GM8G-4S1.0UIE
Póluskiosztás
Socket
SAIL-M8GM8G-4S1.0UIE
Kapcsolási rajz

SAIL-M8GM8G-4S1.0UIE

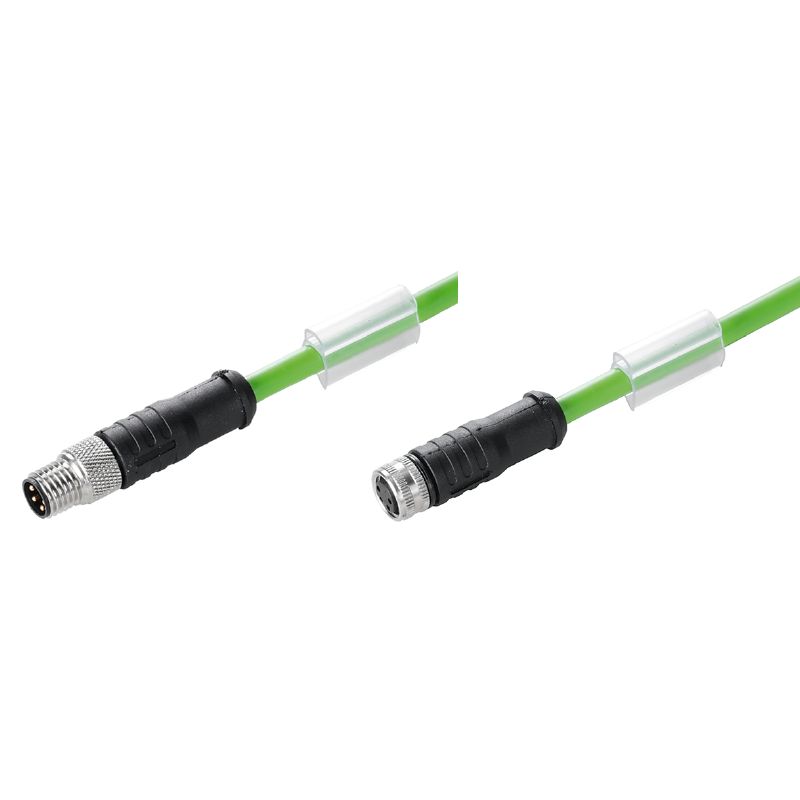

Buszvezeték, Csatlakozóvezeték, M8 / M8, Pólusszám: 4, 1 m, tű (papa), egyenes - hüvely, egyenes, árnyékolt: Igen, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem

Cikkszám 1296770100
Adatlap letöltése Mérnöki támogatás
Kapcsolódó termékek 8
Tanúsítványok Általános rendelési adatok Wymiary i masa Termékek környezetvédelmi megfelelősége Kábel műszaki adatai Általános műszaki adatok Villamos tulajdonságok Általános szabványok Dugó, bal Dugó, jobb Képek a termékekről Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E307231

Általános rendelési adatok

Változat
Buszvezeték, Csatlakozóvezeték, M8 / M8, Pólusszám: 4, 1 m, tű (papa), egyenes - hüvely, egyenes, árnyékolt: Igen, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
Rendelési szám
1296770100
Típus
SAIL-M8GM8G-4S1.0UIE
GTIN (EAN)
4050118111040
Množství
1 ks

Wymiary i masa

Масса нетто
35,2 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Kábel műszaki adatai

Bending cycles
5 millió
Hegesztési szikrákkal szembeni ellenállás
Nem
Hegesztésnek ellenálló
Nem
Hibrid kábel
Nem
Keresztkötéses irradiáció
Nem
Lunghezza del cavo
1 m
Mantel i enlighet med UL AWM-stil
20963 (80 °C / 30 V)
Outside diameter
4.8 mm ± 0.3 mm
Pólusok száma
4
Sheath material
PUR
Speed
180 m/s
Színkód gyűrű
Kék
Narancssárga
fehér / kék
fehér / narancssárga
Temperature range, stationary
-40...80 °C
Настраиваемая длина кабеля
Nem
가속
5 m/s²
구부림 반경, 최소, 고정
4 x kábelátmérő
구부림 반경, 최소, 이동
7,5 x kábelátmérő
외피 색상
zöld
절연
PP
차폐
Igen
케이블 캐리어에 적합
Igen
코어 단면적
0,15 mm²
할로겐
Nem

Általános műszaki adatok

Csatlakozási menet
M8 / M8
Dugaszolási ciklusok
≥ 100
Ház fő anyaga
PUR
Ház hőmérsékleti tartománya
-25…+80 °C
Kódolás
nincs
LED
Nem
Meghúzási nyomaték
M8: 0.6 Nm
Menetes gyűrű anyaga
Sárgaréz, nikkelezett
Névleges feszültség
30 V
Névleges áram
4 A
Szennyezés súlyossága
3
Változat
tű (papa), egyenes - hüvely, egyenes
Védelmi osztály
IP67
áthidalt
Nem
Érintkező felület
Aranyozott

Villamos tulajdonságok

Névleges feszültség
30 V

Általános szabványok

Nº de certificat (cULus)
E307231

Dugó, bal

Csatlakozó, bal
M8, IP67, dugós érintkező, egyenes, Műanyag, árnyékolt

Dugó, jobb

Csatlakozó, jobb
M8, IP67, hüvelyes érintkező, egyenes, Műanyag, árnyékolt

Képek a termékekről

Illusztráció címe 05
Póluskiosztás
Kép alcím-05
Pin
Título de ilustración-08
La herramienta perfecta: Screwty ® con función de par de apriete
Image sub title-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Besorolások

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
