SC 3.81/14/90F 3.2SN OR BX

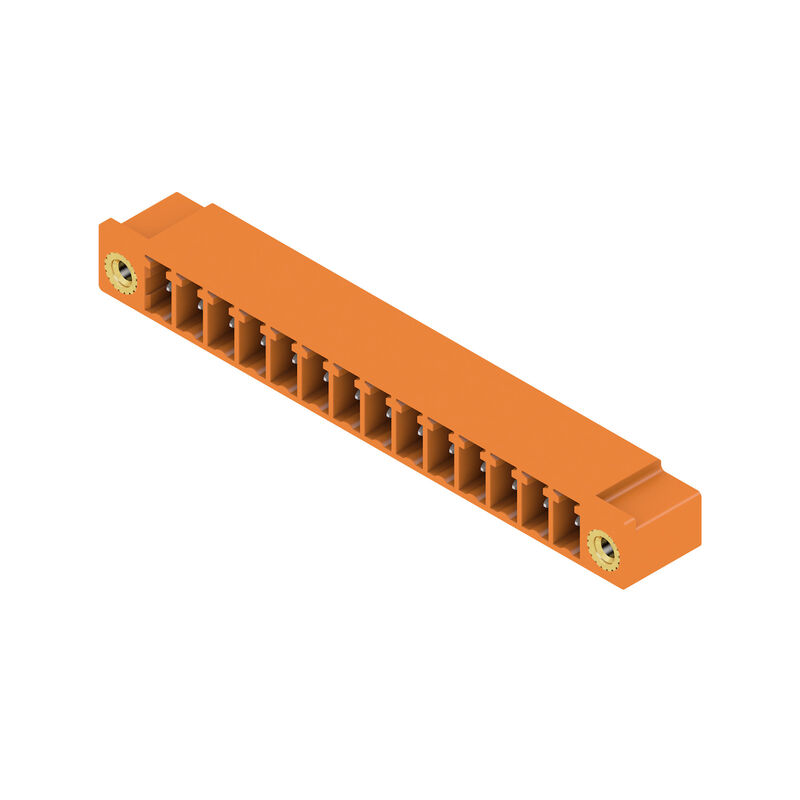

製品イメージ
SC 3.81/14/90F 3.2SN OR BX

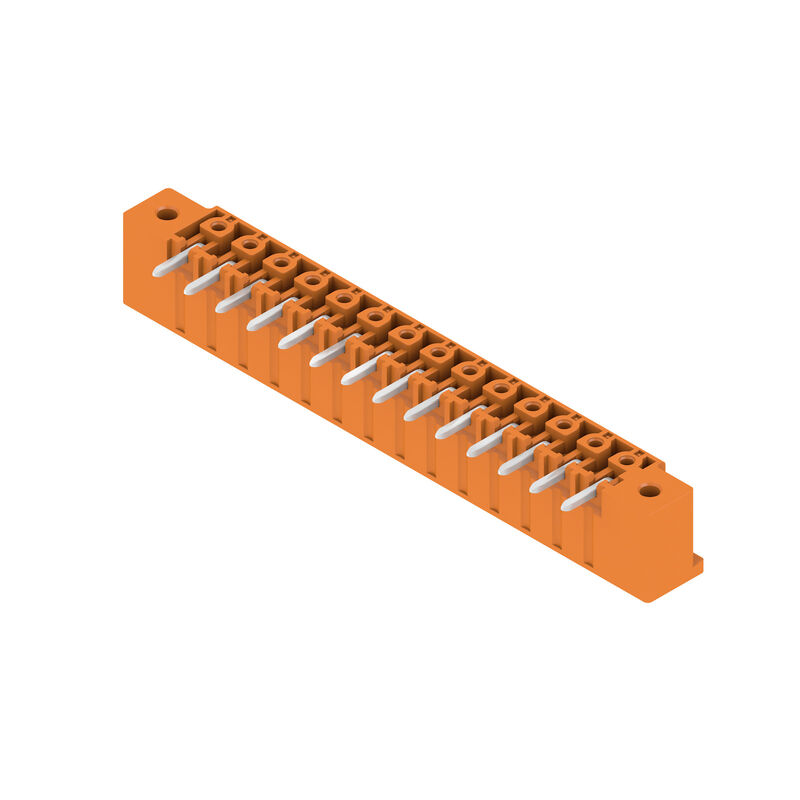

製品イメージ
SC 3.81/14/90F 3.2SN OR BX
寸法図

SC 3.81/14/90F 3.2SN OR BX

プリント基板用プラグインコネクタ, オス型ヘッダー, フランジ, THRはんだ付け接続, 3.81 mm, 極数: 14, 90°, ソルダーピン長 (l): 3.2 mm, 錫メッキ, 橙色, 箱

ID výrobku 1942570000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 6 Je protikusem 5 Příbuzné výrobky 35
承認 一般注文データ 寸法と重量 環境製品コンプライアンス システム仕様 材料データ IEC規格に準拠した公称データ CSAにに準拠した公称データ Rated data acc. to UL 1059 梱包 重要なメモ 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E60693

一般注文データ

バージョン
プリント基板用プラグインコネクタ, オス型ヘッダー, フランジ, THRはんだ付け接続, 3.81 mm, 極数: 14, 90°, ソルダーピン長 (l): 3.2 mm, 錫メッキ, 橙色, 箱
注文番号
1942570000
種別
SC 3.81/14/90F 3.2SN OR BX
GTIN (EAN)
4032248655021
数量
24 Pieza
Valores característicos del producto
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Embalaje
Caja

寸法と重量

深さ
9.2 mm
奥行き（インチ）
0.362 inch
高さ
10.3 mm
高さ（インチ）
0.406 inch
下位バージョンの高さ
7.1 mm
幅
63.94 mm
幅（インチ）
2.517 inch
正味重量
4.62 g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
308576ca-4abc-409a-b0d0-6626109a7446

システム仕様

製品ファミリー
OMNIMATE信号 – BC/SC 3.81シリーズ
接続方式
基板接続
PCB の取り付け
THRはんだ付け接続
ピッチ (mm) (P)
3.81 mm
ピッチ (インチ) (P)
0.15 "
外向きエルボ
90°
極数
14
極当たりソルダーピン数
1
ソルダーピン長 (l)
3.2 mm
ソルダーピン長 公差
0 / -0,2 mm
はんだピン寸法
d = 1.0 mm
Octagonal
はんだピンの寸法= d公差
0 / -0,03 mm
ソルダーアイレット穴直径 (D)
1.2 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
L1 (mm)
49.53 mm
L1 (インチ)
1.95 "
行数
1
ピンモデルシリーズ数量
1
DIN VDE 57 106に適合したタッチセーフ保護
フィンガーセーフプラグ抜き/バックオブハンドセーフのプラグ差込
DIN VDE 0470に適合したタッチセーフ保護
IP20接続/IP10接続解除
Volume resistance
≤5 mΩ
Může být kódováno
Ano
Zásuvná síla / pól, max.
7 N
Tažná síla / pól, max.
5 N

材料データ

絶縁材
PA GF
色
橙色
カラーチャート（類似）
RAL 2000
絶縁材グループ
II
比較追跡指数（CTI）
≥ 550
UL 94 flammability rating
V-0
接点材質
Cu-alloy
接触表面
tinned
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
120 °C

IEC規格に準拠した公称データ

標準に準拠して検査済
IEC 60664-1
IEC 61984
定格電流、最小極数 （Tu=20°C）
17.5 A
定格電流、最大極数（Tu=20°C）
17.5 A
定格電流、最小極数 （Tu=40°C）
17.5 A
定格電流、最大極数 （Tu=40°C）
16.3 A
サージ電圧等級の定格電圧/汚染度 II/2
320 V
サージ電圧等級の定格電圧/汚染度 III/2
160 V
サージ電圧等級の定格電圧 / 汚染度 III/3
160 V
サージ電圧等級の定格インパルス電圧/汚染度 II/2
2.5 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/2
2.5 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/3
2.5 kV
短時間耐電流抵抗
3 x 1s z 76 A

CSAにに準拠した公称データ

試験制度（CSA）
CSA
証明書番号（CSA）
200039-1121690
定格電圧 (グループ B/CSA 使用)
300 V
定格電流（グループ B/CSA 使用）
11 A
定格電流 (グループ D/CSA 使用)
10 A
認可値の参照
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Rated data acc. to UL 1059

設定（cURus）
CURUS
証明書番号（cURus）
E60693
定格電圧 (グループ B / UL 1059 使用)
300 V
定格電圧 (グループ D / UL 1059 使用)
300 V
定格電流 (グループ B / UL 1059 使用)
11 A
定格電流 (グループ D / UL 1059 使用)
10 A
承認値への参照
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

梱包

パッケージ
箱
VPE 長
65 mm
VPE幅
75 mm
VPEの高さ
90 mm

重要なメモ

IPC準拠
適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。
注意事項
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • P na nákresu = rozteč
  • Pro další mechanickou podporu konektorů samců se šroubovací přírubou (...F) doporučujeme další kabelovou průchodku s upevňovacími šrouby (šroub do plechu ISO 1481-ST 2,2x4,5 C nebo ISO 7049-ST 2,2x4,5 C – viz Příslušenství). Kabelová průchodka je dovolená pouze před pájením.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


分類

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
