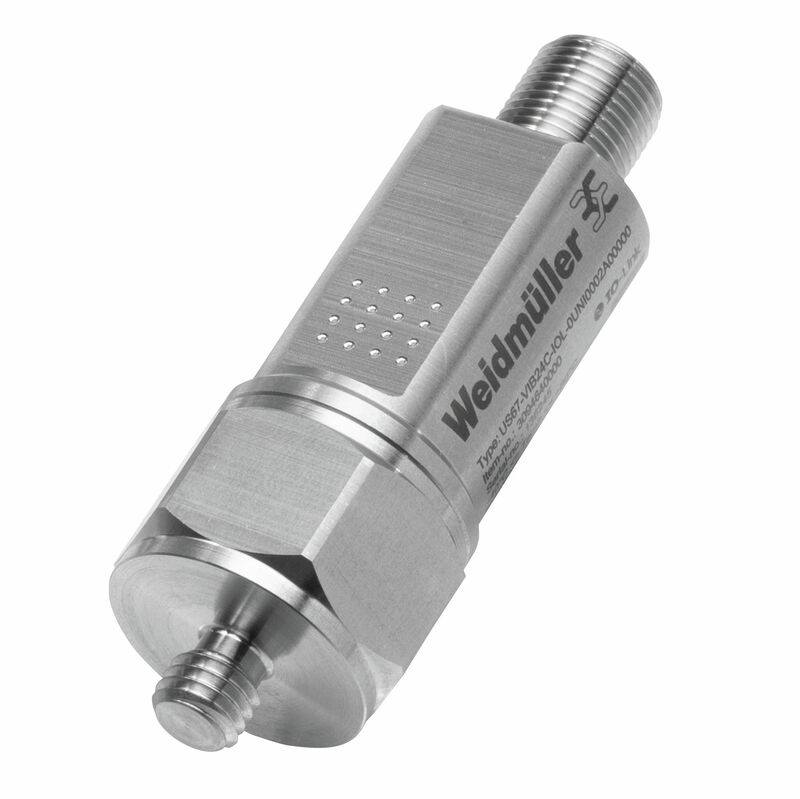

US67-VIB24C-IOL-0UNI0002A00000
US67-VIB24C-IOL-0UNI0002A00000

US67-VIB24C-IOL-0UNI0002A00000

Tento e- výrobek obsah již brzy nebude k dispozici.

ID výrobku 3094640000
Stáhnout datový list Teknisk support Stöd för programvara Nedladdningar av produkter
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Dane ogólne Czujnik Cable Dane elektryczne Obudowa Instalacja Elektrické napájení Měření – vstup napětí Klasifikace

Osvědčení

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E337701

Všeobecné objednací údaje

Nr zam.
3094640000
Typ
US67-VIB24C-IOL-0UNI0002A00000
GTIN (EAN)
4099987114455
Množství
1 ks
Status dostawy
Tento produkt v budoucnu už nebude k dispozici.
Dostępne do
30.07.2025

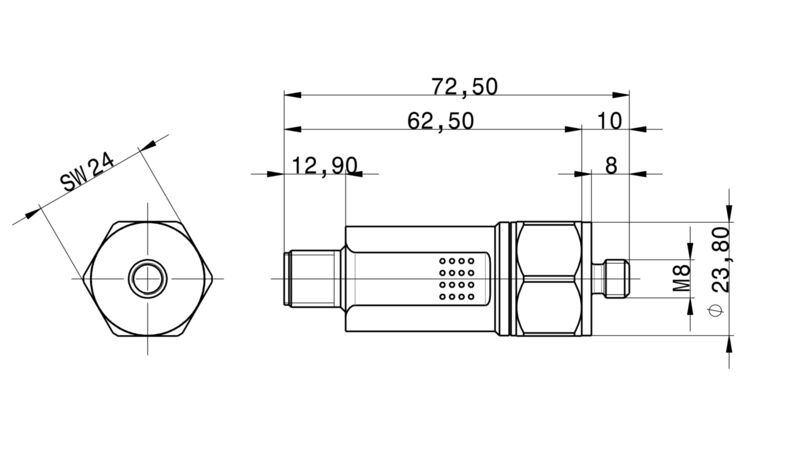

Rozměry a hmotnosti

Głębokość
27,7 mm
Hloubka (v palcích)
1,091 inch
Wysokość
72,5 mm
Výška (v palcích)
2,854 inch
Szerokość
23,8 mm
Šířka (v palcích)
0,937 inch
Průměr
27,7 mm
Čistá hmotnost
90 g

Teploty

Temperatura magazynowania
-40 °C...80 °C
Temperatura otoczenia
-40 °C…80 °C
Temperatura eksploatacyjna
-40 °C...80 °C
Wilgotność
0...100 %

Shoda produktu s prostředím

Status zgodności z dyrektywą RoHS
V souladu s výjimkou
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
438dfa95-6948-44c9-aa1b-107ba9482546

Dane ogólne

Do zastosowań w strefie Ex (gazy)
Brak
Do zastosowań w strefie Ex (pył)
Brak
kategoria bezpieczeństwa
No
obszar zastosowania
pro vnitřní i venkovní použití
Okres eksploatacji
10 let
Stopień ochrony (UL)
Type 4X
Z oceną drgań urządzenia
Ano
Stopień ochrony
IP67 (v zapojeném stavu)
IP 66 (v zapojeném stavu)

Czujnik

Czułość krzyżowa
<5%
Dokładność pomiaru drgań
10 %
Dokładność pomiaru temperatury
1 %
Dostępny pomiar temperatury
Tak
Efektywna prędkość drgań, maks.
64 mm/s
Głowica pomiaru zakresu temperatury
  • Temperatura, min.:
    -40 °C
  • Temperatura, maks.:
    85 °C
Interwał transmisji sygnałów
Lückenlose Messung
Konfigurowalny zakres częstotliwości
Yes
Liczba osi pomiarowych
1
Metoda analizy widmowej (FFT)
Bez výpočtu FFT
Przyspieszenie drgań, maks. (grawitacja g)
48
Przyspieszenie drgań, min. (grawitacja g)
-48
Prędkość drgań jednostki pomiarowej (RMS)
mm/s
Punkt kalibracji
1 g (rms) při 159,2 Hz
Sposób pomiaru czujnika wg normy ISO10816-3
Jednoosá širokopásmová analýza 10 Hz...1 kHz, VRMS
Temperatura czujnika
  • Monitorovaná hodnota:
    Teplota
  • Typ snímače:
    Temperature MEMS
  • Přesnost měření:
    +/-1°C
Urządzenie jest skalibrowane
Ano
zakres pomiarowy
Configurable via IO-Link
Zasada pomiaru fizycznego czujnika
Zrychlení vibrací
Zakres częstotliwości, min.
1 Hz
Zakres częstotliwości, maks.
12 000 Hz
Drgania czujnika
  • Monitorovaná hodnota:
    Zrychlení
  • Typ snímače:
    single-axis MEMS
Monitoring
Monitorování vibrací podle DIN ISO 10816-3
dokładność
±10 % (podle DIN ISO 2954)
±0,5 % v bodě kalibrace

Cable

Liczba biegunów
4
Przyłącze
M12
wtyk
1x M12 zásuvka 4 kontakty

Dane elektryczne

Dostępne łącze We / Wy
Tak
poziom wyjściowy
N/O kontakt / N/C kontakt (nízkoaktivní / vysoce aktivní)
Prąd wejściowy biegu jałowego
120 mA
prąd wejściowy, maks.
320 mA
Sygnał wyjściowy
4...20 mA (úměrně měřicímu rozsahu)
Typ połączenia interfejsu IO-Link
IO-Link V1.1.3
Zmienne pomiaru i przetwarzania
Zrychlení vibrací RMS
Efektivní rychlost vibrací
Špičková hodnota zrychlení vibrací
Teplota
Stav interního autotestu
Chybový stav
Stavy všech spínacích signálů
Špičková hodnota
Parametr stavu ložiska podle 13337-3

Obudowa

Materiał podstawowy
Nerezová ocel 1.4305 (V2A), AISI 303 (standard)

Instalacja

Gwint montażowy
M8
Klucz, wielkość konstrukcyjna
24 mm
Miejsce instalacji
Vnitřní i venkovní použití
moment dokręcający
8 Nm
moment obrotowy nakrętki kołpakowej, maks.
0,4 Nm
Możliwe uszczelnienie rurką termokurczliwą
Ne
rodzaj gwintu
Vnější závit
rodzaj montażu
Šroubová montáž
Přímá montáž
Upevnění lepidlem
Montážní deska
Magnet
Různé
Rodzaj montażu – czujnik
Mnoho možností použití adaptérů
Přímá montáž: šroubová přípojka
Ścieżka połączenia
M8 thread

Elektrické napájení

Radio
No
rodzaj zasilania
DC
Vnější

Měření – vstup napětí

Zakres częstotliwości, maks.
12 000 Hz
Zakres częstotliwości, min.
1 Hz

Klasifikace

ETIM 8.0
EC004309
ETIM 9.0
EC004309
ETIM 10.0
EC004309
ECLASS 14.0
27-20-14-12
ECLASS 15.0
27-20-14-12
