製品情報
| 注文番号 | 2593130000 |

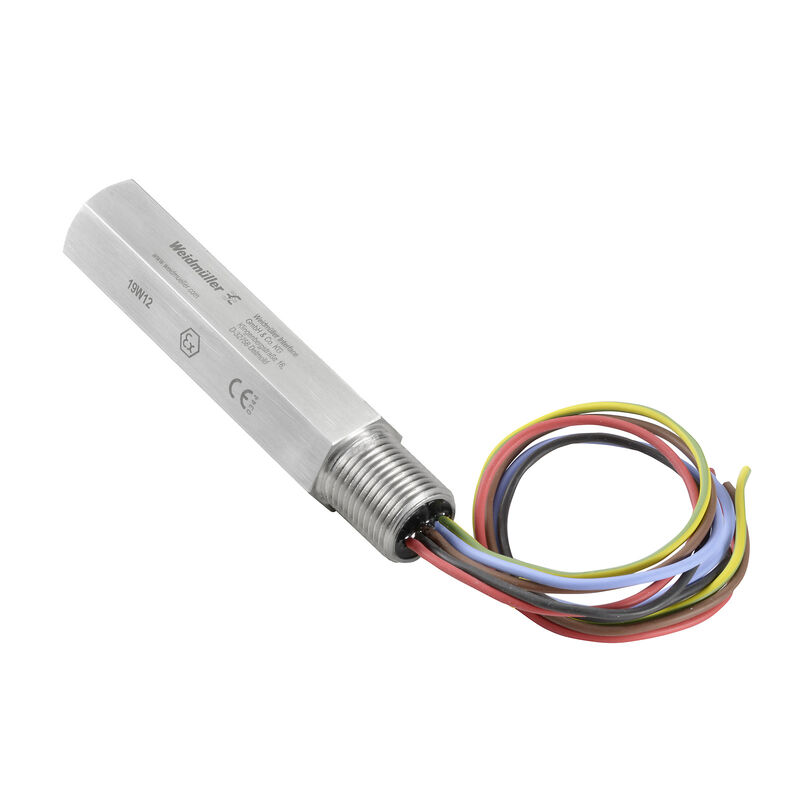

| 種別 | VCG 24V EX 4 NPT1/2 |
| GTIN (EAN) | 4050118605112 |
| 数量 | 1 items |

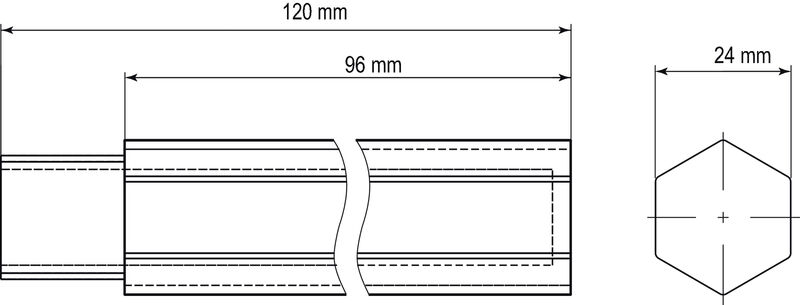

| 下位バージョンの高さ | 96 mm |
| 幅 | 24 mm |
| 幅（インチ） | 0.945 inch |
| 長さ | 120 mm |
| 長さ（インチ） | 4.724 inch |
| 直径 | 28 mm |
| 正味重量 | 300 g |
| 保管温度 | -30 °C...60 °C |
| 動作温度 | -30 °C...60 °C |
| RoHS 対応状況 | 準拠 |
| REACH SVHC | No SVHC above 0.1 wt% |
| ATEX – ダストラベリング |
IEC Ex BAS 18.0085X
Ex ia IIIC T85 °C Da (-30 °C≤Ta≤50 °C) |
| ATEX – ガス表示 |
18ATEX0141X
II 1GD Ex ia II T6 Ga (-30 °C≤Ta≤50 °C) |
| 入力電力、最大、PI | 2 W |
| 入力電圧、最大 Ui | 50 V |
| 入力電流、最大 Ii | 0.8 A |
| 内部容量、最大 CI | 0 nF |
| 内部インダクタンス、最大LI | 60 µH |
| FIELD BUS FOUNDATION BUS H1 互換 | IEC 61158-2に準拠 |
| セグメント | 測定 – 監視 – 設定 |
| バージョン | ステンレスねじ取付けハウジング |
| 保護度合い | IP67 |
| 色 | 銀色 |
| 設計 |
ストレート
1/2" NPT |
| IEC 61643-21準拠の要件カテゴリー |
D1
C1 C2 C3 |
| PEに対するFGでの耐電圧 | 500 V |
| インサート喪失 | 30 MHz |
| 保護レベル UP (typ.) | < 1300 V |
| 保護レベル、UP 導体 – PE | 864 V |
| 保護レベル、UP 導体 – 導体 | 44 V |
| 入力電圧、最大 Ui | 50 V |
| 動作時間 | < 1 ns |
| 周波数範囲、最大 | 30 MHz |
| 周波数範囲、最小 | 0 Hz |
| 定格電圧 (DC) | 24 V |
| 定格電圧 (DC)、最大. | 33 V |
| 放電電流 In (8/20µs) 導体 - PE | 10 kA |
| 放電電流 In （8 / 20µs）電線 - 電線 | 10 kA |
| 放電電流 I最大 (8 / 20µs) 導体 - PE | 20 kA |
| 放電電流 I最大 (8 / 20µs) 電線 - 電線 | 20 kA |
| 標準 |
IEC 61643-21
IEC 60079-0 IEC 60079-11 |
| 落雷テスト電流、Iimp (10/350 µs) 電線 - PE | 2 kA |
| 落雷テスト電流、Iimp (10/350 µs) 電線 - 電線 | 2 kA |
| 断面 | 1 mm² |
| 導体接続方法 | ケーブル長：250 mm（分） |
| 保護度合い | IP67 |
| 色 | 銀色 |
| ATEX – ダストラベリング |
IEC Ex BAS 18.0085X
Ex ia IIIC T85 °C Da (-30 °C≤Ta≤50 °C) |
| ATEX – ガス表示 |
18ATEX0141X
II 1GD Ex ia II T6 Ga (-30 °C≤Ta≤50 °C) |
| 時間間隔 | 5 年 |
| 承認/証明書/適合証明書 |
[IECEX](https://mdcop.weidmueller.com/mediadelivery/asset/900_96556)
[ATEX](https://mdcop.weidmueller.com/mediadelivery/asset/900_96557) [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_79208) |
| ユーザ文書 | [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_79196) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| 認可 |     |
| ROHS | 適合 |
