CH-SMC-00.80-CG90
CH-SMC-00.80-CG90
Dimensional drawing
CH-SMC-00.80-CG90

CH-SMC-00.80-CG90

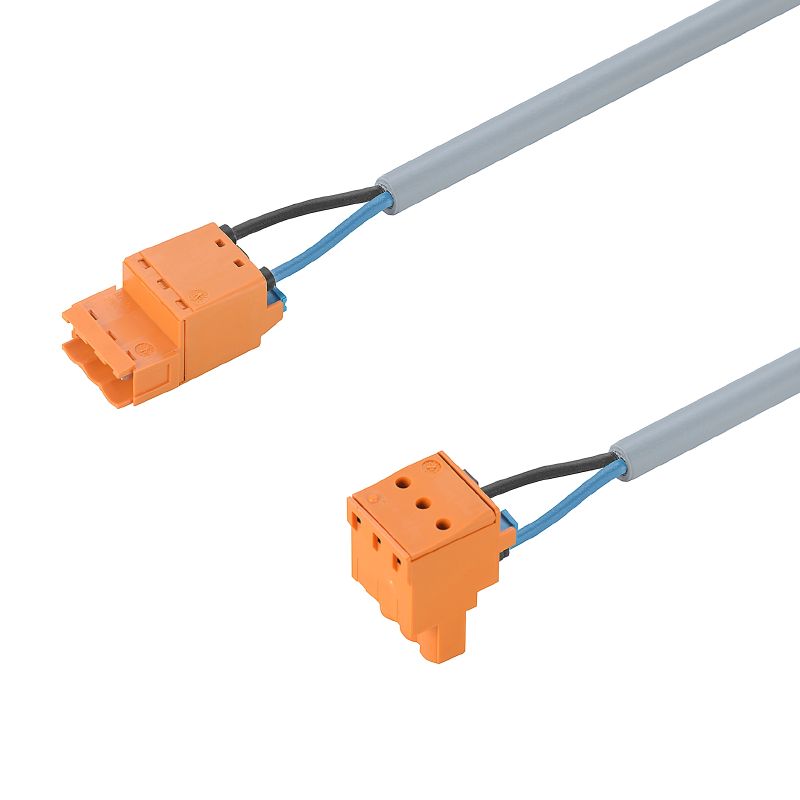

Smart Metering Cable Assemblies, 6 kV, 소켓, IP20, 600 V, KB PUR US 2X1.5 GY XX 6KV, 0.8 m

항목 번호 2775910080
데이터 시트 다운로드 제품 다운로드
액세서리입니다 4 관련 제품 2
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 일반 기술 데이터 기술 규격 커넥터 케이블 기술 규격 분류

승인

ROHS
준수

일반 주문 데이터

버전
Smart Metering Cable Assemblies, 6 kV, 소켓, IP20, 600 V, KB PUR US 2X1.5 GY XX 6KV, 0.8 m
주문 번호
2775910080
유형
CH-SMC-00.80-CG90
GTIN(EAN)
4064675329732
수량
10 items

치수 및 중량

직경
6.4 mm
순중량
93 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

일반 기술 데이터

공칭 전압
600 V
극 수
2
보호 등급
IP20
정격 임펄스 내전압
6 kV
정격 전류
18.5 A

기술 규격 커넥터

Kontaktdon
  • 폴 수:
    2
  • 폴 수:
    2
  • 유형:
    암형(Female)

케이블 기술 규격

Bending radius, min., stationary
10 x 케이블 직경
Gama de temperatura, fijo, max.
90 °C
Halogen
아니요
Isolation
PP
Kábel anyaga
PUR/ TPE
Raggio di curvatura min., mobile
15 x 케이블 직경
Stíněný
아니요
Temperature range, moving, max.
90 °C
Temperature range, moving, min.
-30 °C
Temperature range, stationary, min.
-40 °C
Наружный диаметр
6.4 mm ± 0.25 mm
라인 유형
KB PUR US 2X1.5 GY XX 6KV
오일 저항
Yes
와이어 개수
2
외피 색상
회색
케이블 길이
0.8 m
코어 단면적
1.5 mm²

분류

ETIM 8.0
EC001576
ETIM 9.0
EC001576
ETIM 10.0
EC001576
ECLASS 14.0
27-06-04-02
ECLASS 15.0
27-06-04-02
