속성

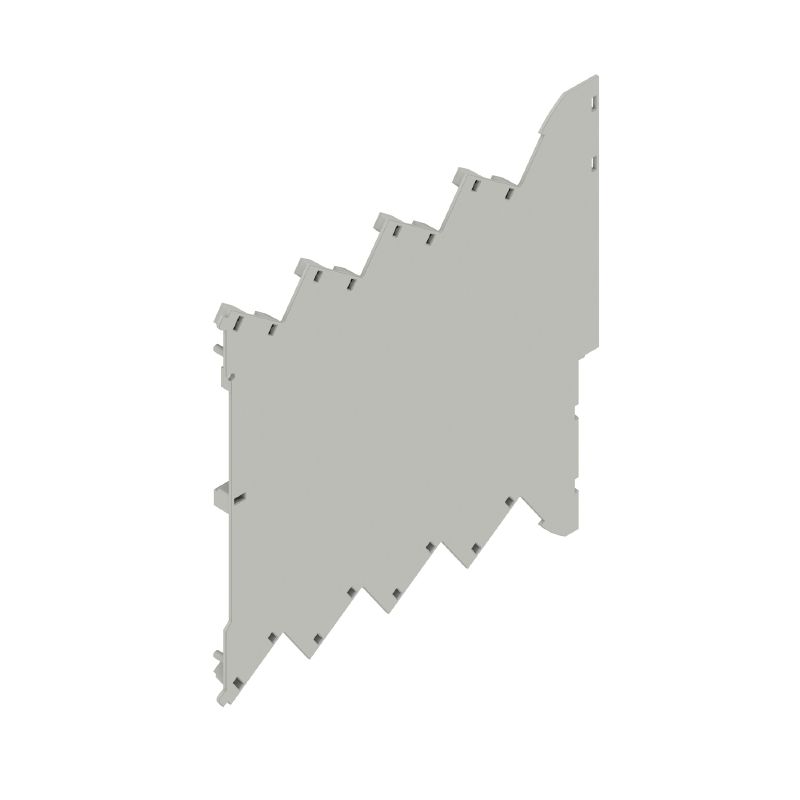

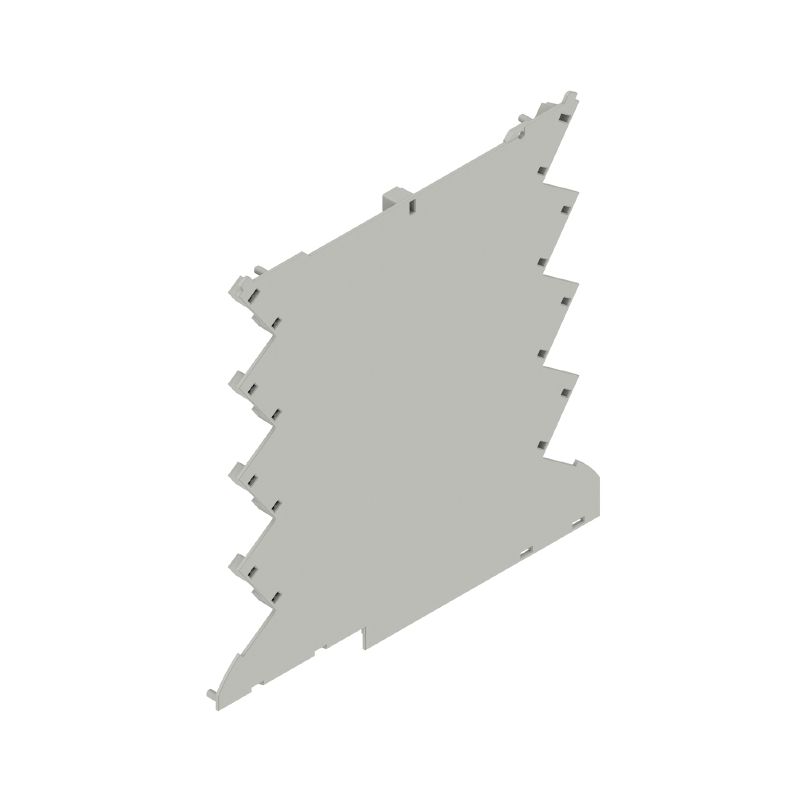

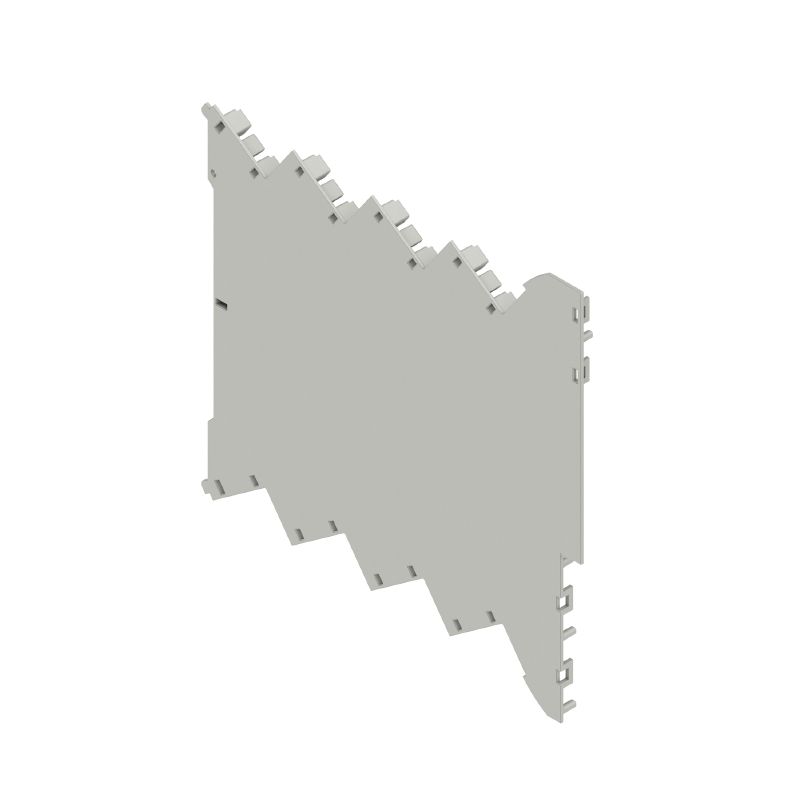

| 버전 | 베이스 요소, OMNIMATE 하우징 - 시리즈 CH20M 아게이트 그레이, 하우징 사이드 패널, 너비: 5.2 mm |
| 주문 번호 | 2771210000 |

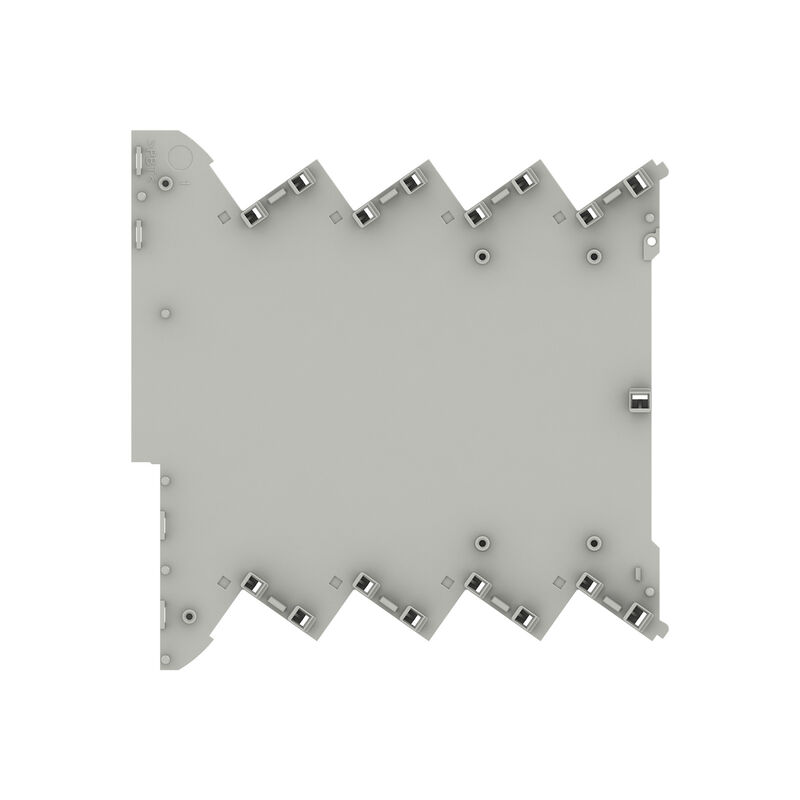

| 유형 | CH20M6 BC 4P-4P AGY 1 1293807 |
| GTIN(EAN) | 4064675031949 |
| 수량 | 50 items |
| 깊이 | 106.5 mm |
| 깊이 (인치) | 4.193 inch |
| 높이 | 107 mm |
| 높이 (인치) | 4.213 inch |
| 너비 | 5.2 mm |
| 폭 (인치) | 0.205 inch |
| 순중량 | 2.1 g |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| CTI(Comparative Tracking Index, 비교 추적 지수) | 400 ≤ CTI <600 |
| UL 94 가연성 등급 | V-0 |
| 재질 | 플라스틱 |
| 절연재 | PBT |
| 절연재 그룹 | II |
| 표면 마감 | 미처리 |
| 보호 등급 | IP20(설치 상태) |
| 캡슐화 옵션 | 아니요 |
| 컬러 차트(유사) | RAL 7038과 유사 |
| 컬러 코드 | 아게이트 그레이 |
| 고객 맞춤 라벨 표시 가능 | 예 |
| 고객 맞춤 절단 가능 | 예 |
| 고객 특정적 주문 절차 | 다운로드 아래 지침 참조 |
| 대체 색상 | 요청 시 추가 |
| 엔지니어링 데이터 |
[CAD data -- PCB Reference Layout](https://mdcop.weidmueller.com/mediadelivery/asset/900_73555)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_199696) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2771210000) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | 준수 |
