D-SUB F6.1 T09VB 3.2B2 TY BK

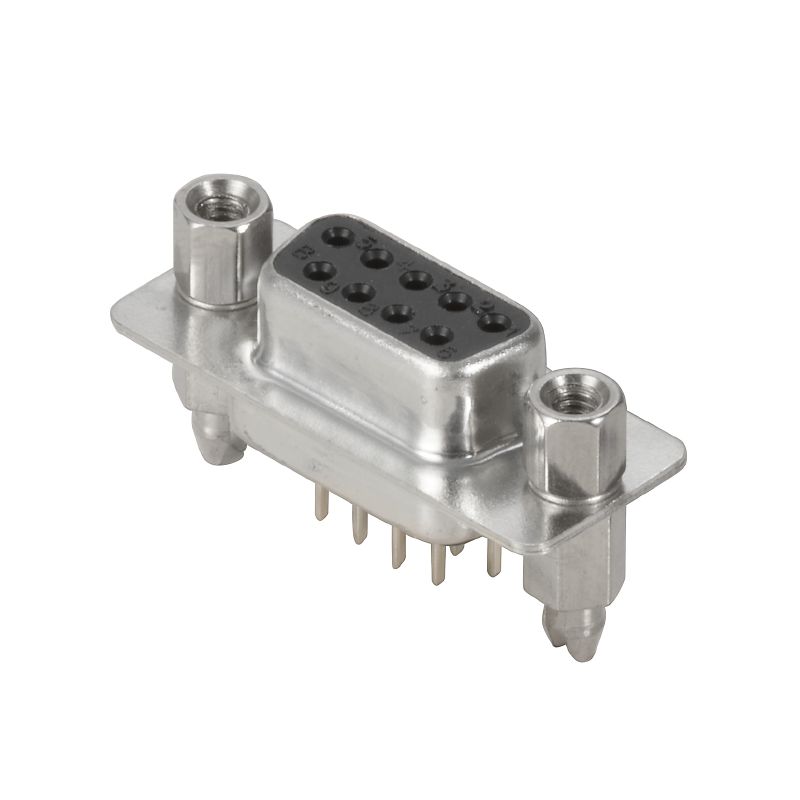

제품 이미지
D-SUB F6.1 T09VB 3.2B2 TY BK

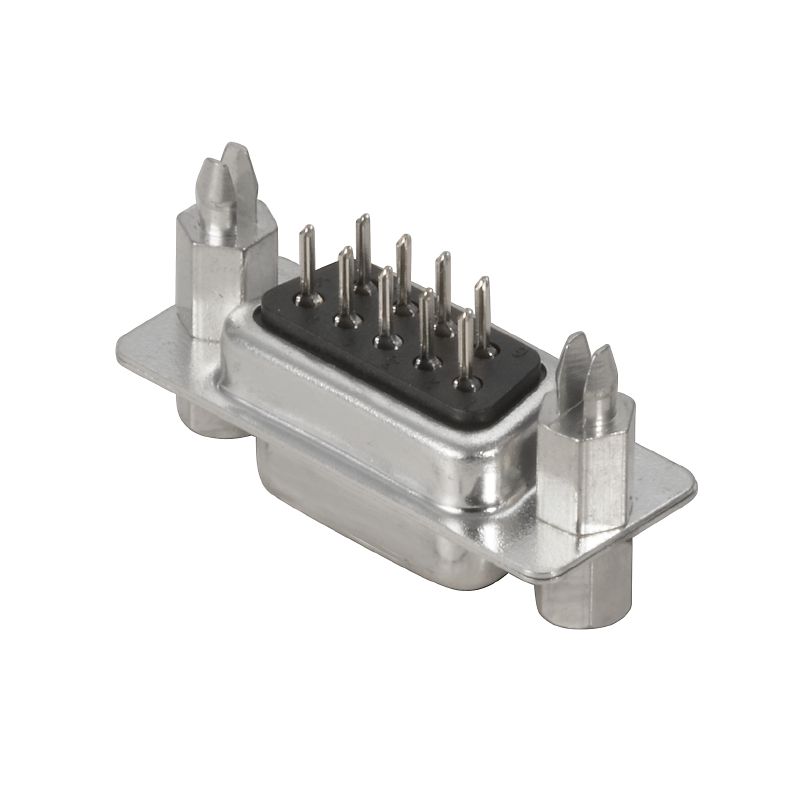

제품 이미지
D-SUB F6.1 T09VB 3.2B2 TY BK
D-SUB F6.1 T09VB 3.2B2 TY BK
포장 도면
D-SUB F6.1 T09VB 3.2B2 TY BK

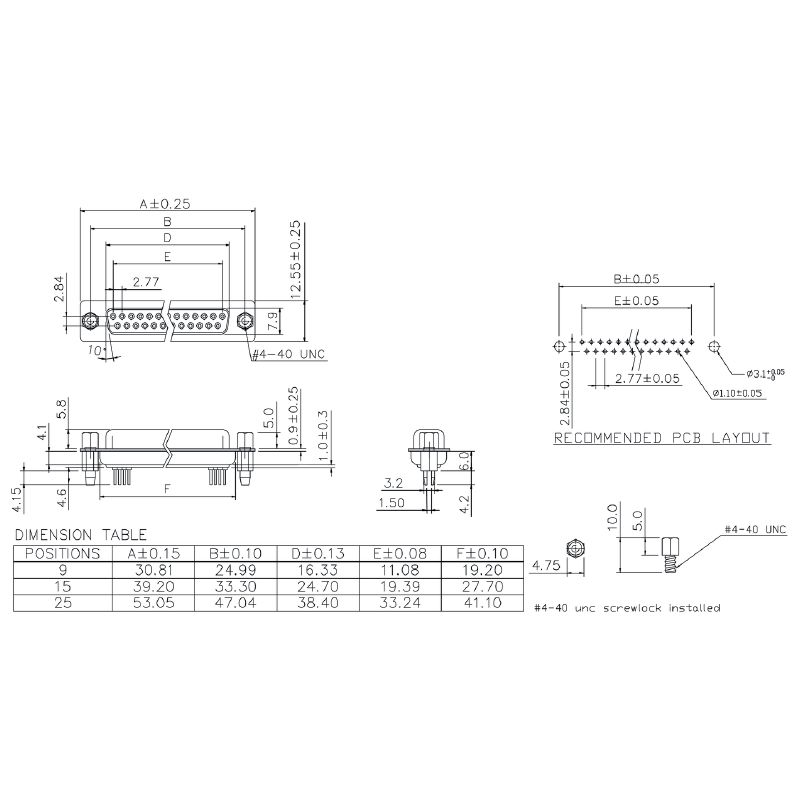

Dimensional drawing

D-SUB F6.1 T09VB 3.2B2 TY BK

이 제품은 곧 더 이상 이용할 수 없습니다.

OMNIMATE 데이터 - D-SUB 커넥터, 암형 헤더, 스레드 볼트 UNC 4-40, 스냅온 클립, THT 용접 결선, 피치(mm)(P): 2.77 mm, 극 수: 9, 500, PBT 유리 섬유 보강 UL 94 V-0, 검정, 트레이 (수작업 조립)

항목 번호 2626670000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 사양 전기 속성 자재 데이터 패키징 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(UR)
E92202

일반 주문 데이터

버전
OMNIMATE 데이터 - D-SUB 커넥터, 암형 헤더, 스레드 볼트 UNC 4-40, 스냅온 클립, THT 용접 결선, 피치(mm)(P): 2.77 mm, 극 수: 9, 500, PBT 유리 섬유 보강 UL 94 V-0, 검정, 트레이 (수작업 조립)
주문 번호
2626670000
유형
D-SUB F6.1 T09VB 3.2B2 TY BK
GTIN(EAN)
4050118663617
수량
90 items
패키징
트레이 (수작업 조립)
배송 상태
향후에는 이 품목을 더 이상 사용할 수 없습니다.
이용가능 기간
31.08.2024

치수 및 중량

깊이
12.55 mm
깊이 (인치)
0.494 inch
너비
30.81 mm
폭 (인치)
1.213 inch
순중량
7.675 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

시스템 사양

PCB에 장착
THT 용접 결선
결선 유형
용접 결선
극 수
9
모델
소켓 커넥터
보호 등급
IP20
솔더 구멍 직경(D)
1.1 mm
솔더 핀 길이(l)
4.6 mm
솔더링 프로세스
수작업 솔더링
웨이브 솔더링
솔더핀 길이 공차
  • 프리픽스를 포함한 하한 공차 (최소치 표시):
    -0,25
  • 프리픽스를 포함한 상한 공차 (최대치 표시):
    +0,25
  • 공차, 단위:
    mm
솔더핀 길이 공차
+0,25 / -0,25 mm
솔더핀 위치의 공차
± 0.1 mm
솔더핀 크기
8각형
외향 엘보
180°
제품군
OMNIMATE 데이터 - D-SUB 커넥터
차폐 재질
스틸
차폐 표면
주석 도금
측면 종단, 특성
스레드 볼트 UNC 4-40
스냅온 클립
플러그 주기
500
피치(mm)(P)
2.77 mm
피치(인치)(P)
0.109 "

전기 속성

공칭 전압
250 V
볼륨 저항
≤20 mΩ
절연 강도, 접점/접점
1000 V AC
정격 전류
3 A

자재 데이터

절연재
PBT 유리 섬유 보강 UL 94 V-0
컬러 코드
검정
컬러 차트(유사)
RAL 9011과 유사
V-0
접점 기본 재질
구리 합금
접점 재질
구리 합금
접점 표면
금 도금 니켈
플러그 접점의 레이어 구조
≥ 50 µ" Ni / ≥ 1 µ" Au
보관 온도, 최소
-55 °C
보관 온도, 최대
85 °C
작동 온도, 최소
-55 °C
작동 온도, 최대
105 °C

패키징

패키징
트레이 (수작업 조립)
VPE 길이
304 mm
VPE 폭
253 mm
VPE 높이
16 mm

분류

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
