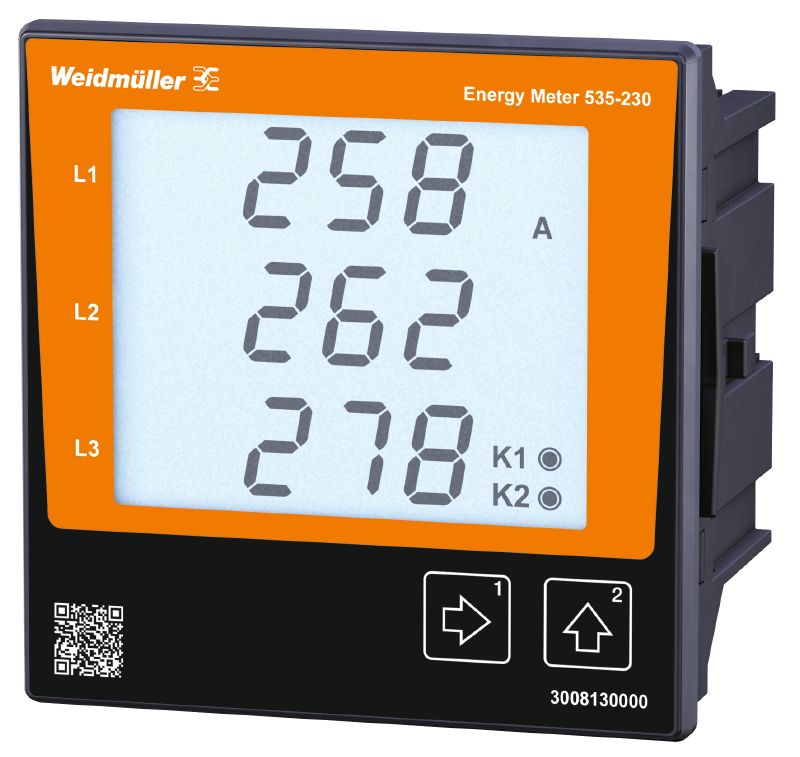

ENERGY METER 535-230

ENERGY METER 535-230

Matarspänning : 230 V

ID výrobku 3008130000
Stáhnout datový list Dokumenty ke stažení
Příslušenství 3 Příbuzné výrobky 18
Godkännanden Allmänna beställningsdata Dimensiones y pesos Temperaturer Miljööverenstämmelse för produkt Vstup měřicího proudu Měření – vstup napětí Communication Ingressi/Uscite Enregistrement des données de mesure Technické údaje Voltage quality measurement Koordinace izolace Klasifikace

Godkännanden

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E469563

Allmänna beställningsdata

Verze
Matarspänning : 230 V
Číslo objednávky
3008130000
Typ
ENERGY METER 535-230
GTIN (EAN)
4099986909434
Množství
1 ks

Dimensiones y pesos

Hloubka
48 mm
Byggdjup (tum)
1,89 inch
Výška
97 mm
Výška (v palcích)
3,819 inch
Šířka
96 mm
Šířka (v palcích)
3,78 inch
Čistá hmotnost
250 g

Temperaturer

Skladovací teplota
-25 °C...70 °C
Vlhkost při teplotě při skladování
0...90 % RH
Provozní teplota
-10 °C...55 °C
Vlhkost při provozní teplotě
Rel. vlhkost 0–75 %

Miljööverenstämmelse för produkt

Stav souladu se směrnicí RoHS
Kompatibel utan undantag
REACH SVHC
Ne SVHC nad 0,1 wt%

Vstup měřicího proudu

Harmonické kmitočty, na objednávku / proud
1.-40.
Hlavní materiál krytu
Plast
Kanály měření proudu
3
Max. proud
5000 A
Měření zbytkového proudu
Ne
Přesnost měření proudu
0,2 %
Činitel zkreslení THD-I v %
Ano

Měření – vstup napětí

Harmonické kmitočty, na objednávku / napětí
1.-40.
Kvadranty
4
Měřicí rozsah, napětí L–L, AC
480 V
Měřicí rozsah, napětí L–N, AC
277 V
Přesnost měření napětí
0,2 %
Síť o nízkém napětí
3 phase 3 wire (L1 + L2 + L3)
3 phase 4 wire (L1 + L2 + L3 + N)
Třívodičový systém
Ano
Činitel zkreslení THD-U v %
Ano
Čtyřvodičový systém
Ano

Communication

Rozhraní
Ethernet
Protokol
Modbus RTU over Ethernet
Modbus/TCP

Ingressi/Uscite

Počet digitálních vstupů
0
Počet digitálních výstupů
0
Teplotní vstup
Ne

Enregistrement des données de mesure

Paměť; minimální a maximální hodnota
Sì
Registr intervalu aktualizace
200 ms
Software
ecoExplorer go®
Integrovaná logika
Ano

Technické údaje

Displejové monitorování (monitor)
LCD
Max. proud
5000 A
Stupeň krytí
IP40
IP20
Typ montáže
Montáž na čelní panel
Verze
Měření/zobrazení výkonu pro 1-, 3fázové sítě
Standards
EN 61326-1
IEC 61010-2-030
IEC 61010-1
Měřicí rozsah, napětí L–N, AC
277 V
Měřicí rozsah, napětí L–L, AC
480 V
Kategorie rázového napětí
300 V CAT III
Napájecí napětí
90 - 277 V AC (50/60 Hz)
90 - 250 V DC
Napájecí napětí
230 V
Třívodičový systém
Ano
Čtyřvodičový systém
Ano
Kvadranty
4
Vzorkovací frekvence 50/60 Hz
25,6 kHz
Nepřetržitá měření
Ano
Výsledek měření, po vteřinách
5 ms
Efektivní hodnota pro období (50/60 Hz)
10 / 12
Měření zbytkového proudu
Ne
Kanály měření proudu
3
Přesnost měření napětí
0,2 %
Přesnost měření proudu
0,2 %
Přesnost měření pro aktivní energii (kWh, .../5 A)
Třída 0,5S
Počitadlo hodin v provozu
Ano
Týdenní časový spínač
Ne
Funkce bimetalu
Ano

Voltage quality measurement

Harmonické kmitočty, na objednávku / napětí
1.-40.
Harmonické kmitočty, na objednávku / proud
1.-40.
Činitel zkreslení THD-U v %
Ano
Činitel zkreslení THD-I v %
Ano
Nesymetrické
Ne
Kladný, záporný a nulový systém
Ano
Krátká přerušení
Ne
Funkce záznamu sekvence událostí
Ne

Koordinace izolace

Kategorie rázového napětí
300 V CAT III

Klasifikace

ETIM 8.0
EC002301
ETIM 9.0
EC002301
ETIM 10.0
EC002301
ECLASS 14.0
27-14-23-30
ECLASS 15.0
27-14-23-30
