FAD 1771-WN 2SL20 M US

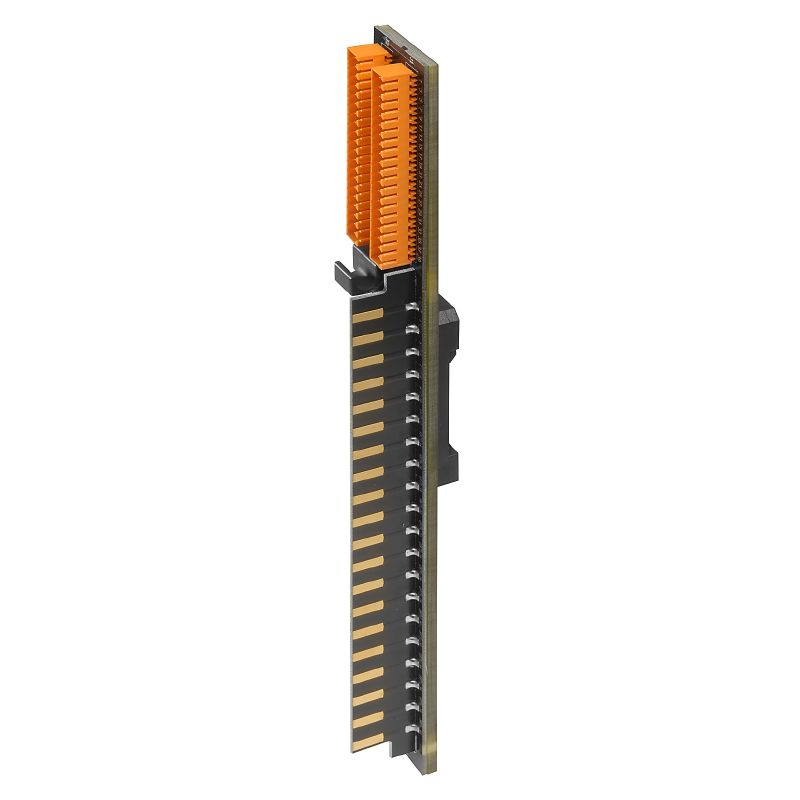

그림과 유사
FAD 1771-WN 2SL20 M US

FAD 1771-WN 2SL20 M US

항목 번호 7940125449
데이터 시트 다운로드 제품 다운로드
관련 제품 20
일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 결선 데이터 결선 데이터 정격 데이터 절연 조정(EN50178) 분류 승인

일반 주문 데이터

주문 번호
7940125449
유형
FAD 1771-WN 2SL20 M US
GTIN(EAN)
4064675208877
수량
1  items

치수 및 중량

깊이
33  mm
깊이 (인치)
1.299  inch
높이
269  mm
높이 (인치)
10.591  inch
너비
32  mm
폭 (인치)
1.26  inch
순중량
250  g

온도

보관 온도
-40...60 °C
작동 온도
-25...50 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%

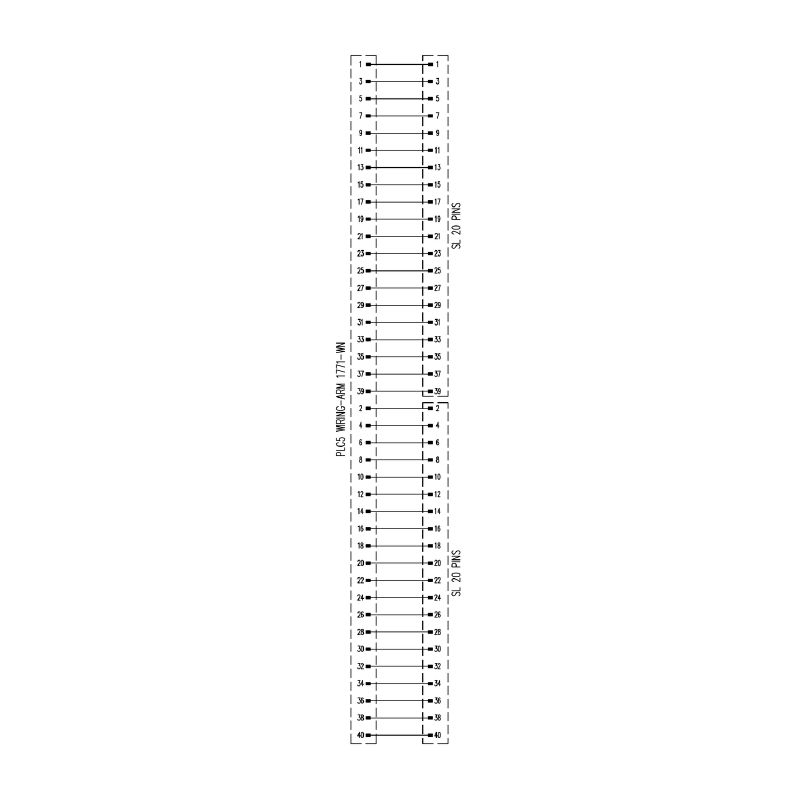

결선 데이터

결선(필드 측)
Card edge
제어 측의 결선
SL 3.5 헤더
폴 수(제어 측)
40-폴

결선 데이터

PLC에 결선
2 x SL 3.5/F 20p 커넥터
결선(필드 측)
Card edge

정격 데이터

채널당 최대 전류
2  A
총 작동 전류
8  A

절연 조정(EN50178)

준수
DIN EN 50178
정격 절연 전압
< 250 V AC
서지 전압 범주
II
오염 심각도 수준
2
절연 테스트 전압 AC
1.2  kV

분류

ETIM 6.0
EC002584
ETIM 7.0
EC002584
ETIM 8.0
EC002584
ETIM 9.0
EC002584
ETIM 10.0
EC002584
ECLASS 9.0
27-33-02-92
ECLASS 9.1
27-24-22-92
ECLASS 10.0
27-33-02-92
ECLASS 11.0
27-33-02-92
ECLASS 12.0
27-33-02-92
ECLASS 13.0
27-33-02-92
ECLASS 14.0
27-33-02-92
ECLASS 15.0
27-33-02-92

승인

인증
