JPR 24VDC 1CO M12
Illustration du produit
Figure similaire
JPR 24VDC 1CO M12
Dessin coté
JPR 24VDC 1CO M12
Dimensional drawing
JPR 24VDC 1CO M12

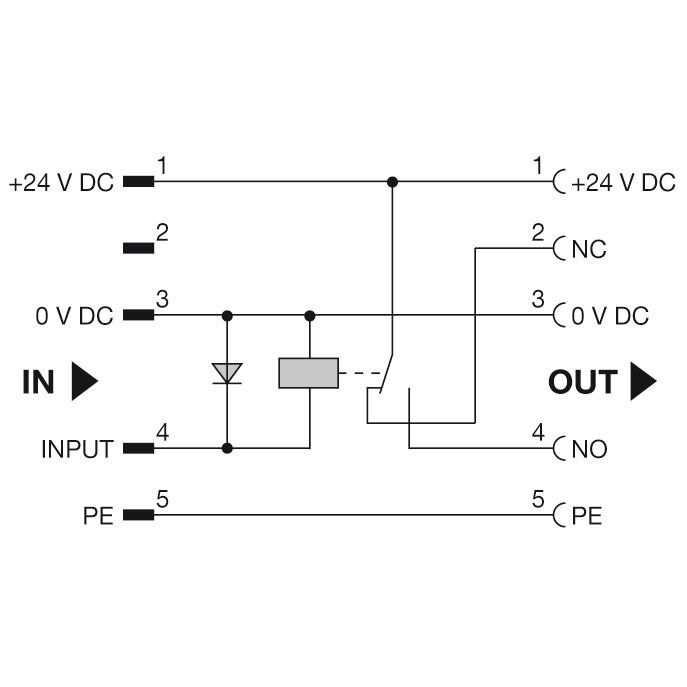

Schéma
JPR 24VDC 1CO M12
Affectation des broches

JPR 24VDC 1CO M12

JACKPAC, Interface relais, Nombre des contacts: 1, Inverseur AgSnO, Tension nominale: 24 V DC ±20 %, Courant permanent: 2 A, M12 mâle/femelle, codage A

Référence produit 8771420000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 5 Autres produits de la même gamme 2
Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Entrée Côté commande Sortie Côté charge Caractéristiques générales Coordination de l'isolation Coordination de l'isolation Informations suplémentaires sur les agréments / standards Informations supplémentaires sur les agréments / standards Caractéristiques de raccordement sortie Ratings IECEx/ATEX/cUL Classifications Agréments

Informations générales de commande

Version
JACKPAC, Interface relais, Nombre des contacts: 1, Inverseur AgSnO, Tension nominale: 24 V DC ±20 %, Courant permanent: 2 A, M12 mâle/femelle, codage A
Référence
8771420000
Type
JPR 24VDC 1CO M12
GTIN (EAN)
4032248439621
Qté.
1  Pièce

Dimensions et poids

Profondeur
83  mm
Profondeur (pouces)
3,268  inch
Hauteur
14,4  mm
Hauteur (pouces)
0,567  inch
Largeur
36  mm
Largeur (pouces)
1,417  inch
Poids net
53,5  g

Températures

Température de stockage
-25 °C...70 °C
Température de fonctionnement
-25 °C...70 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c, 7a
REACH SVHC
Lead 7439-92-1
SCIP
066f3ba0-f03f-48d2-9b27-b897c98936ad

Entrée

Tension nominale
24 V DC ±20 %
Tension nominale de commande
24 V DC ± 20 %
Courant nominal DC
8 mA
Puissance nominale
200 mW
Tension de déclenchement / de retombée, typ.
16.8 V / 1.2 V DC
Courant de déclenchement / de retombée, typ.
5 mA / 1 mA DC
Indicateur d'état
Non
Circuit de protection
Diode de roue libre

Côté commande

Tension nominale
24 V DC ±20 %
Puissance nominale
200 mW
Indicateur d'état
Non
Circuit de protection
Diode de roue libre

Sortie

Courant permanent
  • Courant:
    2 A
Tension de commutation AC, max.
48  V
Tension de commutation DC, max.
24  V
Courant permanent
2 A
Puissance de commutation AC (résistif), max.
48 VA @ 48 V
Puissance de commutation AC, max.
48  VA
Puissance de commutation
48  V
Puissance de commutation DC (résistif), max.
48 W @ 24 V
Puissance de commutation DC, max.
48  W
Puissance de commutation
24  V
Retard à la mise s. tension
ca. 5ms
Retard à l'enclenchement
  • Temps:
    • nominal:
      6 ms
  • Durée:
    6 ms
  • Signes:
    ≤
Retard à l'enclenchement
≤ 6 ms
Retard à la coupure
≤ 12 ms
Retard à la coupure
  • Temps:
    • nominal:
      6 ms
  • Durée:
    6 ms
  • Signes:
    ≤
Retard à la coupure
≤ 6 ms
Fréquence de commutation max. à charge nominale
0,1  Hz
Puissance min. de commutation
1 mA @ 24 V
10 mA @ 10 V
100 mA @ 5 V

Côté charge

Courant permanent
2 A
Retard à la mise s. tension
ca. 5ms
Retard à la coupure
≤ 12 ms

Caractéristiques générales

Couleur
gris
Classe d'inflammabilité selon UL 94
V-0

Coordination de l'isolation

Tension nominale
300  V
Catégorie de surtension
III
Degré de pollution
2
Degré de protection
IP67

Coordination de l'isolation

Tension nominale
300  V
Degré de pollution
2
Catégorie de surtension
III
Degré de protection
IP67

Informations suplémentaires sur les agréments / standards

Nº de certificat (cULus)
E141197

Informations supplémentaires sur les agréments / standards

Nº de certificat (cULus)
E141197

Caractéristiques de raccordement

Technique de raccordement de conducteurs
M12 mâle/femelle, codage A

sortie

Tension de commutation, max.
48 V AC; 24 V DC

Ratings IECEx/ATEX/cUL

Nº de certificat (cULus)
E141197

Classifications

ETIM 6.0
EC001437
ETIM 7.0
EC001437
ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 9.0
27-37-16-01
ECLASS 9.1
27-37-16-01
ECLASS 10.0
27-37-16-01
ECLASS 11.0
27-37-16-01
ECLASS 12.0
27-37-16-01
ECLASS 13.0
27-37-16-01
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E141197
