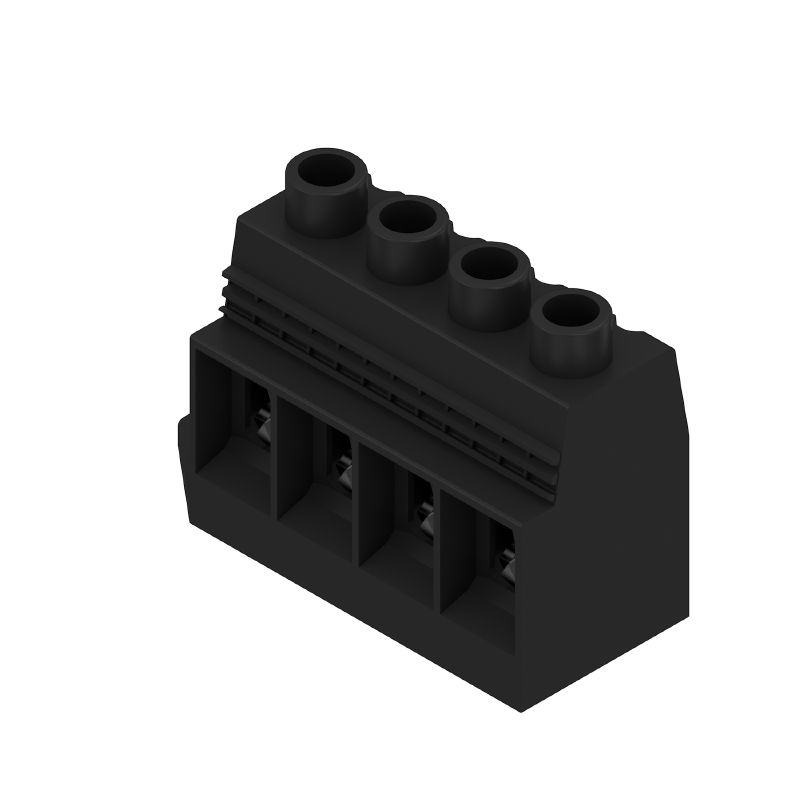

제품 이미지
LXXX 15.00/04/90FL 4.5SN BK BX
제품 이미지
LXXX 15.00/04/90FL 4.5SN BK BX
Dimensional drawing
LXXX 15.00/04/90FL 4.5SN BK BX
Graph
LXXX 15.00/04/90FL 4.5SN BK BX
Graph
LXXX 15.00/04/90FL 4.5SN BK BX
Graph
Increased power reserves
Optimised application safety
LXXX 15.00/04/90FL 4.5SN BK BX
제품 장점
Increased power reserves
Optimised application safety
LXXX 15.00/04/90FL 4.5SN BK BX

LXXX 15.00/04/90FL 4.5SN BK BX

Клемма печатной платы, 15.00 mm, Количество полюсов: 4, 90°, Длина штифта для припайки (l): 4.5 mm, луженые, черный, Винтовое соединение, Диапазон зажима, макс. : 50 mm², Ящик

№ продукта 1047470000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 9
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Типовые испытания Важное примечание Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

Основные данные для заказа

Версия
Клемма печатной платы, 15.00 mm, Количество полюсов: 4, 90°, Длина штифта для припайки (l): 4.5 mm, луженые, черный, Винтовое соединение, Диапазон зажима, макс. : 50 mm², Ящик
Заказ №
1047470000
Тип
LXXX 15.00/04/90FL 4.5SN BK BX
GTIN (EAN)
4032248783687
Кол.
10 Штука
Продуктное отношение
IEC: 1000 V / 150 A / 0.5 - 50 mm²
UL: 600 V / 126 A / AWG 20 - AWG 1
Упаковка
Ящик

Размеры и массы

Глубина
31 mm
Глубина (дюймов)
1.22 inch
Высота
56 mm
Высота (в дюймах)
2.205 inch
Высота, мин.
51.5 mm
Ширина
75.5 mm
Ширина (в дюймах)
2.972 inch
Масса нетто
124.2 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные параметры

제품군
OMNIMATE Power — серия LXXX
와이어 결선 방식
Винтовое соединение
PCB에 장착
Соединение THT под пайку
도체 아웃렛 방향
90°
Raster in mm (P)
15 mm
피치(인치)(P)
0.591 "
극 수
4
Количество полюсных рядов
1
고객 맞춤
Нет
Количество рядов
1
솔더 핀 길이(l)
4.5 mm
Dimensiones del pin de soldadura
1,2 x 1,2 mm
솔더 구멍 직경(D)
1.6 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
Количество контактных штырьков на полюс
4
Лезвие отвертки
1,2 x 6,5
Лезвие отвертки стандартное
DIN 5264
Момент затяжки, мин.
2.5 Nm
Момент затяжки, макс.
4 Nm
Зажимной винт
M 6
Длина зачистки изоляции
18 mm
L1 в мм
45 mm
L1 в дюймах
1.772 "
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20
Вид защиты
IP20

Данные о материалах

Изоляционный материал
Wemid (PA)
Цветовой код
черный
Таблица цветов (аналогич.)
RAL 9011
Группа изоляционного материала
I
Сравнительный показатель пробоя (CTI)
≥ 600
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав меди
Поверхность контакта
луженые
Покрытие
4-6 мкм SN
Структура слоев соединения под пайку
1.5...3 µm Ni / 4...6 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
120 °C

Провода, подходящие для подключения

Диапазон зажима, мин.
0.5 mm²
Диапазон зажима, макс.
50 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 20
Поперечное сечение подключаемого провода AWG, макс.
AWG 1
Одножильный, мин. H05(07) V-U
0.5 mm²
Одножильный, макс. H05(07) V-U
16 mm²
Многожильный, мин. H07V-R
6 mm²
многожильный, макс. H07V-R
50 mm²
Гибкий, мин. H05(07) V-K
0.5 mm²
Гибкий, макс. H05(07) V-K
35 mm²
С наконечником DIN 46 228/4, мин.
0.5 mm²
С наконечником DIN 46 228/4, макс.
35 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0.5 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
35 mm²
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      2.5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        20 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019180000
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004090000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      4 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        20 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019210000
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004110000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      6 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        20 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0565700000
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004130000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      10 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        21 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0565800000
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0379300000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      16 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        21 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0566000000
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0375200000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1.5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        20 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0565600000
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004070000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      35 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        19 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019320000
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0368900000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      50 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004210000
Текст ссылки
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
150 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
150 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
1,000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
1,000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
1,000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
8 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
8 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
8 kV

Номинальные характеристики по CSA

협회(CSA)
CSA
인증 번호(CSA)
200039-1198743
정격 전압(사용 그룹 B / CSA)
600 V
정격 전압(사용 그룹 C / CSA)
600 V
Nennspannung (Use group D / CSA)
600 V
정격 전류(사용 그룹 B / CSA)
127 A
정격 전류(사용 그룹 C / CSA)
127 A
정격 전류(사용 그룹 D / CSA)
5 A
와이어 단면적, AWG, 최소
AWG 20
와이어 단면적, AWG, 최대
AWG 1
승인값 참조
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

협회(UR)
UR
인증 번호(UR)
E60693
정격 전압(사용 그룹 B / UL 1059)
600 V
정격 전압(사용 그룹 C / UL 1059)
600 V
Rated current (Use group B / UL 1059)
126 A
Номинальный ток (группа использования C/UL 1059)
126 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 20
와이어 단면적, AWG, 최대
AWG 1
승인값 참조
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

패키징
Ящик
VPE 길이
195 mm
VPE Breite
163 mm
Výška VPE
62 mm

Типовые испытания

테스트: 표시 내구성
  • Стандарт:
    DIN EN 60512-1-1 / 01.03
  • Испытание:
    отметка о происхождении, обозначение типа, тип материала, шаг, дата, часы, сертификация и маркировка CSA, сертификация и маркировка UL, прочность
  • Оценивание:
    доступно
테스트: 클램프 사용 가능한 단면
  • Стандарт:
    DIN EN 60999-1, раздел 7 и 9.1/12.00, DIN EN 60947-1, раздел 8.2.4.5.1/12.02
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,5 мм²
    • Тип провода и его поперечное сечение:
      цельный 16 мм²
    • Тип провода и его поперечное сечение:
      гибкий 35 мм²
    • Тип провода и его поперечное сечение:
      AWG 20/1
    • Тип провода и его поперечное сечение:
      AWG 20/19
    • Тип провода и его поперечное сечение:
      AWG 10/1
    • Тип провода и его поперечное сечение:
      AWG 1/19
    • Тип провода и его поперечное сечение:
      H07V-R50
    • Тип провода и его поперечное сечение:
      H07V-K35
  • Оценивание:
    пройдено
Test for damage to and accidental loosening of conductors
  • Стандарт:
    DIN EN 60999-1, раздел 9.5/12.00
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 20/1
    • Тип провода и его поперечное сечение:
      AWG 20/19
  • Оценивание:
    пройдено
  • Требование:
    1,4 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 10/1
  • Оценивание:
    пройдено
  • Требование:
    2.0 kg
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      многожильный 10 мм²
  • Оценивание:
    пройдено
  • Требование:
    8,6 kg
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 1/19
  • Оценивание:
    не проверено
  • Требование:
    8,6 kg
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      гибкий 35 мм²
  • Оценивание:
    пройдено
Pull-out test
  • Стандарт:
    DIN EN 60999, раздел 8.5/04.94
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 20/1
    • Тип провода и его поперечное сечение:
      AWG 20/19
  • Оценивание:
    пройдено
  • Требование:
    ≥80 Н
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 10/1
  • Оценивание:
    пройдено
  • Требование:
    ≥ 90N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      многожильный 10 мм²
  • Оценивание:
    пройдено
  • Требование:
    > 236 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 1/19
  • Оценивание:
    не проверено
  • Требование:
    > 190 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      гибкий 35 мм²
  • Оценивание:
    пройдено

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• IP 20 от 16 до 50 мм²
• Контрольная точка может использоваться только в качестве точки снятия потенциалов.
• Для проводов, содержащих более 19 жил, необходимо использовать кабельные наконечники.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
