RSMS-8H 24V- 1CO S
RSMS-8H 24V- 1CO S

RSMS-8H 24V- 1CO S

인터페이스, RSM, 스크류 결선

항목 번호 1456550000
데이터 시트 다운로드 제품 다운로드
관련 제품 45
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 정격 데이터 UL 일반 데이터 결선 데이터 정격 데이터 정격 데이터 입력 정격 데이터 출력 절연 조정(EN50178) 절연 조정(EN50178) 결선 필드 공급 결선 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(UR)
E141197

일반 주문 데이터

버전
인터페이스, RSM, 스크류 결선
주문 번호
1456550000
유형
RSMS-8H 24V- 1CO S
GTIN(EAN)
4050118262865
수량
1  items

치수 및 중량

깊이
85  mm
깊이 (인치)
3.346  inch
높이
109  mm
높이 (인치)
4.291  inch
너비
61  mm
폭 (인치)
2.402  inch
순중량
232.878  g

온도

보관 온도
-40...60 °C
작동 온도
-25...50 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
71d9bdc4-a0b5-4af0-93bd-2ad4e523fb14

정격 데이터 UL

작동 온도 UL, 최대
25  °C
작동 온도 UL, 최소
0  °C
정격 전류 IN
7.1  mA
정격 전압 DC UN (공급)
24  V
정격 전류(공급)
1  A
정격 전압 DC UN (입력)
24  V
정격 전압 AC UN (출력)
250  V
정격 전류 I최대 (출력)
3.5  A

일반 데이터

릴레이별 LED 상태 디스플레이
녹색
릴레이별 퓨즈
아니요
공급 전압의 LED 상태
노란색
전원 공급 퓨즈
아니요

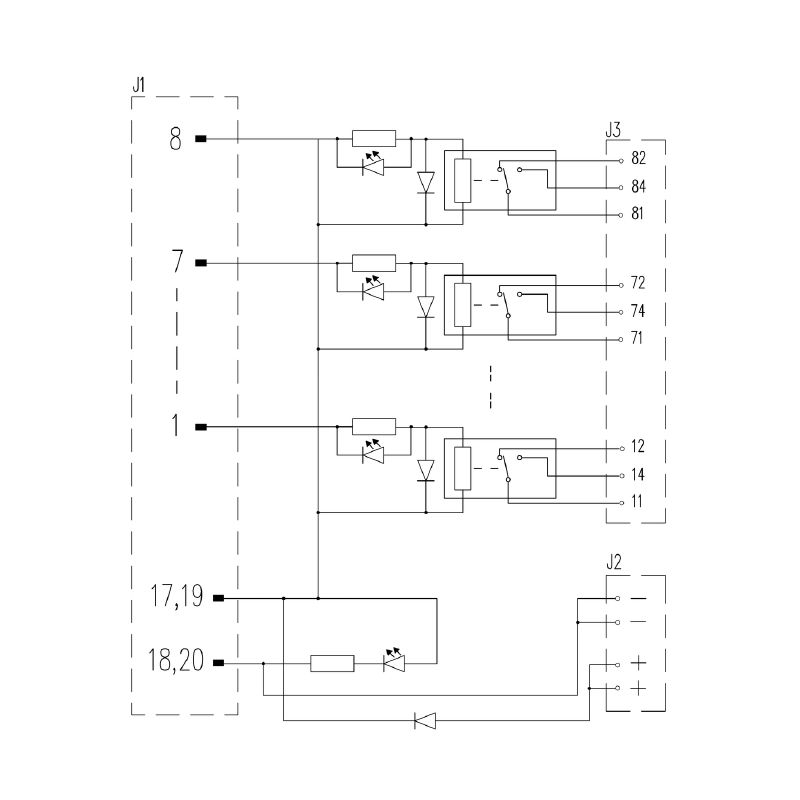

결선 데이터

결선 공급
LL 5.08 mm
결선(필드 측)
LL3R 5.08 mm
제어 측의 결선
LL 5.08mm
폴 수(제어 측)
20-극 플러그

정격 데이터

기계적 서비스 수명
5 x 106 스위칭 사이클

정격 데이터 입력

입력 전압
24 V DC ± 10%
입력 전류
7.1 mA

정격 데이터 출력

릴레이 유형
RSS
출력 유형
무전위 접점
접점 재질
AgNi 90/10
정격 전압
≤ 250 V AC
최대 AC 연속 전류
4.5  A
최소 접점 전류
100  mA
최소 접점 전압
5  V

절연 조정(EN50178)

오염 심각도 수준
2
펄스 전압 테스트(1,2/50μs)
6  kV
절연 테스트 전압 AC
1.2  kV

절연 조정(EN50178)

정격 입력 절연 전압
<50 V AC
정격 출력 절연 전압
250 V AC
과전압 범주 입력/출력
III
과전압 범주 출력/출력
II
오염 심각도 수준
2
펄스 전압 테스트(1,2/50μs)
6  kV
절연 테스트 전압 AC
1.2  kV
간격 입력/출력
≥ 5.5 mm

결선 필드

결선 유형
스크류 결선
경질, 최대 H05(07) V-U
6  mm²
경질, 최소 H05(07) V-U
0.5  mm²
슬리브 채용 연질, 최대
2.5  mm²
슬리브 채용 연질, 최소
0.5  mm²
연질, 최대 H05(07) V-K
4  mm²
연질, 최소 H05(07) V-K
0.5  mm²
조임 토크, 최대
0.6  Nm
조임 토크, 최소
0.5  Nm
최대 전선 단면, AWG
AWG 12
최소 전선 단면, AWG
AWG 26
클램프 범위, 최대
6  mm²
클램프 범위, 최소
0.13  mm²
탈피 길이
6  mm
플라스틱 슬리브 채용 슬리브, 최대
2.5  mm²

공급 결선

클램프 범위, 최소
0.13  mm²
클램프 범위, 최대
6  mm²

분류

ETIM 6.0
EC002780
ETIM 7.0
EC002780
ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 9.0
27-14-11-52
ECLASS 9.1
27-24-22-16
ECLASS 10.0
27-14-11-52
ECLASS 11.0
27-14-11-52
ECLASS 12.0
27-14-11-52
ECLASS 13.0
27-14-11-52
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
