SAIP-M12BG-4-5.0U
SAIP-M12BG-4-5.0U
Profilritning
Straight socket
SAIP-M12BG-4-5.0U
Polschema
M12 = A-coded
SAIP-M12BG-4-5.0U
Kopplingsbild
SAIP-M12BG-4-5.0U
Det idealiska verktyget: Screwty ® med momentfunktion
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIP-M12BG-4-5.0U

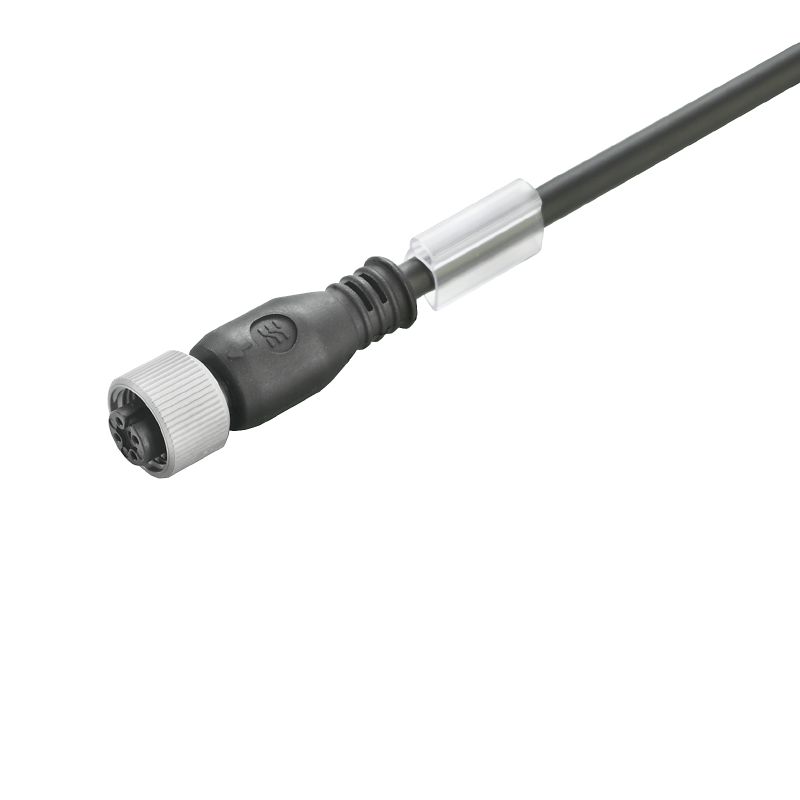

Sensor/Aktuator-Ledning, En ände utan kontakt, M12, Antal poler : 4, 5 m, Hylsa, rak, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej

Produkt-ID 1108740500
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 7 Använda produkter 7
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för kabel Allmänna tekniska data Elektriska egenskaper Allmänna standarder Normer Kontakt vänster Kontakt höger Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E307231

Allmänna beställningsdata

Utförande
Sensor/Aktuator-Ledning, En ände utan kontakt, M12, Antal poler : 4, 5 m, Hylsa, rak, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej
Art.nr.
1108740500
Typ
SAIP-M12BG-4-5.0U
GTIN (EAN)
4032248888436
Förp.
1 items

Mått och vikter

Nettovikt
136,4 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Tekniska data för kabel

Antal ledare
4
Antal poler
4
Bending radius, min., moving
10 x kabeldiameter
Bending radius, min., stationary
5 x kabeldiameter
Ciclos de flexión
12 milj.
Configurable cable length
Nej
Flammwidrigkeit
In accordance with UL1581 UL / CUL FT2
enligt IEC 60332-2-2
Halogener
Nej
Isolering
PP
Kabel hybrydowy
Nej
Kabellängd
5 m
Kodowanie kolorami
brun
vit
blå
svart
Külső bevonat az UL AWM stílusnak megfelelően
20549 (80 °C / 300 V)
LABS-free
Ja
Ledararea
0,34 mm²
Mantelfärg
svart
Odporne na ściegi spawalnicze
Nej
Odporność na iskry spawalnicze
Nej
Oljebeständighet
Ja
Résistant à l'hydrolyse et aux microbes
Ja
Sheath material
PUR
Sieciowane radiacyjnie
Nej
Skärmad
Nej
Släpkedjetålighet
Ja
Speed
3,33 m/s
Temperaturområde, rörligt
-25...80 °C
UL AWM 방식 규격 코어
10493 (80 °C / 300 V)
Vridningslängd
1 m
Wytrzymałość na skręcanie
180 °/m
Ytterdiameter
4.1 mm ± 0.1 mm
Zakres temperatur, stały
-50...80 °C
Zrychlení
5 m/s²
Циклы изгиба при скручивании
> 5 Mio.

Allmänna tekniska data

Anslutningsgänga
M12
Anslutningsvridmoment
M12 (plastmutter): 0,6 - 0,8 Nm
bockad
Nej
Isolationsmotstånd
108 Ω
Kapslingsmaterial
PUR
Kodering
A-kodad
Kontaktmaterial
Kopparlegering
Kontaktyta
förgylld
LED
Nej
Material låsring
Plast
Märkström
4 A
Nedsmutsningsgrad
3
Nominell spänning
250 V
Nyckelbredd
12 mm
Skyddsklass
IP65
IP66
IP67
IP68
IP69
i åtdraget tillstånd
Stickcykler
≥ 100
Temperaturområde kapsling
-25…+85 °C
Utförande
Hylsa, rak

Elektriska egenskaper

Isolationsmotstånd
108 Ω
Nominell spänning
250 V

Allmänna standarder

Certifikat-Nr. (cULus)
E307231
Kontaktdon Norm
IEC 61076-2-101

Normer

Kontaktdon Norm
IEC 61076-2-101

Kontakt vänster

Stickkontakt vänster
M12, A-kodad, Antal poler: 4, honkontakt, rak, anslutningsstickpropp, oskärmad

Kontakt höger

Stickkontakt höger
Fri ledarrände

Klassificeringar

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
