Informations générales de commande

Version
Protection surtension mesure-commande-régulation, Protection surtension, MCR
Référence
1064860000
Type
VSSC6 TRLDMOV240VAC/DC
GTIN (EAN)
4032248830114
Množství
5 Pièce

Dimensions et poids

Profondeur
81 mm
Profondeur (pouces)
3,189 inch
Hauteur
88,5 mm
Hauteur (pouces)
3,484 inch
Largeur
6,2 mm
Largeur (pouces)
0,244 inch
Poids net
64 g

Températures

Température de stockage
-40 °C...80 °C
Température de fonctionnement
-40 ...70
Vlhkost
5...96 %

Probabilité d'échec

SIL selon IEC 61508
3
MTTF
3 085 a
SFF
97,57 %
λges
37
PFH v 1*10-9 za hodinu
0.9

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Données de mesure UL

Certificat Nº (UL)
E311081
Certificat UL
[UL Zertifikat](PDF/E311081VOL1SEC3.pdf)

Dati protezione CSA

Capacité interne, max. CI
1 nF
Courant d’entrée, max. II
12 A
Groupe gaz A,B
IIC
Groupe gaz C
IIB
Groupe gaz D
IIA
Inductance interne, max. LI
0 µH
Tension d'entrée, max. Ui
407 V

General data

Affichage fonction optique
Ja
Barrette de liaison équipée
TS 35
Classe d'inflammabilité selon UL 94
V-0
Couleur
svart
Degré de protection
IP20
Fonction de sectionnement
Oui
Forme
Insert
Possibilité de test
Vis de fonction avec support de fiche de contrôle raccordement 1, 2, 4, 5
Segment
Mesure - Contrôle - Régulation
Version
Protection surtension, MCR

Szigetelések koordinálása EN 50178 szerint

Catégorie de surtension
III
Degré de pollution
2

Caractéristiques nominales CEI / EN

Capacité
0,5 nF
Classe d'exigence selon IEC 61643-21
C1
C2
Courant de décharge Imax (8/20 µs) fil-PE
6 kA
Courant de décharge, max. (8/20 µs)
12 kA
Courant nominal IN
12 A
Mode défaut en surcharge
Mode 1
Nombre de pôles
1
Normes
IEC 61643-21 (conforme)
Perte d’insertion
≤ 0,5 dB
Résistance aux courants de choc C1
0,5 kA 8/20 µs 1 kV 1,2/50 µs
Résistance aux courants de choc C2
1,5 kA 8/20 μs
Résistance de passage
<0.1 Ω
Tension nominale (AC)
240 V
Tension nominale (DC)
339 V
Tension permanente maximum, Uc (AC)
288 V
Tension permanente maximum,, Uc (DC)
407 V
Type de tension
AC/DC

인증의 추가 세부 사항

Certificat GOST
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

Caractéristiques de raccordement

Longueur de dénudage
10 mm
Type de raccordement
Raccordement vissé
Couple de serrage, min.
0,5 Nm
Couple de serrage, max.
0,8 Nm
Plage de serrage, min.
0,5 mm²
Plage de serrage, max.
4 mm²
Section de raccordement du conducteur, min.
0,5 mm²
Section de raccordement du conducteur, max.
6 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), min.
0,5 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), max.
4 mm²
Section de raccordement, semi-rigide, min.
0,5 mm²
Section de raccordement, semi-rigide, max.
4 mm²

Caractéristiques électriques

Type de tension
AC/DC

Généralités

Nombre de pôles
1
Degré de protection
IP20
Couleur
noir

Note importante

Informations sur le produit
Mode 1 : état où la partie du SPD qui limite la tension a été déconnectée. La fonction de limitation de la tension n'est plus disponible, mais le câble est toujours fonctionnel.

Classifications

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-01
ECLASS 15.0
27-17-15-01

Textes de description

Texte descriptif long

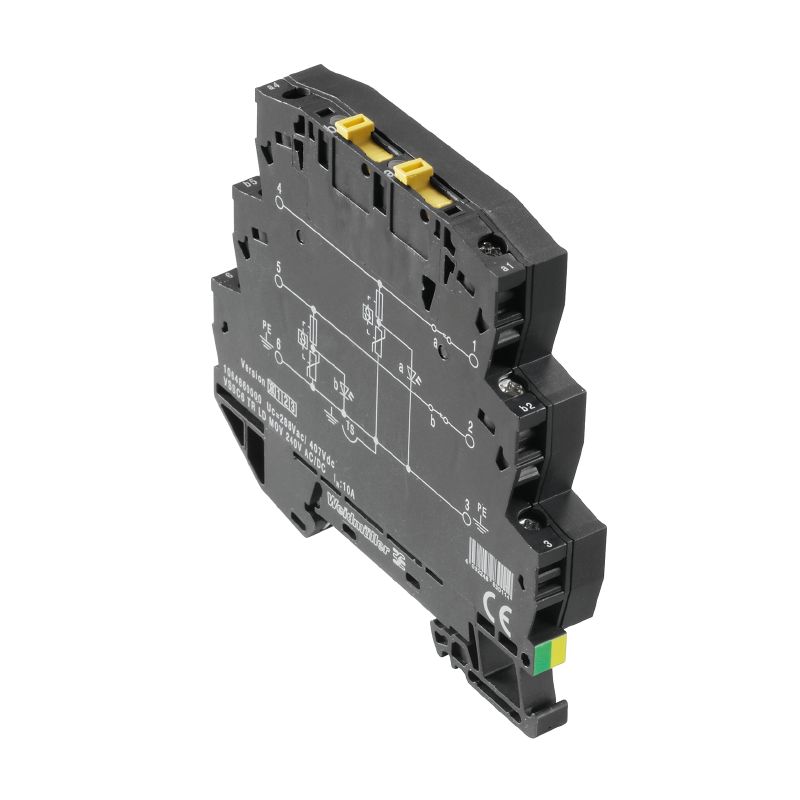

Bloc de jonction de passage de 6,2 mm de largeur et varistances entre deux conducteurs de signaux et potentiel de rail profilé, pied de contact TS 35.Chaque circuit de signaux peut être ouvert via un sectionneur. Un signal de max. 12 A peut ici être protégé. Le montage de la borne permet d'établir un contact électrique direct entre le rail profilé (terre) et le potentiel de référence (Ground) du circuit de protection dans la borne. Repérage optique de la borne selon le type de circuit de protection et la tension. Possibilité de marquage sur la borne.
Texte descriptif court
Bloc de jonction de passage avec varistances (MOV) entre deux conducteurs de signaux et potentiel de rail profilé. Chaque circuit de signaux peut être ouvert via un sectionneur. Pied de contact TS 35 version : 240 Vuc
