속성
| 버전 | 전위 분배기 단자대, 스크류 결선, 검정, 35 mm², 214 A, 1000 V, 결선 수: 12, 레벨 수: 1, 장착 플레이트, TS 35, V-0, Wemid |
| 주문 번호 | 2725420000 |

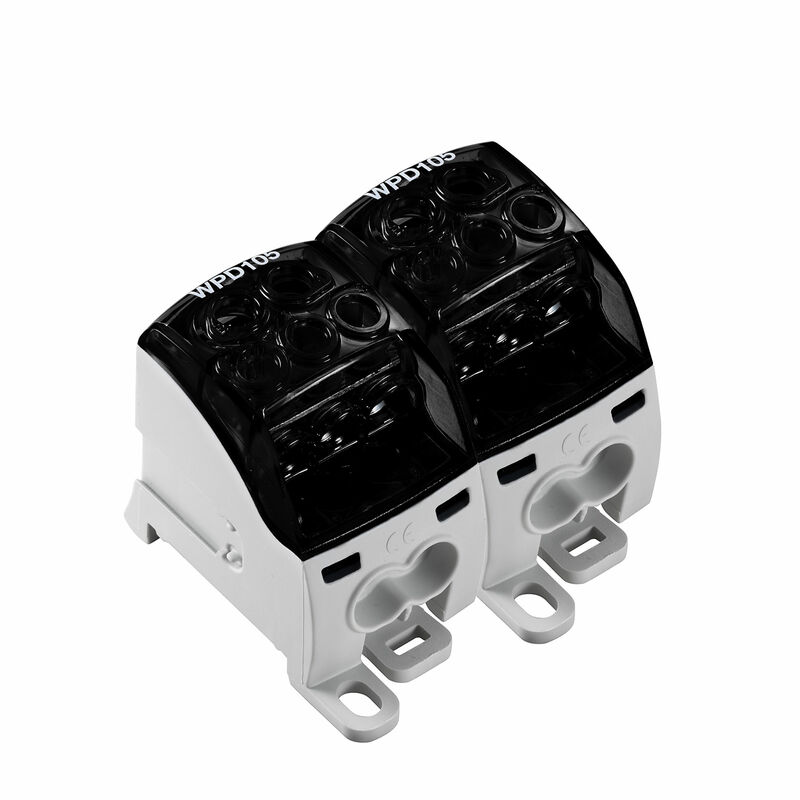

| 유형 | WPD 205 2X35/4X25+6X16 2XBK |
| GTIN(EAN) | 4050118796162 |
| 수량 | 1 items |
| 깊이 | 53.7 mm |
| 깊이 (인치) | 2.114 inch |
| 높이 | 70 mm |
| 높이 (인치) | 2.756 inch |
| 너비 | 71.2 mm |
| 폭 (인치) | 2.803 inch |
| 순중량 | 288 g |
| 보관 온도 | -25 °C...55 °C |
| 연속 작동 온도, 최소 | -50 °C |
| 연속 작동 온도, 최대 | 130 °C |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e1c310ef-6b67-4efa-80a6-d307472f4de9 |
| 재질 | Wemid |
| 컬러 코드 | 검정 |
| UL 94 가연성 등급 | V-0 |
| 버전 | 스크류 결선 |
| 엔드 커버 플레이트 필요 | 아니요 |
| 전위 수 | 1 |
| 레벨 수 | 1 |
| 레벨당 클램프 지점 개수 | 2 |
| 계층당 전위 수 | 1 |
| 레벨 내부 교차 결선 | 예 |
| 레일 |
장착 플레이트
TS 35 |
| N-기능 | 아니요 |
| PE 기능 | 아니요 |
| PEN 기능 | 아니요 |
| 개방측 | 닫힘 |
| 장착 유형 | 스냅온 |
| 폭발 테스트 버전 | 예 |
| 결선 유형, 추가 결선 | 스크류 결선 |
| 결선 단면적, 꼬임, 최대 | 35 mm² |
| 결선 방향 | 측면 |
| 결선 수 | 12 |
| 결선 유형 | 스크류 결선 |
| 결선의 유형 2 | 스크류 결선 |
| 와이어 결선 단면적, 경질 코어 최대 | 35 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대 | 25 mm² |
| 극 수 | 2 |
| 레일 |
장착 플레이트
TS 35 |
| 표준 규격 |
IEC 60947-7-1
UL 1059 |
| 정격 단면적 | 35 mm² |
| 정격 전압 | 1,000 V |
| 정격 AC 전압 | 1,000 V |
| 정격 DC 전압 | 1,500 V |
| 정격 전류 | 214 A |
| 표준 규격 |
IEC 60947-7-1
UL 1059 |
| 제품 정보 | 상기 소켓은 UL94에 따른 가연성 등급 V-2를 준수합니다. |
| 승인/인증/적합성 문서 |
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253936)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89230) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253013) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_165230) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_303903) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2725420000) |
| 사용자 문서 |
[DATA SHEET WPD 205](https://mdcop.weidmueller.com/mediadelivery/asset/900_89320)
[Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| 인증 |  |
| ROHS | 준수 |
액세서리
-
항목 번호:1561970000패키징 단위:20 PC
점프바 (단자대), 플러그, 회색, 135 A, 극 수: 3, 피치(mm)(P): 35.60, 절연: 예, 너비: 88.4 mm
-
항목 번호:1561960000패키징 단위:10 PC
점프바 (단자대), 플러그, 회색, 135 A, 극 수: 2, 피치(mm)(P): 35.60, 절연: 예, 너비: 52.8 mm
-
