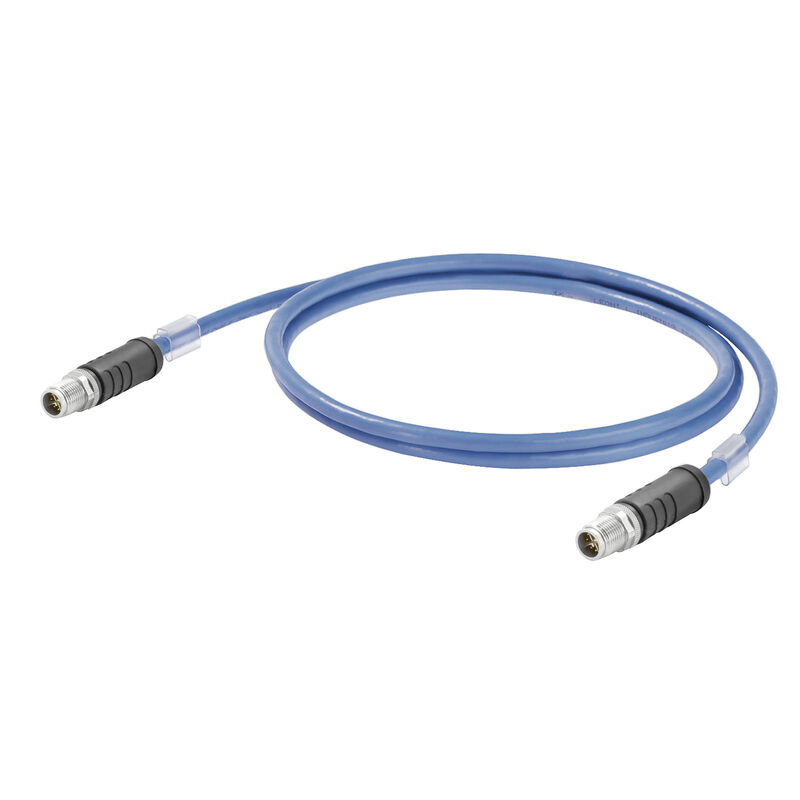

시스템 케이블, M12 X-type IP 67 직선 수형, M12 X-type IP 67 직선 수형, Cat.6A / Class EA (ISO/IEC 11801 2010), Radox EM 104, 10 m

Tuotteen tunnus 2464200100
Lataa tietosivu 엔지니어링 지원 제품 다운로드
액세서리 4 관련 제품 14
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 케이블 특정 표준 전기 속성 일반 표준 케이블 구조 케이블의 전기 속성 케이블의 기계적 및 재질 속성 플러그, 좌 플러그, 우 분류

승인

ROHS
준수

일반 주문 데이터

버전
시스템 케이블, M12 X-type IP 67 직선 수형, M12 X-type IP 67 직선 수형, Cat.6A / Class EA (ISO/IEC 11801 2010), Radox EM 104, 10 m
주문 번호
2464200100
유형
IE-C6GB8RB0100XCSXCS-E
GTIN(EAN)
4050118478679
수량
1 items

치수 및 중량

길이
10 m
길이 (인치)
393.701 inch
순중량
885 g

온도

작동 온도
-30 °C...70 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

케이블 특정 표준

멀티 와이어 금속 데이터 및 컨트롤 케이블
DIN EN 50288-4-2
번들 케이블에서 수직으로 화염 전파
EN 50305
EN 60332-3-25
NF C32-070, 2.2 규격
UL1685, 12(FT4 exp.) 규격
EN 50266 규격
수소 할로겐 화합물 성분
EN-50267-2-1 준수
연기 침투성
BS 6853 부록 D 준수
IEC 61034-2 준수
UL1685, 12(FT4 exp.) 규격
유독 가스
BS 6853 부록 B 준수
증기의 부식성
IEC 60754-2 규격
철로 차량에 대한 화재 안전성
According to EN 45545, HL1 - HL3
DIN 5510 1-4 규격
NF F16-101, A1, A2, B 규격
According to UNI CEI 11170, LR1-LR4
NFPA 130
BS 6853, GM/RT 2130, la, lb, II 규격
플루오르 성분
EN 60684-2 조항 45.2 준수

전기 속성

Operating voltage
50 V
Resistencia del aislamiento
≥ 100 MΩ

일반 표준

Conector norma
IEC 61076-2-109

케이블 구조

PE
Colour coding
흰색/주황색
주황색
흰색/녹색
녹색
흰색/갈색
갈색
흰색/파란색
파란색
Cordones flexibles
7
Material mantel
Radox EM 104
Sezione
4*2*AWG24/7 - 4*2*0.2 mm²
Sheathing colour
파란색
Shielding
S/FTP
Wire connection cross section AWG, max.
AWG 24
Wire material
주석 도금 구리 연선
Диаметр изоляции
1.35 mm
Диаметр оболочки, макс.
8.6 mm
Диаметр оболочки, мин.
7.6 mm
Количество жил
8

케이블의 전기 속성

Category
Cat.6A / Class EA (ISO/IEC 11801 2010)
Insulation resistance
≥ 100 MΩ
Operating voltage
50 V
Transmission rate
10 Gbit/s

케이블의 기계적 및 재질 속성

내마모성
매우 좋음
연기 침투성
BS 6853 부록 D 준수
IEC 61034-2 준수
UL1685, 12(FT4 exp.) 규격
오일 저항
in accordance with EN 50264-1 or EN 50306-1
증기의 부식성
IEC 60754-2 규격
최소 구부림 반경, 반복
4 x 케이블 직경
할로겐
아니요
화염 내성
in accordance with IEC 60332-1-2
NF C32-070, 2.1 규격
NFPA 130

플러그, 좌

플러그 좌측
M12, X-코딩, 폴 수[In-Block]: 8, IP67, 수형 접점, 직선, 플러그, 플라스틱, 차폐

플러그, 우

플러그 우측
M12, X-코딩, 폴 수[In-Block]: 8, IP67, 수형 접점, 직선, 플러그, 플라스틱, 차폐

분류

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
