Właściwości

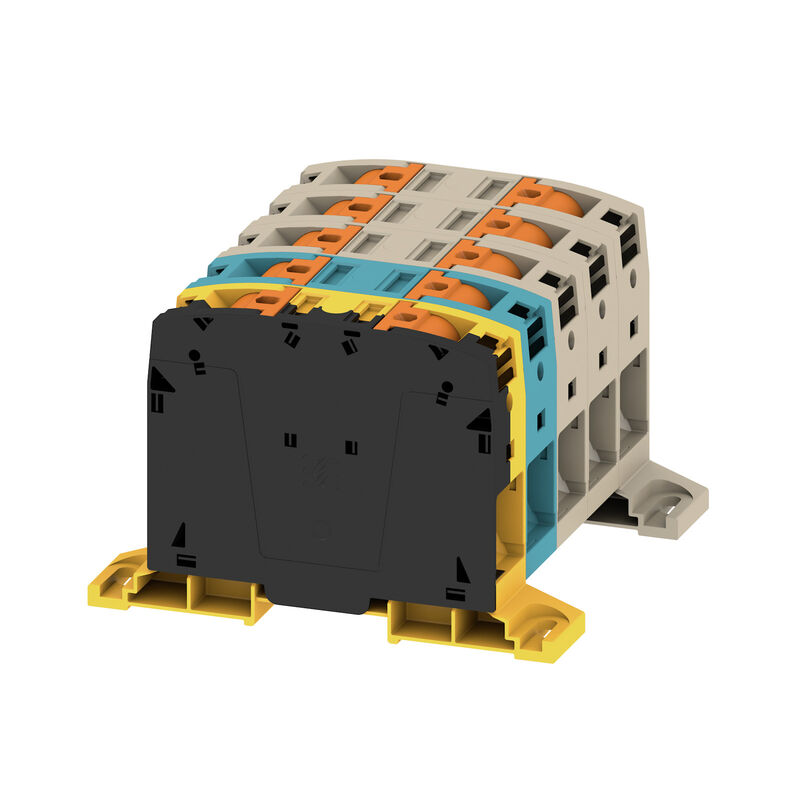

| Wersja | Przelotowa rzędowa listwa zaciskowa, PUSH IN, 95 mm², 1000 V, 232 A, Ciemnobeżowy |
| Nr zam. | 2694180000 |
| Typ | A2C 95/120 3FT-N-FE-DM |
| GTIN (EAN) | 4064675007098 |
| Ilość | 1 szt. |
| Głębokość | 90 mm |
| Głębokość (cale) | 3,543 inch |
| Wysokość | 133,5 mm |
| Wysokość (cale) | 5,256 inch |
| Szerokość | 125 mm |
| Szerokość (cale) | 4,921 inch |
| Masa netto | 870 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | Ciemnobeżowy |
| kolor elementów uruchamiających | pomarańczowy |
| Klasa palności wg UL 94 | V-0 |
| niezbędna płyta zamykająca | Nie |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 10 |
| Liczba potencjałów w rzędzie | 5 |
| poziomy wewnętrznie zmostkowane | Nie |
| Szyna |
TS 35
Płytka montażowa |
| Funkcja PEN | Nie |
| otwarte strony | zamknięta |
| rodzaj montażu | wciskany |
| Rodzaj zamocowania | TS 35 |
| wersja przetestowana pod kątem eksplozji | Tak |
| Rodzaj przyłącza, kolejne przyłącze | PUSH IN |
| Długość odizolowania | 40 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 120 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 25 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 4 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 95 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 25 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 95 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 25 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 25 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 120 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 120 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 25 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 3/0 |
| Rodzaj przyłącza | PUSH IN |
| Wielkość ostrza | 1,0 x 5,5 mm |
| Zakres zaciskania, maks. | 120 mm² |
| Zakres zaciskania, min. | 25 mm² |
| Maks. przekrój przewodu (CSA) | 250 kcmil |
| Min. przekrój przewodu (CSA) | 4 AWG |
| Napięcie rozm. B (CSA) | 600 V |
| Napięcie rozm. C (CSA) | 600 V |
| Nr certyfikatu (CSA) | 200039-80115835 |
| Prąd Gr B (CSA) | 255 A |
| Prąd Gr C (CSA) | 255 A |
| Normy | IEC 60947-7-1 |
| przekrój przyłącza przewodu AWG, min. | AWG 4 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 3/0 |
| Szyna |
TS 35
Płytka montażowa |
| Przekrój pomiarowy | 95 mm² |
| Napięcie znamionowe | 1 000 V |
| Znamionowe napięcie stałe | 1 500 V |
| Prąd znamionowy | 232 A |
| Prąd przy maksymalnym oprzewodowaniu | 232 A |
| Normy | IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 0,14 mΩ |
| Znamionowe napięcie udarowe | 8 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 7,42 W |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. B (cURus) | 600 V |
| Napięcie rozm. C (cURus) | 600 V |
| Nr certyfikatu (cURus) | E60693 |
| Prąd rozm. B (cURus) | 255 A |
| Prąd rozm. C (cURus) | 255 A |
| Wielkość przewodu Factory wiring max (cURus) | 250 kcmil |
| Wielkość przewodu Factory wiring min (cURus) | 4 AWG |
| Wielkość przewodu Field wiring max (cURus) | 250 kcmil |
| Wielkość przewodu Field wiring min (cURus) | 4 AWG |
| Informacje produktowe | Maks. średnica podłączanego przewodu zmniejsza się o jeden rozmiar przewodu w przypadku zastosowania przewodu krzyżowego, montowanego w całym wejściu przewodu. |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253716)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_224975) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_224977) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153838) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205894) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2694180000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2694180000) |
| Dokumentacja użytkownika |
[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_103803)
[User Manual A2C 50-185](https://mdcop.weidmueller.com/mediadelivery/asset/900_229210) [NTI A2C 95/120](https://mdcop.weidmueller.com/mediadelivery/asset/900_253719) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Dopuszczenia |       |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
