Właściwości
| Wykonanie | Złącze wtykowe do druku, Styk zaciskany, styk pojedynczy, Styk - długie, cynowana, Zasięg mocowań, maks. : 2.5 mm² |
| Nr zam. | 1429700000 |

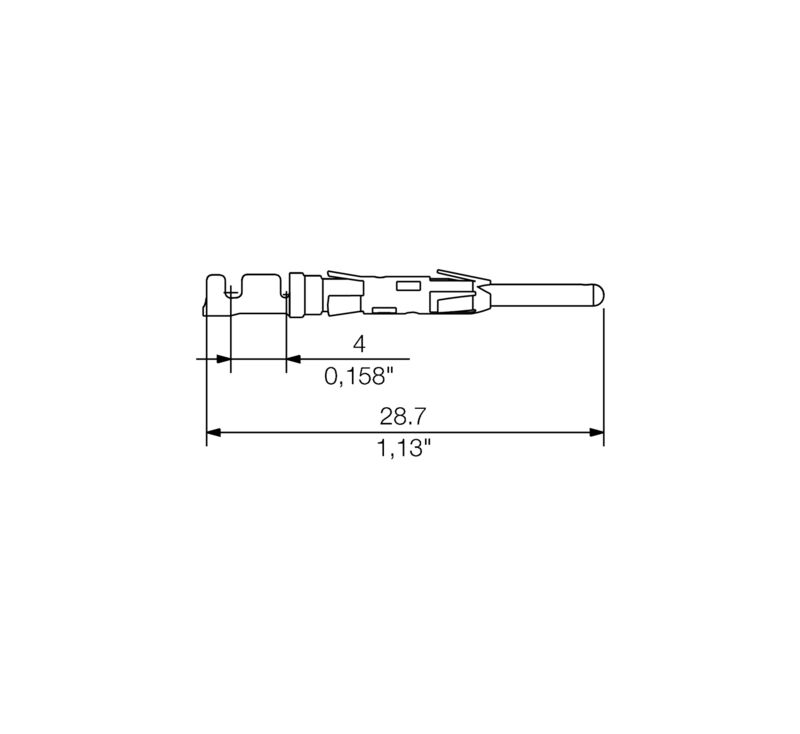

| Typ | CSL1,6E14-12 SN I3,5 |
| GTIN (EAN) | 4008190065577 |
| Ilość | 250 szt. |
| parametry produktu | |
| opakowanie | skrzynia |
| Masa netto | 0,608 g |
| REACH SVHC | / |
| Metoda wykonywania złącz | Przyłącze zagniatane |
| Kierunek odejścia przewodu | 180° |
| Liczba biegunów | 1 |
| liczba rzędów z biegunami | 1 |
| Rezystancja skrośna | 3,30 mΩ |
| Długość odizolowania | 4 mm |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -50 °C |
| Temperatura pracy, max. | 100 °C |
| Zakres temperatur montaż, min. | -25 °C |
| Zakres temperatur montaż, max. | 100 °C |
| Zakres zaciskania, min. | 15 mm² |
| Zakres zaciskania, maks. | 2,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 14 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Wielodrutowe, min. H07V-R | 1,5 mm² |
| wielodrutowe, maks. H07V-R | 2,5 mm² |
| cienkodrutowe, min. H05(07) V-K | 1,5 mm² |
| cienkodrutowe, maks. H05(07) V-K | 2,5 mm² |
| z tulejką zaciskową, DIN 46228 pt 1, min. | 0 mm² |
| z końcówką kablową wg DIN 46 228/1, maks. | 0 mm² |
| średnica zewnętrzna izolacji, min. | 2,8 mm |
| średnica zewnętrzna izolacji, maks. | 3,5 mm |
| przetestowane zgodnie z normą |
IEC 60664-1
IEC 61984 |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 0 kV |
| opakowanie | skrzynia |
| Długość VPE | 98 mm |
| Szerokość VPE | 89 mm |
| Wysokość VPE | 40 mm |
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
| Uwagi |
|
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_99461) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1429700000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257)
[FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002943 |
| ETIM 7.0 | EC002943 |
| ETIM 8.0 | EC002943 |
| ETIM 9.0 | EC002943 |
| ECLASS 9.0 | 27-44-04-92 |
| ECLASS 9.1 | 27-44-04-92 |
| ECLASS 10.0 | 27-44-04-92 |
| ECLASS 11.0 | 27-46-04-03 |
| ECLASS 12.0 | 27-46-04-03 |
| ECLASS 13.0 | 27-46-04-03 |
| ROHS | Zgodny |
