DRR273024L
D-SERIES DRR, Przekaźniki, Liczba styków: 2, zestyk przełączny AgSnO, Znamionowe napięcie sterowania: 24 V DC, prąd trwały: 10 A, złącze wtykowe, Dostępność przycisku testowego: Nie
Nr. produktu
2765020000
Właściwości
| Wykonanie | D-SERIES DRR, Przekaźniki, Liczba styków: 2, zestyk przełączny AgSnO, Znamionowe napięcie sterowania: 24 V DC, prąd trwały: 10 A, złącze wtykowe, Dostępność przycisku testowego: Nie |
| Nr zam. | 2765020000 |
| Typ | DRR273024L |
| GTIN (EAN) | 4064675077176 |
| Ilość | 10 szt. |
| Głębokość | 66 mm |
| Głębokość (cale) | 2,598 inch |
| Wysokość | 34,5 mm |
| Wysokość (cale) | 1,358 inch |
| Szerokość | 34,5 mm |
| Szerokość (cale) | 1,358 inch |
| Masa netto | 81,6 g |
| Temperatura magazynowania | -25 °C...55 °C |
| Temperatura eksploatacyjna | -25 °C...55 °C |
| Wilgotność | 5…85 % wilgotności względnej, bez kondensacji |
| REACH SVHC | / |
| Nr certyfikatu (cURus) | E312083 |
| Znamionowe napięcie sterowania | 24 V DC |
| Prąd znamionowy DC | 55,8 mA |
| moc znamionowa | 1,5 W |
| Rezystancja cewki | 430 Ω ± 10 % |
| Tolerancja cewki | 10 % |
| Wskazanie statusu | Zielona dioda LED |
| znamionowe napięcie załączające | 250 V AC |
| Ciągły prąd | 10 A |
| max. częstotliwość załączania przy obciążeniu znamionowym | 0,1 Hz |
| Napięcie łączeniowe AC, max. | 250 V |
| min. moc włączalna | 10 mA @ 12 V |
| Początkowy prąd rozruchowy | 50 A / 50 ms |
| Obciążalność przy napięciu przemiennym (obciążenie rezystancyjne), maks. | 2500 VA |
| Obciążalność przy napięciu stałym (obciążenie rezystancyjne), maks. | 240 W @ 24 V |
| Opóźnienie włączenia | <30 ms |
| Opóźnienie wyłączenia | <20 ms |

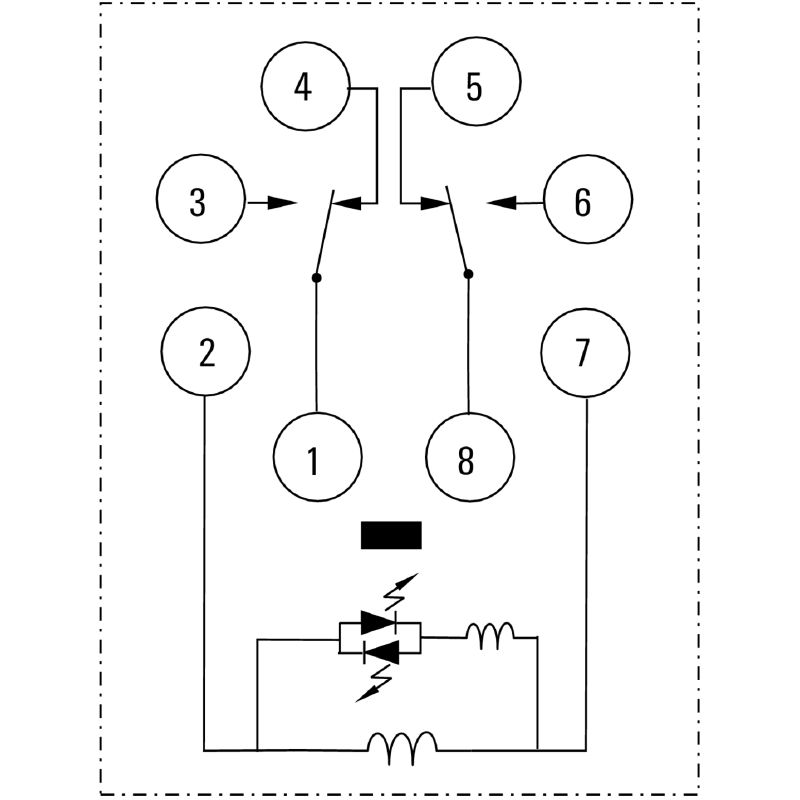

| Typ zestyku | 2 zestyk przełączny (AgSnO) |
| Żywotność mechaniczna | 10 x 106 połączeń |
| Dostępność przycisku testowego | Nie |
| Mechaniczny wskaźnik położenia przełącznika | Tak |
| Barwny | transparentny |
| Komponent o klasie palności UL94 |
|
| Napięcie znamionowe | 250 V |
| Stopień zanieczyszczenia | 3 |
| Kategoria przepięciowa | III |
| grupa materiałów izolacyjnych | IIIa |
| odstęp izolacyjny powierzchniowy i powietrzny strona sterowania - strona obciążenia | ≥ 4 mm |
| wytrzymałość napięciowa strona sterowania - strona obciążenia | 2,5 KVeff / 1 min. |
| Wytrzymałość dielektryczna sąsiadujących styków | 2,5 KVeff / 1 min. |
| Wytrzymałość dielektryczna otwartego styku | 1,2 kVefekt. / 1 min. |
| udarowe napięcie wytrzymywane | 4 kV (1,2/50 µs) |
| Stopień ochrony | IP20 |
| Nr certyfikatu (cURus) | E312083 |
| Metoda wykonywania złącz | złącze wtykowe |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35453) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188409) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2765020000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2765020000) |
| Dokumentacja użytkownika | [FL_D-SERIES_DRR2CO_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306032) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
