Właściwości

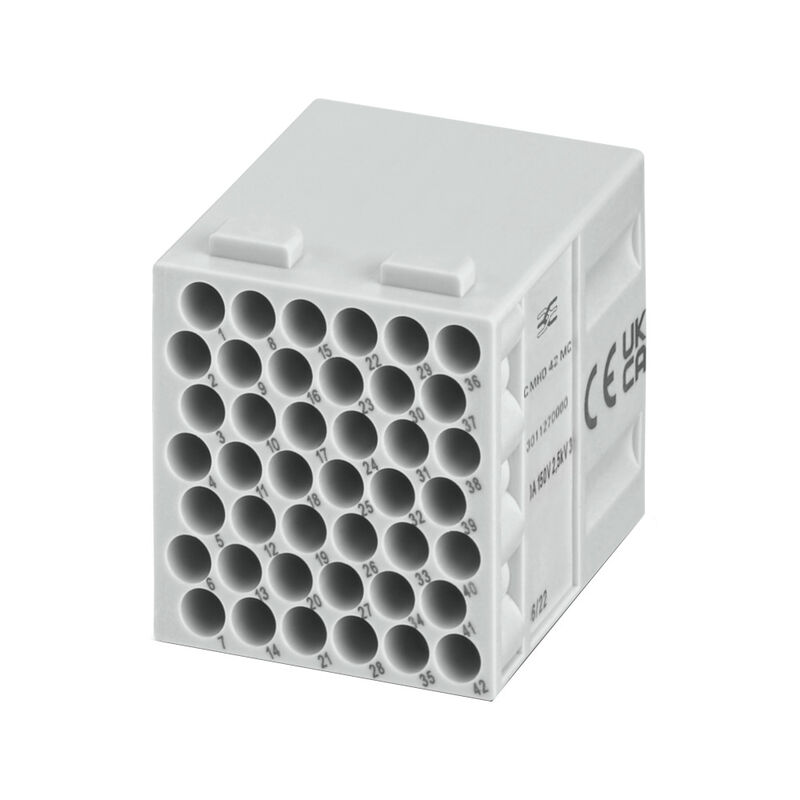

| Wersja | Moduł, 250 V, 10 A, Liczba biegunów: 42, Przyłącze zagniatane, Złącze męskie, Wymagane otwory wtykowe: 2 |
| Nr zam. | 3011270000 |
| Typ | HDC MHD 42 MC |
| GTIN (EAN) | 4099986916883 |
| Ilość | 1 szt. |
| Głębokość | 34 mm |
| Głębokość (cale) | 1,339 inch |
| Wysokość | 39,3 mm |
| Wysokość (cale) | 1,547 inch |
| Szerokość | 29,2 mm |
| Szerokość (cale) | 1,15 inch |
| Masa netto | 30,4 g |
| Temperatura graniczna | -40 °C ... 125 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Cykle wpinania | ≥ 500 |
| Kategoria przepięciowa | III |
| Klasa palności wg UL 94 | V-0 |
| Liczba biegunów | 42 |
| Napięcie pomiarowe (DIN EN 61984) | 250 V |
| Napięcie pomiarowe według UL/CSA | 600 V |
| Prąd pomiarowy (DIN EN 61984) | 10 A |
| Stopień zanieczyszczenia | 3 |
| tworzywo | Poliwęglan, wzmocniony włóknem szklanym |
| Typ | Złącze męskie |
| Typoszereg | ModuPlug |
| Udarowe napięcie pomiarowe (DIN EN 61984) | 4 kV |
| Wymagane otwory wtykowe | 2 |
| Wytrzymałość izolacji | 1012 Ω |
| Rodzaj przyłącza PE | złącze śrubowe nad ramą modułu |
| Długość usunięcia izolacji przyłącza pomiarowego | 8 mm |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| Przekrój przyłącza przewodu, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, min. | 0,14 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 14 |
| Rodzaj przyłącza | Przyłącze zagniatane |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_322648) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E310075 |
