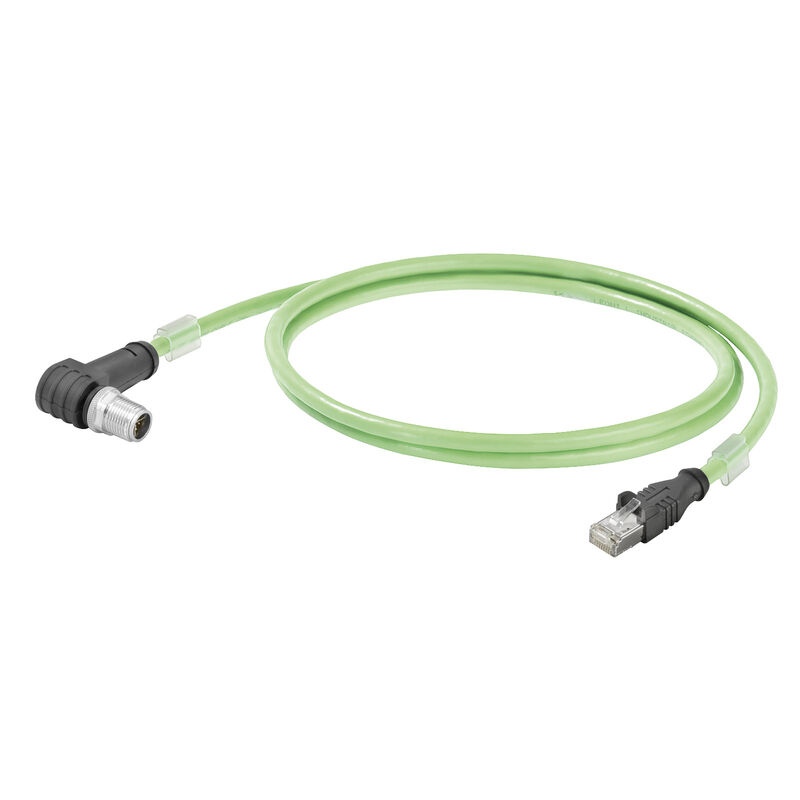

Systemkabel, RJ45 IP 20, M12 X-Type IP67 Stift, 90° gewinkelt, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 3 m

Art.-Nr. 2694510030
Datenblatt herunterladen Engineering Support
Zubehör 2 Verwandte Artikel 44
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Kabelspezifische Standards Normen Kabelaufbau Elektrische Eigenschaften Kabel Mechanische und Materialeigenschaften Kabel Stecker links Stecker rechts Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Systemkabel, RJ45 IP 20, M12 X-Type IP67 Stift, 90° gewinkelt, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 3 m
Best.-Nr.
2694510030
Art
IE-C6EL8UG0030XCAU40-2X
GTIN (EAN)
4050118699784
VPE
1 Stück

Abmessungen und Gewichte

Länge
3 m
Länge (inch)
118,11 inch
Nettogewicht
170 g

Temperaturen

Lagertemperatur
-40 °C...80 °C
Betriebstemperatur
-40 °C...80 °C
Verlegetemperatur
-20 °C...60 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Kabelspezifische Standards

Norm Aufbau
UL-Style 20963
Rauchdichte
According to IEC 61034

Normen

Norm Aufbau
UL-Style 20963
Rauchdichte
According to IEC 61034

Kabelaufbau

Anordnung Adern
verdrilltes Paar
Cross-section
4*2*AWG 26/7 - 4*2*0,128 mm²
Diamètre de la gaine, max.
6,7 mm
Diamètre de la gaine, min.
6,1 mm
Farbsequenz Adern - Adernpaare
weiß - blau, weiß - orange, weiß - grün, weiß - braun
Gesamtschirm
Schirmgeflecht aus Kupferdrähten
Insulation cross-section
0,98 mm
Isolation
PE
Koppardiameter
0,48 µm
Köpeny anyaga
PUR
Leitermaterial
mehrdrähtiger verzinnter Kupferleiter
Litzen
7
Mantelfarbe
grün (RAL 6018)
Normbezeichnungen
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN
Número de conductores
8
Shielding
S/FTP
Stärke Schirmgeflecht
0,1 mm
Wire pair shielding
Aluminiumfolie
Wiring
EIA/TIA T568 B

Elektrische Eigenschaften Kabel

Charakteristische Impedanz
100 ± 5 Ω bei 100MHz
Kategorie
Cat.6A / Class EA (ISO/IEC 11801 2010)
Schleifenwiderstand
290 Ω/km
Signallaufzeit
5,2 ns/m
Testspannung Ader-Ader-Schirm
700 Veff, 50 Hz, 1 min
Transferimpedanz
15 mΩ/m bei 1 MHz
10 mΩ/m bei 10 MHz
30 mΩ/m bei 30 MHz
Übertragungsrate
10 Gbit/s

Mechanische und Materialeigenschaften Kabel

Abriebfestigkeit
sehr gut
Biegeradius min, wiederholt
10 x Kabeldurchmesser
Biegeradius, min., einmalig
5 x Kabeldurchmesser
Flammwidrigkeit
gemäß IEC 60332-1-2
Halogene
halogenfrei, gemäß IEC 60754-1
Rauchdichte
According to IEC 61034
Ölbeständigkeit
gemäß IEC 60811-2-1

Stecker links

Stecker links
M12, X-codiert, IP67, Stiftkontakt, gewinkelt 90°, Stecker, Kunststoff, geschirmt

Stecker rechts

Stecker rechts
RJ45, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt

Klassifikationen

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
