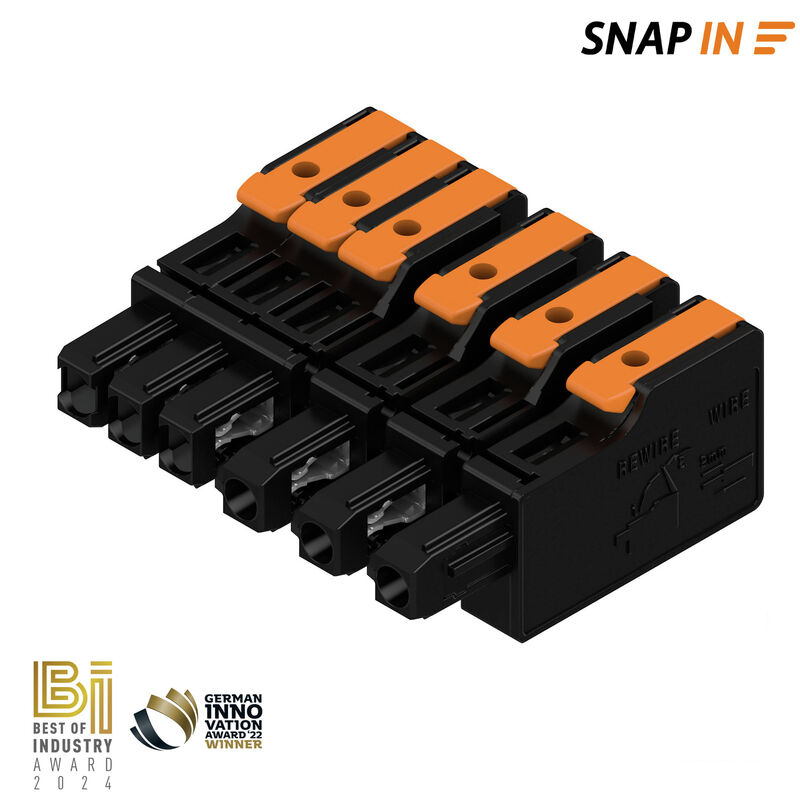

MPS 7S/03-5/03 S TN B B
Imagen de producto

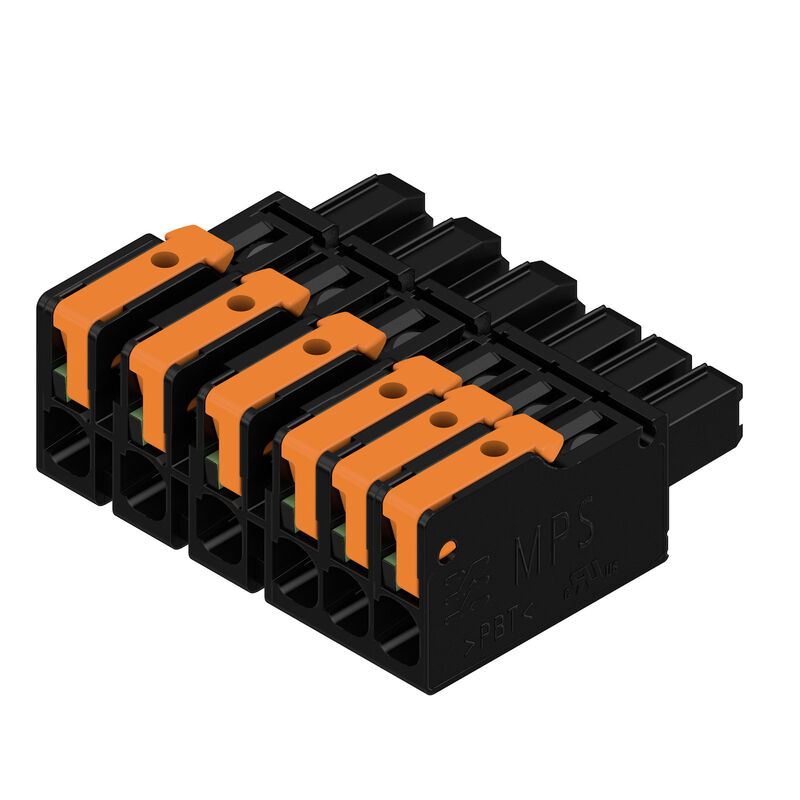

MPS 7S/03-5/03 S TN B B
Imagen de producto
MPS 7S/03-5/03 S TN B B
MPS 7S/03-5/03 S TN B B
Ventaja del producto
Fastest connection technology SNAP IN
MPS 7S/03-5/03 S TN B B
Ventaja del producto
Acoustic and visual feedback
MPS 7S/03-5/03 S TN B B
Ventaja del producto

MPS 7S/03-5/03 S TN B B

Conector para placa c.i., enchufe hembra, Paso en mm (P): 7.50 mm, Número de polos: 6, Caja

N.º de artículo 8000078348
Descargar hoja de datos Soporte técnico Descargas de productos
Contrapiezas 1 Productos relacionados 9
Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Datos nominales conformes a IEC Datos nominales según UL 1059 Technical data - hybrid (power) Technical data - hybrid (signal) Indicación importante Clasificaciones Homologaciones

Datos generales para pedido

Versión
Conector para placa c.i., enchufe hembra, Paso en mm (P): 7.50 mm, Número de polos: 6, Caja
Código
8000078348
Tipo
MPS 7S/03-5/03 S TN B B
GTIN (EAN)
4064675622567
Cantidad
48  Pieza
Valores característicos del producto
IEC: 1000 V / 34.6 A / 0.5 - 4 mm²
UL: / 18.5 A / AWG 20 - AWG 12
Embalaje
Caja

Dimensiones y pesos

Profundidad
34,95  mm
Profundidad (pulgadas)
1,376  inch
Altura
15,5  mm
Altura (pulgadas)
0,61  inch
Peso neto
17,762  g

Temperaturas

Temperatura ambiente
-50 °C…125 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Parámetros del sistema

Familia del producto
OMNIMATE 4.0
Tipo de conexión
Conexión de campo
Técnica de conexión de conductores
SNAP IN con palanca
Paso en mm (P)
7,5  mm
Dirección de salida de conductor
180°
Número de polos
6
L1 en mm
15  mm
L1 en pulgadas
0,591  "
L2 en mm
10  mm
L2 en pulgadas
0,394  "
Número de series
1
Número de filas de polos
1
Sección nominal
2,5  mm²
Protección contra contacto según DIN VDE 57106
protección de dedos
Protección contra contacto según DIN VDE 0470
IP 20
Longitud de desaislado
9  mm
Tolerancia de longitud de desaislado
  • mín.:
    8 mm
  • máx.:
    10 mm
Ciclos de enchufado
≥ 25
Fuerza de inserción/polo, máx.
9  N
Fuerza de extracción/polo, máx.
8  N

Datos del material

Materiales aislantes
PBT GF
Color
negro
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
I
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 600
Grado inflamabilidad según UL 94
V-0
Material de contacto
Aleación de Cu
Superficie de contacto
estañado
Temperatura de almacenamiento, min.
-25  °C
Temperatura de almacenamiento, max.
55  °C
Temperatura de servicio, min.
-50  °C
Temperatura de servicio, max.
125  °C

Conductores aptos para conexión

Sección de embornado, mín.
0,34  mm²
Sección de embornado, máx.
4  mm²
Sección de conexión del conductor AWG, min.
AWG 20
Sección de conexión del conductor AWG, máx.
AWG 12
Rígido, mín. H05(07) V-U
0,5  mm²
Rígido, máx. H05(07) V-U
2,5  mm²
Flexible, mín. H05(07) V-K
0,5  mm²
Flexible, máx. H05(07) V-K
4  mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,34  mm²
con term. tub. con aislamiento DIN 46 228/4,máx
2,5  mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,34  mm²
con terminal tubular según DIN 46 228/1, máx.
2,5  mm²
Diámetro exterior de aislamiento, máx.
4  mm
Conductor embornable
  • Sección de conexión del conductor:
    • nominal:
      0,34 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9025770000
  • Sección de conexión del conductor:
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9025870000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9004050000
  • Sección de conexión del conductor:
    • nominal:
      0,75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9025860000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0542500000
  • Sección de conexión del conductor:
    • nominal:
      1 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9025950000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0282800000
  • Sección de conexión del conductor:
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      0635100000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0186500000
  • Sección de conexión del conductor:
    • nominal:
      2,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9019160000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9004080000
Texto de referencia
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
34,6  A
Corriente nominal, número de polos máx. (Tu=20 °C)
29,1  A
Corriente nominal, número de polos mín. (Tu=40 °C)
30,7  A
Corriente nominal, número de polos máx. (Tu=40 °C)
25,9  A
Tensión nominal con categoría de sobretensión/grado de polución II/2
1.000  V
Tensión nominal con categoría de sobretensión/grado de polución III/2
1.000  V
Tensión nominal con categoría de sobretensión/grado de polución II/2
6  kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
8  kV

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group F / UL 1059)
1.000  V
Intensidad nominal (Use Group B / UL 1059)
18,5  A
Intensidad nominal (Use Group C / UL 1059)
18,5  A
Intensidad nominal (Use Group D / UL 1059)
10  A
Intensidad nominal (Use group F / UL 1059) (Híbrido)
18,5  A
Sección de conexión del conductor AWG, mín.
AWG 20
Sección de conexión del conductor AWG, máx.
AWG 12
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Technical data - hybrid (power)

Número de polos (Alimentación)
3
Número de filas (Alimentación)
1
Paso en mm (Alimentación)
7,5  mm
Paso en pulgadas (Alimentación)
0,295  "
Material de contacto (Alimentación)
CuSn
Superficie de contacto (Alimentación)
estañado
Sección de embornado, mín. (Alimentación)
0,5  mm²
Sección de embornado, máx. (Alimentación)
4  mm²
con terminal tubular según DIN 46228/1, mín. (Alimentación)
0,5  mm²
con terminal tubular según DIN 46228/1, máx. (Alimentación)
2,5  mm²
Sección del conductor, AWG, mín. (Alimentación)
AWG 20
Sección del conductor AWG, máx. (Alimentación)
AWG 12
con term. tub. con aislamiento DIN 46228/4, mín. (Alimentación)
2,5  mm²
con term. tub. con aislamiento DIN 46228/4, máx. (Alimentación)
0,5  mm²
Flexible, mín. H05(07) V-K (Alimentación)
0,5  mm²
Flexible, máx. H05(07) V-K (Alimentación)
4  mm²
Rígido, mín. H05(07) V-U (Alimentación)
0,5  mm²
Rígido, máx. H05(07) V-U (Alimentación)
2,5  mm²
Diámetro exterior del aislamiento, máx. (Alimentación)
4  mm
Longitud de desaislado (Alimentación)
9  mm
Intensidad nominal (Use Group D / UL 1059) (Alimentación)
18,5  A
Intensidad nominal (Use Group C / UL 1059) (Alimentación)
18,5  A
Intensidad nominal (Use Group D / UL 1059) (Alimentación)
10  A
Corriente nominal, número de polos mín. (Tu=20°C) (Alimentación)
34,6  A
Corriente nominal, número de polos máx. (Tu=20°C) (Alimentación)
29,1  A
Corriente nominal, número de polos mín. (Tu=40°C) (Alimentación)
30,7  A
Corriente nominal, número de polos máx. (Tu=40°C)(Alimentación)
25,9  A
Sobretensión de choque nominal para categoría de sobretensión/grado de polución II/2 (Alimentación)
4  kV
Sobretensión de choque nominal para categoría de sobretensión/grado de polución III/2 (Alimentación)
4  kV
Tensión nominal (Use Group B / UL 1059) (Alimentación)
600  V
Tensión nominal (Use Group C / UL 1059) (Alimentación)
600  V
Tensión nominal (Use Group D / UL 1059) (Alimentación)
600  V
Tensión nominal con categoría de sobretensión/grado de polución II/2 (Alimentación)
1.000  V
Tensión nominal con categoría de sobretensión/grado de polución III/2 (Alimentación)
1.000  V
Tensión nominal con categoría de sobretensión/grado de polución III/3 (Alimentación)
630  V
Distancia en el aire, min. (Alimentación)
9,96  mm

Technical data - hybrid (signal)

Número de polos (Señal)
3
Pitch in mm (Signal)
5  mm
Pitch in inches (Signal)
0,197  "
Material de contacto (Señal)
CuSn
Superficie de contacto (Señal)
estañado
Sección de embornado, mín. (Señal)
0,5  mm²
Sección de embornado, máx. (Señal)
4  mm²
Sección de conexión del conductor AWG, mín. (Señal)
AWG 20
Sección del conductor AWG, máx. (Señal)
AWG 12
con term. tub. con aislamiento DIN 46228/4, mín. (Señal)
0,5  mm²
con term. tub. con aislamiento DIN 46228/4, máx. (Señal)
2,5  mm²
con terminal tubular según DIN 46228/1, mín. (Señal)
0,5  mm²
con terminal tubular según DIN 46228/1, máx. (Señal)
2,5  mm²
Flexible, mín. H05(07) V-K (Señal)
0,5  mm²
Flexible, máx. H05(07) V-K (Señal)
4  mm²
Rígido, mín. H05(07) V-U (Señal)
0,5  mm²
Rígido, máx. H05(07) V-U (Señal)
2,5  mm²
Diámetro exterior de aislamiento, máx. (Señal)
4  mm
Stripping length (Signal)
9  mm
Intensidad nominal (Use Group B / UL 1059) (Señal)
18,5  A
Intensidad nominal (Use Group C / UL 1059) (Señal)
18,5  A
Intensidad nominal (Use Group D / UL 1059) (Señal)
10  A
Corriente nominal, número de polos mín. (Tu = 20°C) (Señal)
26,8  A
Corriente nominal, número de polos máx. (Tu=20 )(Señal)
19,7  A
Corriente nominal, número de polos mín. (Tu=40°C) (Señal)
23,1  A
Corriente nominal, número de polos máx. (Tu=40) (Señal)
16,9  A
Sobretensión de choque nominal para categoría de sobretensión/grado de polución II/2 (Señal)
4  kV
Sobretensión de choque nominal para categoría de sobretensión/grado de polución III/2 (Señal)
4  kV
Sobretensión de choque nominal para categoría de sobretensión/grado de polución III/3 (Señal)
4  kV
Tensión nominal (Use Group B / UL 1059) (Señal)
400  V
Tensión nominal (Use Group C / UL 1059) (Señal)
150  V
Tensión nominal (Use Group D / UL 1059) (Señal)
300  V
Tensión nominal con categoría de sobretensión/grado de polución II/2 (Señal)
400  V
Tensión nominal con categoría de sobretensión/grado de polución III/2 (Señal)
320  V
Tensión nominal con categoría de sobretensión/grado de polución III/3 (Señal)
250  V
Distancia en el aire, min. (Señal)
7,5  mm
Distancia de fuga, mín. (Señal)
7,5  mm

Indicación importante

Conformidad con IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notas
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 6.0
EC002638
ETIM 7.0
EC002638
ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-46-02-02
ECLASS 12.0
27-46-03-02
ECLASS 13.0
27-46-03-02
ECLASS 14.0
27-46-03-02
ECLASS 15.0
27-46-03-02

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693
