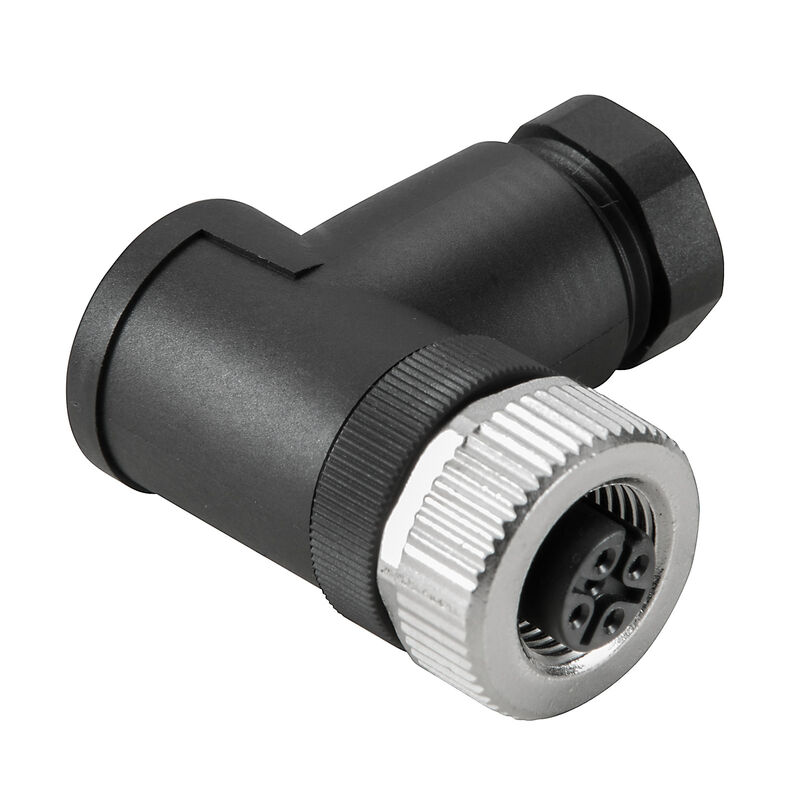

SAIBWS-P-4A-6/8-M12
SAIBWS-P-4A-6/8-M12
Схема контактов
M12 = A-coded

SAIBWS-P-4A-6/8-M12

Разъем, подключаемый в поле, M12

№ продукта 1807240000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 56
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические данные, настраиваемые вставные разъемы Общие данные Стандарты Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E307231

Основные данные для заказа

Версия
Разъем, подключаемый в поле, M12
Заказ №
1807240000
Тип
SAIBWS-P-4A-6/8-M12
GTIN (EAN)
4032248278220
Кол.
1 Штука

Размеры и массы

Масса нетто
26,8 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
Imidazolidine-2-thione 96-45-7
SCIP
bcee35cf-c0f5-43d2-8daf-65ab0d08641a

Технические данные, настраиваемые вставные разъемы

Conductor cross-section, min.
0,14 mm²
Hlavní materiál krytu
PA
Odpor izolace
108 Ом
Počet pólů
4
Průměr kabelu, max.
8 mm
Průměr kabelu, min.
6 mm
Průřez vodiče, max.
0,75 mm²
Typ připojení
Винтовое соединение
Вид защиты
IP67
Диапазон температур корпуса
-40 … +85 ° C
Кодировка
A-кодировка
Материал резьбового кольца
Цинковое литье под давлением
Номинальное напряжение
250 V
Номинальный ток
4 A
Поверхность контакта
CuSnZn
Степень загрязнения
3
Тип контакта
Гнездо
Циклы коммутации
≥ 50
Экранированное соединение
Нет

Общие данные

Počet pólů
4
Соединение 1
M12
Соединение 2
Винт
Основной материал корпуса
PA
Соединительная резьба
M12
Поверхность контакта
CuSnZn
Вид защиты
IP67
Циклы коммутации
≥ 50

Стандарты

Вилочный разъем, стандарт
IEC 61076-2-101

Классификации

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
