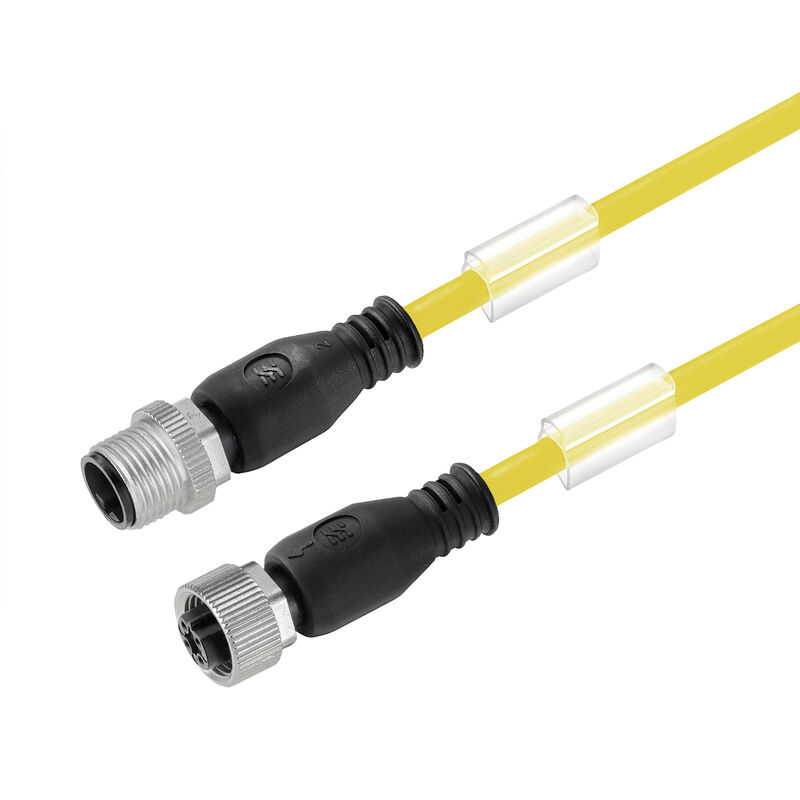

| Wersja | Przewód czujnik/element wykonawczy, Kabel połączeniowy, M12 / M12, Liczba biegunów : 5, 10 m, złącze męskie, proste - złącze żeńskie, proste, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie |
| Nr zam. | 1093031000 |
| Typ | SAIL-M12GM12G-5-10UGE |
| GTIN (EAN) | 4032248865468 |
| Ilość | 1 szt. |
| Masa netto | 381 g |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Cykle gięcia | 5 milionów |
| Cykle zginania przy rozciąganiu | > 5 Mio. |
| Długość kabla | 10 m |
| Długość skręcania | 1 m |
| Ekranowane | Nie |
| Halogenki | Nie |
| izolacja | PP |
| Kodowanie kolorami |
brązowy
biały niebieski czarny szary |
| kolor płaszcza | żółty |
| Konfigurowalna długość kabla | Nie |
| Liczba biegunów | 5 |
| Materiał płaszcza | PUR |
| Nie zawiera LABS | Tak |
| Odporne na hydrolizę i działanie mikroorganizmów | Tak |
| Odporne na ściegi spawalnicze | Nie |
| Odporność na iskry spawalnicze | Nie |
| Odporność na olej | zgodnie z wymaganiami IEC 60811:404 |
| odporność na rozprzestrzenianie się płomienia |
In accordance with UL1581 UL / CUL FT2
zgodnie z wymaganiami IEC 60332-2-2 |
| promień zgięcia min., ruchomy | 10 x średnica kabla |
| promień zgięcia, min., ułożony na stałe | 5 x średnica kabla |
| Przekrój żyły | 0,34 mm² |
| Przydatność do łańcucha ciągowego | Tak |
| Przyspieszenie | 5 m/s² |
| Prędkość | 5 m/s |
| Rdzeń zgodnie z UL AWM style | 10493 (80 °C / 300 V) |
| Sieciowane radiacyjnie | Nie |
| Wytrzymałość na skręcanie | 360 °/m |
| Zakres temperatur, stały | -40...80 °C |
| Zakres temperatur, zmienny, min. / maks. | -25...80 °C |
| Zewnętrzna okładzina zgodnie z UL AWM style | 20549 (80 °C / 300 V) |
| Średnica zewnętrzna | 5 mm ± 0.2 mm |
| Cykle wpinania | ≥ 100 |
| kodowanie | Kodowanie A |
| LED | Nie |
| Materiał pierścienia gwintowanego | mosiądz, niklowany |
| Moment dokręcający | M12: 0,8 - 1,2 Nm |
| napięcie znamionowe | 125 V |
| Podstawowy materiał obudowy | PUR |
| Powierzchnia styku | pozłacany |
| Prąd znamionowy | 4 A |
| Stopień ochrony |
IP67
IP68 po całkowitym zmontowaniu IP65 IP66 |
| Stopień zanieczyszczenia | 3 |
| Wykonanie | złącze męskie, proste - złącze żeńskie, proste |
| Wytrzymałość izolacji | 108 Ω |
| Zakres temperatury obudowy | -25…+85 °C |
| zmostkowany | Nie |
| Ścieżka połączenia | M12 / M12 |
| napięcie znamionowe | 125 V |
| Wytrzymałość izolacji | 108 Ω |
| Norma dot. łączników wtykowych | IEC 61076-2-101 |
| Nr certyfikatu (cULus) | E307231 |
| Norma dot. łączników wtykowych | IEC 61076-2-101 |
| Wtyk po lewej | M12, Kodowanie A, IP69, styk męski, prosty, Tworzywo sztuczne, nieekranowane |
| Wtyk po prawej | M12, Kodowanie A, IP69, styk żeński, prosty, Tworzywo sztuczne, nieekranowane |
| Nagłówek obrazu-05 | Schemat biegunów |
| Podpis obrazu-05 | Male |
| Nagłówek obrazu-06 | Schemat biegunów |
| Podpis obrazu-06 | Socket |
| Nagłówek obrazu-07 | Schemat połączeń |
| Nagłówek obrazu-08 | Idealne narzędzie: Screwty ® z regulacją momentu obrotowego |
| Podpis obrazu-08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Eplan Data Portal | |
| Powiadomienie o zmianie produktu | |
| Katalogi | |
| Broszury |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ETIM 10.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| ECLASS 15.0 | 27-06-03-11 |
| Dopuszczenia |   |
| ROHS | Zgodny |
| UL File Number Search | |
| Nr certyfikatu (cULus) | E307231 |
-
