Właściwości
| Wersja | Interfejs, RS, 2 x KS (40P), LM2NZF 5.08mm |
| Nr zam. | 1371550000 |

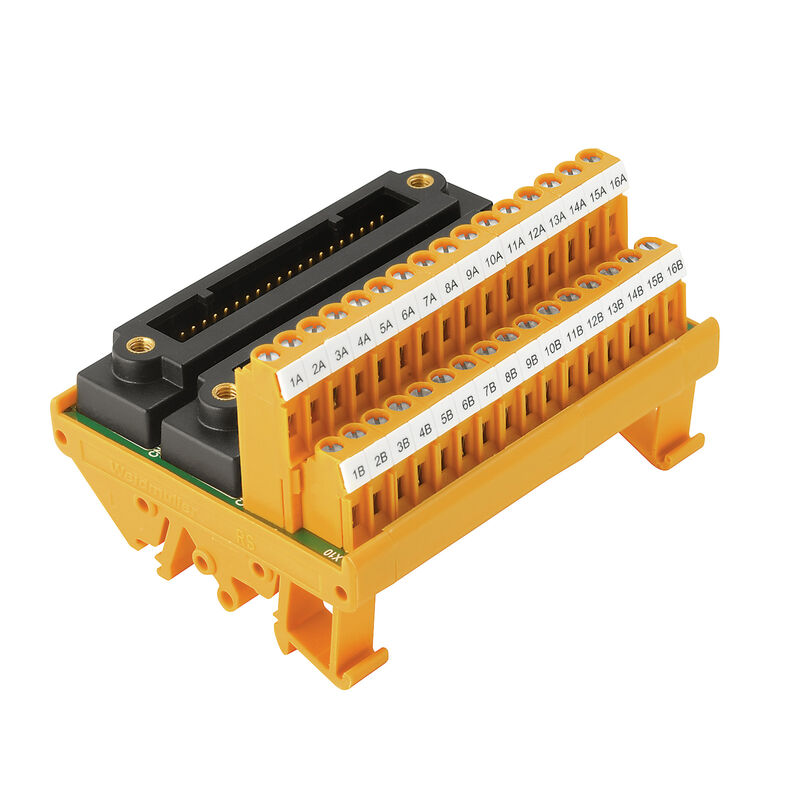

| Typ | TBY-C3-16AI-2KS-Z |
| GTIN (EAN) | 4050118204872 |
| Ilość | 1 szt. |
| Głębokość | 52 mm |
| Głębokość (cale) | 2,047 inch |
| Wysokość | 70 mm |
| Wysokość (cale) | 2,756 inch |
| Szerokość | 90 mm |
| Szerokość (cale) | 3,543 inch |
| Masa netto | 153,84 g |
| Temperatura magazynowania | -40...85 °C |
| Temperatura eksploatacyjna | -25...70 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | f9d70a48-3ece-4d71-ba78-a0d617266ffc |
| wskaźnik stanu LED na kanał | Nie |
| separacja na kanał | Nie |
| rodzaj punktu kontrolnego | Nie |
| przełącznik | No |
| zabezpieczenie przez kanał | Nie |
| status LED napięcia zasilania | Nie |
| bezpiecznik zasilania | Nie |
| liczba biegunów (strona sterownika) | Wtyczka 40-biegunowa |
| przyłącze (strona obiektu) | LM2NZF 5.08mm |
| Przyłącze (strona sterowania) | 2 x KS (40P) |
| napięcie robocze | 50 V AC / 70 V DC |
| prąd maksymalny na kanał | 1 A |
| napięcie znamionowe | < 50 V AC |
| kategoria przepięcia | III |
| stopień zabrudzenia | 2 |
| test napięcia impulsu | 0,8 kV |
| Napięcie probiercze izolacji AC | 0,35 kV |
| długość zdejmowanej izolacji | 7,5 mm |
| elastyczny z tulejką, maks. | 1,5 mm² |
| elastyczny z tulejką, min. | 0,25 mm² |
| elastyczny, maks. H05(07) V-K | 1,5 mm² |
| elastyczny, min. H05(07) V-K | 0,2 mm² |
| Maks. przekrój poprzeczny przewodu, AWG | AWG 14 |
| Min. przekrój poprzeczny przewodu, AWG | AWG 24 |
| obszar zacisku, maks. | 2,5 mm² |
| obszar zacisku, min. | 0,13 mm² |
| rodzaj połączenia | złącze sprężynowe |
| stały, maks. H05(07) V-U | 2,5 mm² |
| stały, min. H05(07) V-U | 0,2 mm² |
| tulejka z kołnierzem z tworzywa sztucznego, maks. | 1,5 mm² |
| rodzaj połączenia | złącze sprężynowe |
| obszar zaciskowy, min. | 0,13 mm² |
| obszar zaciskowy, maks. | 2,5 mm² |
| sztywny, min. H05(07) V-U | 0,2 mm² |
| sztywny, maks. H05(07) V-U | 2,5 mm² |
| elastyczny, min. H05(07) V-K | 0,2 mm² |
| elastyczny, maks. H05(07) V-K | 1,5 mm² |
| elastyczny z tulejką, maks. | 1,5 mm² |
| elastyczny z tulejką, min. | 0,25 mm² |
| tulejka z kołnierzem z tworzywa sztucznego, maks. | 1,5 mm² |
| Przekrój poprzeczny przewodu, min. AWG | AWG 14 |
| Przekrój poprzeczny przewodu, maks. AWG | AWG 24 |
| długość zdejmowanej izolacji | 7,5 mm |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-14-11-52 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Dopuszczenia |  |
| ROHS | Zgodny |
