Właściwości

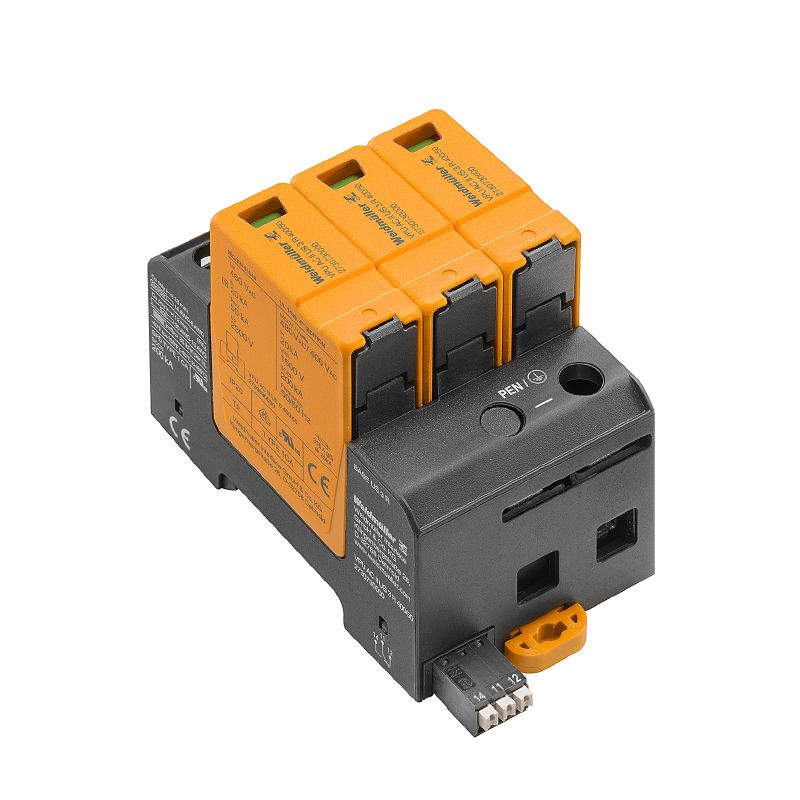

| Wykonanie | Ochronnik przeciwprzepięciowy, Niskie napięcie, Ochrona przeciwprzepięciowa, z zestykiem zdalnym, TN-C |
| Nr zam. | 2730730000 |
| Typ | VPU AC II US 3 R 400/50 |
| GTIN (EAN) | 4050118807370 |
| Ilość | 1 szt. |
| Głębokość | 68 mm |
| Głębokość (cale) | 2,677 inch |
| Głębokość wraz z szyną DIN | 76 mm |
| Wysokość | 104,5 mm |
| Wysokość (cale) | 4,114 inch |
| Szerokość | 54 mm |
| Szerokość (cale) | 2,126 inch |
| Wymiar mocowania wysokość | 75 mm |
| Masa netto | 405 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -40 °C...85 °C |
| Wilgotność | 5 - 95% wilgotności względnej |
| REACH SVHC | / |
| Temperatura otoczenia (eksploatacyjna), maks. | 85 °C |
| Napięcie znamionowe UN | 400 V |
| MCOV (L-PE) | 480 V |
| SCCR | 200 kA |
| In | 20 kA |
| Kategoria | SPD TYPE 1 |
| Przekrój przyłącza AWG, min. | AWG 14 |
| Przekrój przyłącza AWG, maks. | AWG 6 |
| Temperatura otoczenia (eksploatacyjna), min. | -40 °C |
| MODE | all modes |
| VPR (L-L) | 3 000 V |
| VPR (L-PE) | 1 500 V |
| Rodzaj napięcia | AC |
| Sieci energetyczne UL |
Delta System
3-phase WYE |
| długość zdejmowanej izolacji | 12 mm |
| Przekrój podłączanego przewodu, sztywny rdzeń, maks. (AWG) | AWG 10 |
| Przekrój podłączanego przewodu, sztywny rdzeń, min. (AWG) | AWG 30 |
| przekrój przyłącza przewodu, jednodrutowy, maks. | 1,5 mm² |
| przekrój przyłącza przewodu, jednodrutowy, min. | 0,14 mm² |
| rodzaj przyłącza | PUSH IN |
| Barwny |
pomarańczowy
czarny |
| Forma konstrukcyjna |
Obudowa instalacyjna
Insta IP20 |
| Klasa palności wg UL 94 | V-0 |
| Optyczny wskaźnik pracy | zielona = OK, czerwona = uszkodzony odgromnik - wymienić. |
| Robocza wysokość nad poziomem morza | ≤ 4000 m |
| segment | rozdział energii |
| Stopień ochrony | IP20 po zamontowaniu |
| Szyna | TS 35 |
| Wykonanie |
Ochrona przeciwprzepięciowa
z zestykiem zdalnym |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 2 |
| Bezpiecznik |
Brak konieczności stosowania bezpiecznika ≤ 315 A gG
250 A gG @50 kA Isccr 315 A gG @25 kA Isccr |
| Czas reakcji | ≤ 25 ns |
| czasowe przepięcie - TOV | 581 V |
| Klasa prądu zwarciowego ISCCR | 50 kA |
| klasa wymagań wg EN 61643-11 | T2 |
| Klasa wymagań zgodnie z IEC 61643-11 | Typ II |
| Koordynacja energii (≤10 m) |
Typ II
Typ III |
| Liczba biegunów | 3 |
| maksymalne napięcie stałe, Uc (AC) | 480 V |
| Napięcie sieciowe | 277 V / 480 V |
| napięcie znamionowe (AC) | 400 V |
| Normy |
IEC61643-11, EN61643-11
UL 1449 NFPA 79 |
| Poziom ochrony Up dla IN (L/N-PE) | ≤ 2.3 kV |
| Prąd upływu przy Un | 0,5 mA |
| Prąd wyładowczy Imaks. (8/20µs) przewód-PE | 50 kA |
| Prąd wyładowczy In (8/20µs) przewód-PE | 20 kA |
| Rodzaj napięcia | AC |
| Sieć niskiego napięcia | TN-C |
| Styk sygnalizacyjny | 250 V 1A 1CO |
| Typ SPD | T2 |
| Zakres częstotliwości, maks. | 60 Hz |
| Zakres częstotliwości, min. | 50 Hz |
| Zdolność wygaszania prądu następczego Ifi | nie uwzględnia się prądu następczego w sieci |
| Długość odizolowania | 18 mm |
| Metoda wykonywania złącz | złącze śrubowe |
| Rodzaj przyłącza | złącze śrubowe |
| Długość usunięcia izolacji przyłącza pomiarowego | 18 mm |
| Moment obrotowy dociągający, min. | 2 Nm |
| Moment obrotowy dociągający, maks. | 4,5 Nm |
| Zakres zacisków przyłącza pomiarowego | 16 mm² |
| Zakres zaciskania, min. | 4 mm² |
| Zakres zaciskania, maks. | 35 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 14 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 6 |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 2,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 35 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 4 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 35 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min. | 2,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks. | 35 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 2,5 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 35 mm² |
| Nr certyfikatu (cULus) | E354261 |
| Czasokres | 5 lat |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_157364) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_154530) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2730730000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2730730000) |
| Dokumentacja użytkownika | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_188076) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| Dopuszczenia |    |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E354261 |
