Właściwości

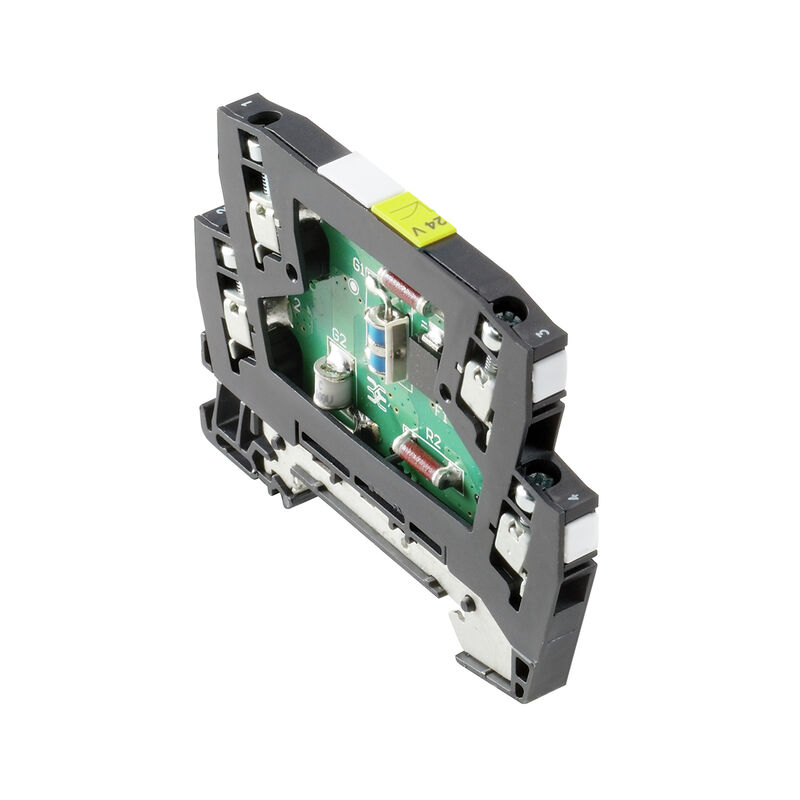

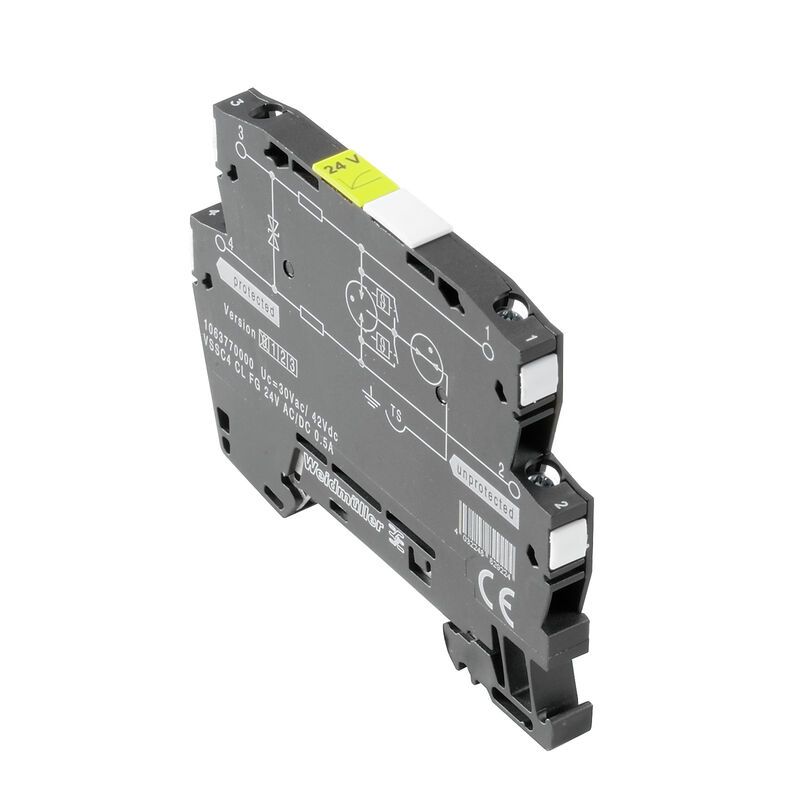

| Wersja | Ochrona przeciwprzepięciowa mierzenie - sterowanie - regulacja, Ochrona przeciwprzepięciowa, MSR, UP(L/N-PE) ≤ 1500 V |
| Nr zam. | 1063760000 |
| Typ | VSSC4 CL FG 12VDC 0.5A |
| GTIN (EAN) | 4032248829217 |
| Ilość | 10 szt. |
| Głębokość | 58,5 mm |
| Głębokość (cale) | 2,303 inch |
| Wysokość | 76 mm |
| Wysokość (cale) | 2,992 inch |
| Szerokość | 6,2 mm |
| Szerokość (cale) | 0,244 inch |
| Masa netto | 27,4 g |
| Temperatura magazynowania | -40 °C...80 °C |
| Temperatura eksploatacyjna | -40 °C...70 °C |
| Wilgotność | 5...96 % |
| SIL zgodnie z normą IEC 61508 | 3 |
| MTTF | 3 936 a |
| SFF | 93,28 % |
| λges | 29 |
| PFH w 1*10-9 1/h | 1.95 |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| Nr certyfikatu (UL) | E311081 |
| Certyfikat UL | [UL Zertifikat](PDF/E311081VOL1SEC3.pdf) |
| Grupa gazów A, B | IIC |
| Grupa gazów C | IIB |
| Grupa gazów D | IIA |
| Indukcyjność wewnętrzna, maks. LI | 0 µH |
| Napięcie wejściowe, maks. Ui | 15 V |
| Pojemność wewnętrzna, maks. CI | 1 nF |
| Wejście prądowe, maks. II | 500 mA |
| Barwny | czarny |
| Forma konstrukcyjna | Zacisk |
| funkcja rozłączająca | Nie |
| Klasa palności wg UL 94 | V-0 |
| Optyczny wskaźnik pracy | Nie |
| segment | mierzenie - sterowanie - regulowanie |
| Stopień ochrony | IP20 |
| Szyna | TS 35 |
| Wykonanie | Ochrona przeciwprzepięciowa, MSR |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 2 |
| Bezpiecznik | 0,5 A |
| klasa wymagań wg IEC 61643-21 |
C2
C3 D1 |
| Liczba biegunów | 1 |
| Maksymalne napięcie stałe, Uc (DC) | 15 V |
| napięcie znamionowe (DC) | 12 V |
| Normy |
IEC 61643-21
HART-compatible |
| odporność na prąd udarowy C2 | 2,5 kA 8/20 µs 5 kV 1,2/50 µs |
| odporność na prąd udarowy C3 | 50 A 10/1000 μs |
| odporność na prąd udarowy D1 | 0,5 kA 10/350 μs |
| Poziom ochrony UP (typ.) | ≤ 1500 V |
| Prąd rozładowania, maks. (8/20 µs) | 10 kA |
| Prąd testu ochrony odgromowej Iimpuls (10/350 µs) | 0,5 kA |
| Prąd testu ochrony odgromowej Iimpuls (10/350 µs) przewód-PE | 0,5 kA |
| Prąd wyładowczy Imaks. (8/20µs) przewód-PE | 5 kA |
| Prąd wyładowczy Imaks. (8/20µs) przewód-przewód | 5 kA |
| Prąd wyładowczy In (8/20µs) przewód-PE | 2,5 kA |
| Prąd wyładowczy In (8/20µs) przewód-przewód | 2,5 kA |
| Prąd znamionowy IN | 500 mA |
| Rezystancja skrośna | 1,8 Ω 10 % |
| Rodzaj napięcia | DC |
| tryb awarii przeciążeniowej | tryb 2 |
| Tłumienność wtrąceniowa | 791,76 kHz |
| wytrzymałość napięciowa przy FG względem PE | ≥ 500 V |
| właściwości transmisji sygnałów (-3 dB) | 750 KHz |
| zdolność resetowania impulsu | ≤ 20 ms |
| Certyfikat GOST | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Długość odizolowania | 10 mm |
| Rodzaj przyłącza | złącze śrubowe |
| Moment obrotowy dociągający, min. | 0,5 Nm |
| Moment obrotowy dociągający, maks. | 0,8 Nm |
| Zakres zaciskania, min. | 0,5 mm² |
| Zakres zaciskania, maks. | 4 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 6 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min. | 0,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks. | 4 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 0,5 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 4 mm² |
| Certyfikat cUL | [cUL Certificate](pdf/VSSC.PDF) |
| Informacje produktowe | Tryb 2: Stan, w którym część SPD ograniczająca napięcie była zwarta ze względu na bardzo małą impedancję w SPD. Linia jest niesprawna, ale urządzenia pomiarowe są nadal chronione przez obwody krótkiego spięcia. |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86289) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49247) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1063760000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1063760000) |
| Dokumentacja użytkownika | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

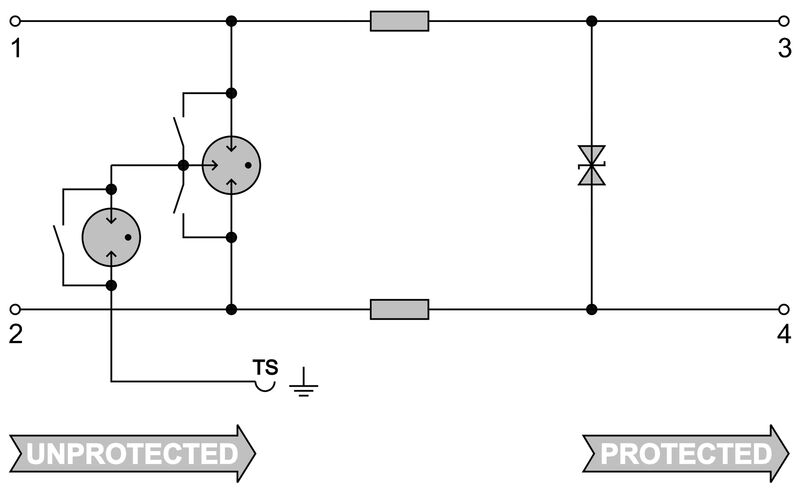

| Długa specyfikacja | Ochrona przepięciowa w jednoczęściowym, o szerokości 6,2 mm, module na szynę nośną do obsługiwanego bez potencjału ziemi obwodu sygnałowego z 12 V DC w technice 2-przewodowej. Tu może być chroniona pętla prądowa z maks. 0,5A. Montaż zacisku jest jednocześnie stworzeniem iskiernika do uziemienia o wysokiej wartości omowej pomiędzy szyną nośną (ziemia) i potencjałem odniesienia (masa) obwodu zabezpieczającego. Optyczne oznakowanie zacisku według rodzaju obwodu zabezpieczającego i wysokości napięcia. Możliwość opisu na złączce. |
| Krótka specyfikacja | Ochrona przeciwprzepięciowa w jednoczęściowym, o szerokości 6,2 mm, module szyny nośnej do obsługiwanego bez potencjału ziemi obwodu sygnałowego w technice 2-przewodowej. Wykonanie:12VDC |
| Dopuszczenia |      |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UL) | E311081 |
