Właściwości
| Wersja | Zacisk modułowy wielorzędowy, złącze śrubowe, pomarańczowy, 2.5 mm², 400 V, 400 V, liczba przyłączeń: 4, liczba poziomów: 2, TS 35, V-0, Wemid |
| Nr zam. | 1021560000 |

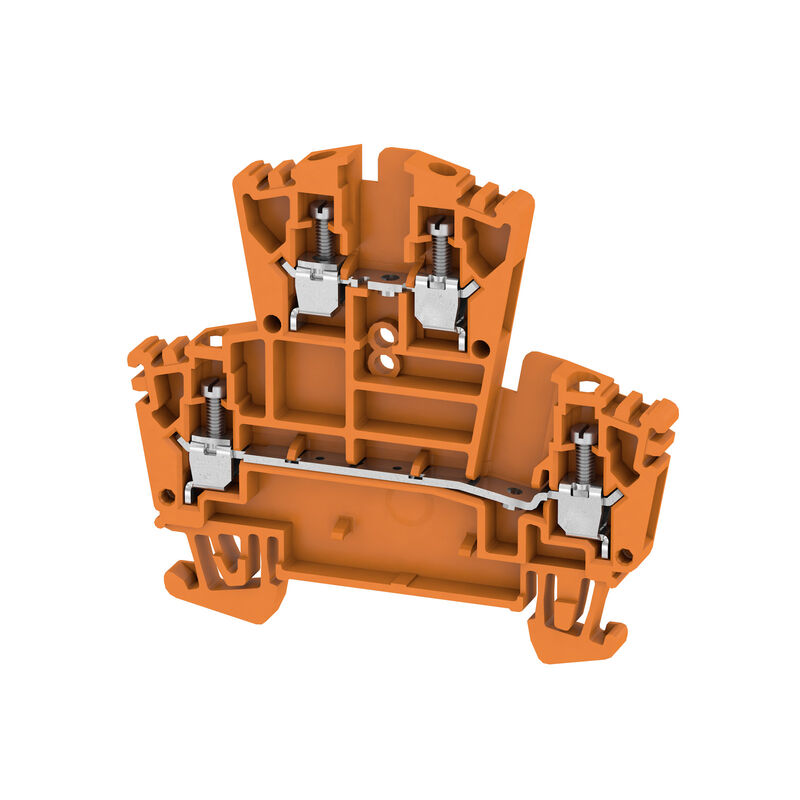

| Typ | WDK 2.5 OR |
| GTIN (EAN) | 4008190415402 |
| Ilość | 100 szt. |
| Głębokość | 63 mm |
| Głębokość (cale) | 2,48 inch |
| Głębokość wraz z szyną DIN | 63 mm |
| Wysokość | 69,5 mm |
| Wysokość (cale) | 2,736 inch |
| Szerokość | 5,1 mm |
| Szerokość (cale) | 0,201 inch |
| Masa netto | 12,124 g |
| Temperatura magazynowania | -25 °C...55 °C |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | pomarańczowy |
| Klasa palności wg UL 94 | V-0 |
| nr certyfikatu (ATEX) | DEMKO15ATEX1346U |
| Nr certyfikatu (IECEX) | IECEXULD15.0003U |
| Napięcie maks. (ATEX) | 275 V |
| Prąd (ATEX) | 21 A |
| Maks. przekrój przewodu (ATEX) | 4 mm² |
| Napięcie maks. (IECEX) | 275 V |
| Prąd (IECEX) | 21 A |
| Maks. przekrój przewodu (IECEX) | 4 mm² |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Oznakowanie EN 60079-7 | Ex eb II C Gb |
| Etykieta Ex 2014/34/WE | II 2 G D |
| Wykonanie |
Złącze śrubowe
do przykręcanego połączenia poprzecznego wolne z jednej strony |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 2 |
| liczba poziomów | 2 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| Szyna | TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, min. | 0,5 mm² |
| liczba identycznych złączy | 1 |
| otwarte strony | z prawej strony |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Tak |
| Rodzaj przyłącza, kolejne przyłącze | złącze śrubowe |
| Długość odizolowania | 10 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 4 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 4 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 1,5 mm² |
| Moment obrotowy dociągający, maks. | 0,6 Nm |
| Moment obrotowy dociągający, min. | 0,4 Nm |
| przekrój przyłącza przewodu AWG, min. | AWG 30 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 4 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 4 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Rodzaj przyłącza | złącze śrubowe |
| Rodzaj przyłącza 2 | złącze śrubowe |
| sprawdzian trzpieniowy wg 60 947-1 | A3 |
| stopień momentu obrotowego z wkrętakiem elektrycznym Typ DMS | 1 |
| Wielkość ostrza | 0,6 x 3,5 mm |
| Zakres zaciskania, maks. | 4 mm² |
| Zakres zaciskania, min. | 0,05 mm² |
| śruba dociskowa | M 2,5 |
| Maks. przekrój przewodu (CSA) | 12 AWG |
| Min. przekrój przewodu (CSA) | 26 AWG |
| Napięcie rozm. C (CSA) | 300 V |
| Nr certyfikatu (CSA) | 12400-135 |
| Prąd Gr C (CSA) | 10 A |
| Normy | IEC 60947-7-1 |
| przekrój przyłącza przewodu AWG, min. | AWG 30 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Szyna | TS 35 |
| Przekrój pomiarowy | 2,5 mm² |
| Napięcie znamionowe | 400 V |
| Znamionowe napięcie stałe | 400 V |
| Prąd znamionowy | 24 A |
| Prąd przy maksymalnym oprzewodowaniu | 32 A |
| Normy | IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 1,33 mΩ |
| Znamionowe napięcie udarowe | 6 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 0,77 W |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. B (UR) | 300 V |
| Napięcie rozm. C (UR) | 300 V |
| Nr certyfikatu (UR) | E60693 |
| Prąd Gr B (UR) | 20 A |
| Prąd Gr C (UR) | 20 A |
| Wielkość przewodu Factory wiring max (UR) | 12 AWG |
| Wielkość przewodu Factory wiring min (UR) | 22 AWG |
| Wielkość przewodu Field wiring max (UR) | 12 AWG |
| Wielkość przewodu Field wiring min (UR) | 22 AWG |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35709)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253965) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178479) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253966) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37644) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_76891) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_76893) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89271) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89275) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153724) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153735) [POLSKIREJ certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156119) [NEMKO Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156621) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59618) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1021560000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1021560000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1021560000&norm=0) |
| Dokumentacja użytkownika |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI WDK 2.5 DU PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_102817) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| Dopuszczenia |              |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E60693 |
| Nr certyfikatu (cURusEX) | E184763 |
