Właściwości

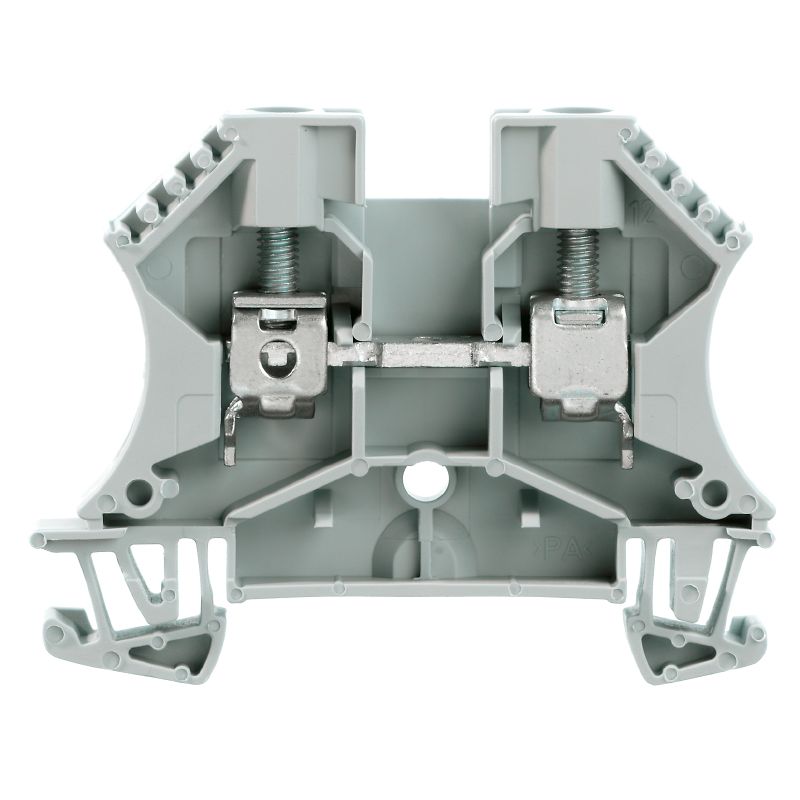

| Wersja | Blok zacisku przelotowego, złącze śrubowe, szary, 6 mm², 41 A, 800 V, liczba przyłączeń: 2 |
| Nr zam. | 1039600000 |
| Typ | WDU 6 GR |
| GTIN (EAN) | 4008190861254 |
| Ilość | 100 szt. |
| Głębokość | 46,5 mm |
| Głębokość (cale) | 1,831 inch |
| Głębokość wraz z szyną DIN | 47 mm |
| Wysokość | 60 mm |
| Wysokość (cale) | 2,362 inch |
| Szerokość | 7,9 mm |
| Szerokość (cale) | 0,311 inch |
| Masa netto | 12,81 g |
| Temperatura magazynowania | -25 °C...55 °C |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | szary |
| Klasa palności wg UL 94 | V-0 |
| nr certyfikatu (ATEX) | DEMKO14ATEX1338U |
| Nr certyfikatu (IECEX) | IECEXULD14.0005U |
| Napięcie maks. (ATEX) | 690 V |
| Prąd (ATEX) | 41 A |
| Maks. przekrój przewodu (ATEX) | 10 mm² |
| Napięcie maks. (IECEX) | 690 V |
| Prąd (IECEX) | 41 A |
| Maks. przekrój przewodu (IECEX) | 10 mm² |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Oznakowanie EN 60079-7 | Ex eb II C Gb |
| Etykieta Ex 2014/34/WE | II 2 G D |
| Wykonanie |
Złącze śrubowe
do przykręcanego połączenia poprzecznego wolne z jednej strony |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| Szyna | TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, max. | 2,5 mm² |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, max. | 2,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, min. | 0,5 mm² |
| liczba identycznych złączy | 1 |
| otwarte strony | z prawej strony |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Tak |
| Rodzaj przyłącza, kolejne przyłącze | złącze śrubowe |
| bliźniacza tulejka kablowa, maks. | 4 mm² |
| bliźniacza tulejka kablowa, min. | 0,5 mm² |
| Długość odizolowania | 12 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 6 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 1,5 mm² |
| Moment obrotowy dociągający, maks. | 1,6 Nm |
| Moment obrotowy dociągający, min. | 0,8 Nm |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 6 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 6 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 10 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 10 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 8 |
| Rodzaj przyłącza | złącze śrubowe |
| sprawdzian trzpieniowy wg 60 947-1 | A5 |
| stopień momentu obrotowego z wkrętakiem elektrycznym Typ DMS | 3 |
| Wielkość ostrza | 0,8 x 4,0 mm |
| Zaciskany przewód |
|
| Zakres zaciskania, maks. | 10 mm² |
| Zakres zaciskania, min. | 0,22 mm² |
| śruba dociskowa | M 3,5 |
| Maks. przekrój przewodu (CSA) | 8 AWG |
| Min. przekrój przewodu (CSA) | 22 AWG |
| Napięcie rozm. C (CSA) | 600 V |
| Nr certyfikatu (CSA) | 200039-1057876 |
| Prąd Gr C (CSA) | 50 A |
| przesunięcie TS 35 | 32 mm |
| Normy | IEC 60947-7-1 |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 8 |
| Szyna | TS 35 |
| Przekrój pomiarowy | 6 mm² |
| Napięcie znamionowe | 800 V |
| Znamionowe napięcie stałe | 800 V |
| Prąd znamionowy | 41 A |
| Prąd przy maksymalnym oprzewodowaniu | 57 A |
| Normy | IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 0,78 mΩ |
| Znamionowe napięcie udarowe | 8 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 1,31 W |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. C (UR) | 600 V |
| Nr certyfikatu (UR) | E60693 |
| Prąd Gr C (UR) | 50 A |
| Wielkość przewodu Factory wiring max (UR) | 8 AWG |
| Wielkość przewodu Factory wiring min (UR) | 22 AWG |
| Wielkość przewodu Field wiring max (UR) | 8 AWG |
| Wielkość przewodu Field wiring min (UR) | 22 AWG |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35485)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37560) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253960) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42060) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42061) [NEMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152186) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153735) [POLSKIREJ certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156118) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [16-AV4BO-0265U.](https://mdcop.weidmueller.com/mediadelivery/asset/900_318066) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59802) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1039600000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1039600000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1039600000&norm=0) |
| Dokumentacja użytkownika |
[NTI WDU/WPE 6](https://mdcop.weidmueller.com/mediadelivery/asset/900_35407)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Dopuszczenia |                 |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Nr certyfikatu (UR) | E60693 |
| Nr certyfikatu (cURusEX) | E184763 |
Akcesoria
-
Nr. produktu:1906000000Jedn. opak.:420 szt.
WS, Znakowanie zacisków, 12 x 8 mm, Raster w mm (P): 8.00 Weidmueller, biały
-
Nr. produktu:1112950000Jedn. opak.:48 szt.
znaczniki grupowe, Osłona, 33.3 x 8 mm, Raster w mm (P): 8.00 WDU 4, WEW 35/2, ZEW 35/2, żółty
-
Nr. produktu:1112940000Jedn. opak.:48 szt.
znaczniki grupowe, Osłona, 33.3 x 8 mm, Raster w mm (P): 8.00 WDU 4, WEW 35/2, ZEW 35/2, biały
-
Nr. produktu:1636530000Jedn. opak.:20 szt.
Oznacznik złączek, Znakowanie zacisków, 15 x 7 mm, Raster w mm (P): 5.00 Weidmueller, biały
-
Nr. produktu:1611930000Jedn. opak.:20 szt.
Oznacznik złączek, Znakowanie zacisków, 32 x 7 mm, Raster w mm (P): 5.00 Weidmueller, biały
-
-
Nr. produktu:0517960000Jedn. opak.:20 szt.
SCHT, Znakowanie zacisków, 39.3 x 8 mm, Raster w mm (P): 7.00 Weidmueller, biały
-
Nr. produktu:1805520000Jedn. opak.:100 szt.
Akcesoria, Element do umieszczenia oznakowania
-
Nr. produktu:1805490000Jedn. opak.:100 szt.
Akcesoria, Element do umieszczenia oznakowania
-
Nr. produktu:2007130000Jedn. opak.:500 szt.
Dekafix, Znakowanie zacisków, 5 x 8 mm, Weidmueller, biały
-
Nr. produktu:1856740000Jedn. opak.:800 szt.
Dekafix, Znakowanie zacisków, 5 x 8 mm, Raster w mm (P): 8.00 Weidmueller, biały
-
Nr. produktu:1052360000Jedn. opak.:50 szt.
Złącze krosujące (terminal), przykręcany, żółty, 57 A, Liczba biegunów: 2, Raster w mm (P): 8.00, Izolowany: Tak, Szerokość: 7.6 mm
-
Nr. produktu:1054760000Jedn. opak.:50 szt.
Złącze krosujące (terminal), przykręcany, żółty, 57 A, Liczba biegunów: 3, Raster w mm (P): 8.00, Izolowany: Tak, Szerokość: 7.6 mm
-
Nr. produktu:1052260000Jedn. opak.:20 szt.
Złącze krosujące (terminal), przykręcany, żółty, 57 A, Liczba biegunów: 10, Raster w mm (P): 8.00, Izolowany: Tak, Szerokość: 7.6 mm
-
Nr. produktu:1054860000Jedn. opak.:50 szt.
Złącze krosujące (terminal), przykręcany, żółty, 57 A, Liczba biegunów: 4, Raster w mm (P): 8.00, Izolowany: Tak, Szerokość: 7.6 mm
-
Nr. produktu:1061200000Jedn. opak.:50 szt.
Wspornik końcowy, Ciemnobeżowy, TS 35, HB, Wemid, Szerokość: 8 mm, 100 °C
-
Nr. produktu:1071020000Jedn. opak.:50 szt.
Gniazdo (terminal), Głębokość wtykania: 11.1 mm, Głębokość: 26.6 mm
-
Nr. produktu:1312520000Jedn. opak.:50 szt.
Gniazdo (terminal), Głębokość wtykania: 11.1 mm
-
Nr. produktu:1071000000Jedn. opak.:50 szt.
Gniazdo (terminal), Głębokość wtykania: 11.1 mm, Głębokość: 26.6 mm
-
Nr. produktu:1071010000Jedn. opak.:50 szt.
Gniazdo (terminal), Głębokość wtykania: 11.1 mm, Głębokość: 26.6 mm
-
Nr. produktu:1071080000Jedn. opak.:50 szt.
Gniazdo (terminal), Głębokość wtykania: 11.1 mm, Głębokość: 26.6 mm
-
Nr. produktu:1071040000Jedn. opak.:50 szt.
Gniazdo (terminal), Głębokość wtykania: 11.1 mm, Głębokość: 26.6 mm
-
Nr. produktu:1071030000Jedn. opak.:50 szt.
Gniazdo (terminal), Głębokość wtykania: 11.1 mm, Głębokość: 26.6 mm
-
Nr. produktu:1778990000Jedn. opak.:50 szt.
Gniazdo (terminal), Głębokość wtykania: 11.1 mm, Głębokość: 26.6 mm
-
-
Nr. produktu:1050000000Jedn. opak.:50 szt.
Płytka końcowa (styki), Ciemnobeżowy, Wysokość: 56 mm, Szerokość: 1.5 mm, V-0, Wemid
-
Nr. produktu:1050180000Jedn. opak.:20 szt.
Płytka końcowa i dzieląca styków, niebieski, Wysokość: 56 mm, Szerokość: 1.5 mm, V-0, Wemid
-
Nr. produktu:1050100000Jedn. opak.:20 szt.
Płytka końcowa i dzieląca styków, Ciemnobeżowy, Wysokość: 56 mm, Szerokość: 1.5 mm, V-0, Wemid
-
Nr. produktu:1966380000Jedn. opak.:50 szt.
Płytka końcowa (styki), Ciemnobeżowy, Wysokość: 54.5 mm, Szerokość: 0.35 mm, V-0, Wemid
-
Nr. produktu:1050080000Jedn. opak.:50 szt.
Płytka końcowa (styki), niebieski, Wysokość: 56 mm, Szerokość: 1.5 mm, V-0, Wemid
-
Nr. produktu:1058800000Jedn. opak.:20 szt.
Płyta separacyjna (terminal), Ciemnobeżowy, Wysokość: 86 mm, Szerokość: 3 mm, V-0, Wemid
-
Nr. produktu:1632350000Jedn. opak.:25 szt.
Zacisk pomiarowy (terminal), 1.5 mm², 250 V, 6 A
