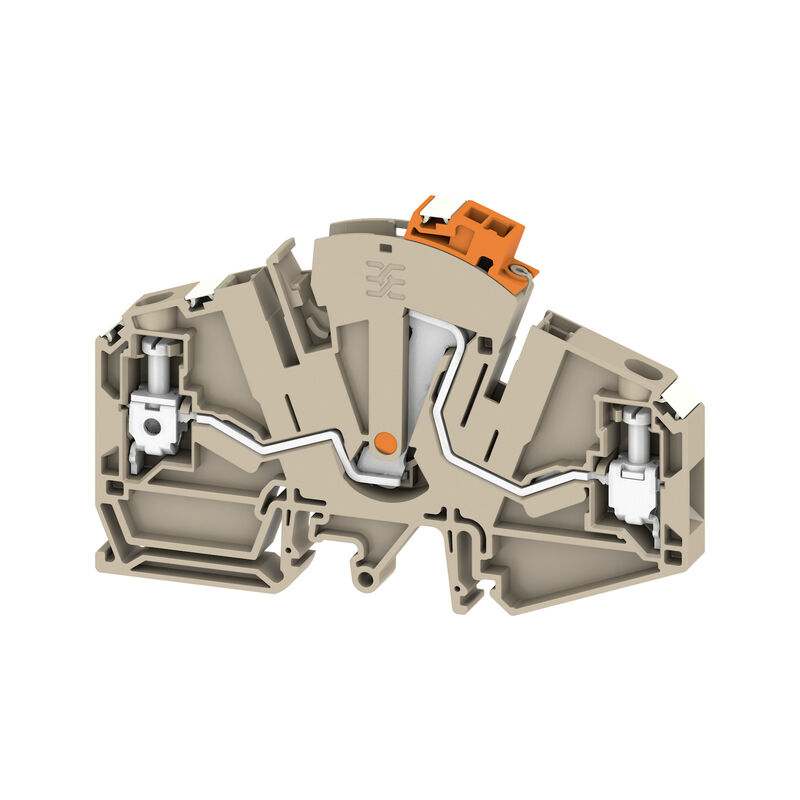

WTTB 6 DL
WTTB 6 DL
WTTB 6 DL

WTTB 6 DL

변압기 분리 단자대 측정, 스크류 결선, 500, 30, 2

항목 번호 2792440000
컨피규레이터에서 열기
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 65 관련 제품 21
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 시스템 사양 weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Allgemeines 등급 데이터 분류

승인

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)

일반 주문 데이터

Ausfuehrung
변압기 분리 단자대 측정, 스크류 결선, 500, 30, 2
Best.-Nr.
2792440000
Art
WTTB 6 DL
GTIN (EAN)
4064675074311
VPE
50 items

치수 및 중량

Tiefe
69 mm
깊이 (인치)
2,717 inch
Höhe
100 mm
높이 (인치)
3,937 inch
Breite
8,1 mm
폭 (인치)
0,319 inch
Nettogewicht
33 g

온도

Lagertemperatur
-25 °C...55 °C
연속 작동 온도, 최소
-60 °C
연속 작동 온도, 최대
130 °C

환경 제품 규정 준수

RoHS-Konformitätsstatus
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

자재 데이터

Werkstoff
Wemid
Farbe
진한 베이지색
Brennbarkeitsklasse nach UL 94
V-0

시스템 사양

Abschlussplatte erforderlich
예
Anzahl der Potentiale
1
레벨 수
1
레벨당 클램프 지점 개수
2
Anzahl der Potentiale pro Etage
1
Tragschiene
TS 35
TS 32
N-Funktion
아니요
PE-Funktion
아니요
PEN-Funktion
아니요

weitere technische Daten

Montageart
gerastet
Offene Seiten
오른쪽
rastbar
예

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss
Schraubanschluss

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge
12 mm
Anschlussart
Schraubanschluss
Anschlussrichtung
seitlich
Anzahl Anschlüsse
2
Anzugsdrehmoment, max.
1,6 Nm
Anzugsdrehmoment, min.
0,8 Nm
Klemmbereich, max.
10 mm²
Klemmbereich, min.
0,5 mm²
Klingenmaß
0,8 x 4,0 mm
Lehrdorn nach 60 947-1
A4
Leiteranschlussquerschnitt AWG, max.
AWG 8
Leiteranschlussquerschnitt AWG, min.
AWG 22
Leiteranschlussquerschnitt, eindrähtig, max.
10 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
6 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
6 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
10 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
10 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,5 mm²

Allgemeines

Leiteranschlussquerschnitt AWG, max.
AWG 8
Leiteranschlussquerschnitt AWG, min.
AWG 22
Normen
IEC 60947-7-1
Tragschiene
TS 35
TS 32

등급 데이터

Bemessungsquerschnitt
6 mm²
Bemessungsspannung DC
500 V
Nennstrom
30 A
Strom bei max. Leiter
30 A
Normen
IEC 60947-7-1
IEC 60947-7-x에 따른 체적 저항률
0,78 mΩ
Bemessungsstoßspannung
6 kV
Verschmutzungsgrad
3
Überspannungskategorie
III

분류

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
