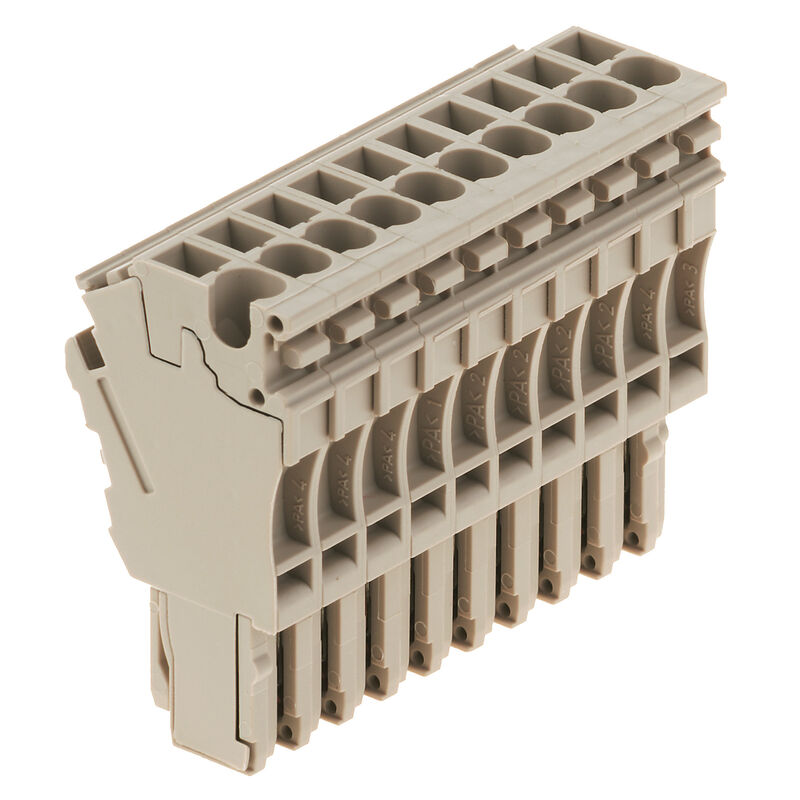

ZP 2.5/1AN/QV/10

Seria Z, Złącze wtykowe, Ciemnobeżowy, montaż bezpośredni

Nr. produktu 1815280000

Właściwości

Ogólne dane zamówieniowe

Wersja	Seria Z, Złącze wtykowe, Ciemnobeżowy, montaż bezpośredni
Nr zam.	1815280000
Typ	ZP 2.5/1AN/QV/10
GTIN (EAN)	4032248342563
Ilość	20 szt.

Wymiary i masa

Głębokość	41 mm
Głębokość (cale)	1,614 inch
Wysokość	23 mm
Wysokość (cale)	0,906 inch
Szerokość	51 mm
Szerokość (cale)	2,008 inch
Masa netto	32,48 g

Temperatury

Temperatura magazynowania	-25 °C...55 °C
długotrwała temperatura użytkowa, min.	-50
długotrwała temperatura użytkowa, maks.	120

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, bez wyłączenia
REACH SVHC	No SVHC above 0.1 wt%

dane tworzywa

tworzywo	Wemid
Barwny	Ciemnobeżowy
Klasa palności wg UL 94	V-0

parametry systemu

Wykonanie	zestaw wtyków Łącznik poprzeczny wtykowy Złącze sprężynowe
niezbędna płyta zamykająca	Nie
liczba poziomów	1
liczba zacisków na poziom	1
poziomy wewnętrznie zmostkowane	Nie
Przyłącze PE	Nie

dalsze dane techniczne

otwarte strony	zamknięta
rodzaj montażu	wtykany
Wskazówka montażowa	montaż bezpośredni

przewody zaciskane (złącze wymiarowane)

Długość odizolowania	10 mm
kierunek podłączenia	u góry
liczba przyłączeń	10
przekrój przyłącza przewodu AWG, min.	AWG 12
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.	2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.	0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.	2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.	0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.	0,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.	4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.	4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.	0,5 mm²
przekrój przyłączeniowy przewodu AWG, maks.	AWG 26
Rodzaj przyłącza	złącze wtykowe
sprawdzian trzpieniowy wg 60 947-1	A2
Wielkość ostrza	0,6 x 3,5 mm
Zakres zaciskania, maks.	4 mm²
Zakres zaciskania, min.	0,13 mm²

dane znamionowe wg CSA

Maks. przekrój poprzeczny przewodu (cCSAusX)	12 AWG
Min. przekrój poprzeczny przewodu (cCSAusX)	26 AWG
napięcie Gr C (cCSAus)	300 V
napięcie Gr D (cCSAus)	600 V
Nr certyfikatu (cCSAus)	154685-1460993
prąd Gr C (cCSAus)	20 A
prąd Gr D (cCSAus)	5 A

Informacje ogólne

Liczba biegunów	10
Normy	Zgodnie z wymaganiami IEC 60947-7-1
przekrój przyłącza przewodu AWG, min.	AWG 12
przekrój przyłączeniowy przewodu AWG, maks.	AWG 26
Wskazówka montażowa	montaż bezpośredni

dane znamionowe

Przekrój pomiarowy	2,5 mm²
Napięcie znamionowe	500 V
napięcie znamionowe do złącza sąsiedniego	500 V
Maks. napięcie wspornika zacisku i systemu wtykowego	690 V
Znamionowe napięcie stałe	500 V
Prąd znamionowy	24 A
Prąd przy maksymalnym oprzewodowaniu	24 A
Normy	Zgodnie z wymaganiami IEC 60947-7-1
Rezystancja objętościowa wg IEC 60947-7-x	1,33 mΩ
Znamionowe napięcie udarowe	6 kV
znamionowe napięcie udarowe do złącza sąsiedniego	6 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x	0,77 W

dane znamionowe wg UL

Napięcie rozm. C (cURus)	300 V
Napięcie rozm. D (cURus)	600 V
Nr certyfikatu (cURus)	E60693
Prąd rozm. C (cURus)	20 A
Prąd rozm. D (cURus)	5 A
Wielkość przewodu Factory wiring max (cURus)	12 AWG
Wielkość przewodu Factory wiring min (cURus)	26 AWG
Wielkość przewodu Field wiring max (cURus)	12 AWG
Wielkość przewodu Field wiring min (cURus)	26 AWG

Pobieranie

Dopuszczenie/Certyfikat/Deklaracja zgodności	[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_185121) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_185122) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Dane projektowe	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_44739)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1815280000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1815280000)
Dokumentacja użytkownika	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)

Klasyfikacje

ETIM 6.0	EC002848
ETIM 7.0	EC002848
ETIM 8.0	EC002848
ETIM 9.0	EC002848
ECLASS 9.0	27-14-11-92
ECLASS 9.1	27-14-11-92
ECLASS 10.0	27-14-11-92
ECLASS 11.0	27-14-11-92
ECLASS 12.0	27-14-11-92
ECLASS 13.0	27-25-03-90
ECLASS 14.0	27-25-03-90

Dopuszczenia

Dopuszczenia	![CCSAUS](/picture/CCSAUS.gif) ![CE](/picture/CE.gif) ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif)
ROHS	Zgodny
UL File Number Search	[Witryna UL](LINK/UL_search.html)
Nr certyfikatu (cURus)	E60693
