Свойства

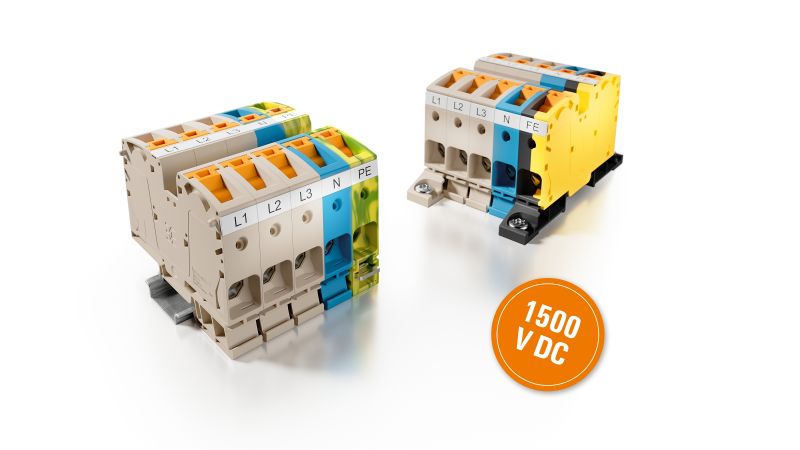

| Версия | Проходная клемма, PUSH IN, 35 mm², 1000 V, 125 A, Темно-бежевый |
| Заказ № | 2552120000 |
| Тип | A2C 35 3FT-PE |
| GTIN (EAN) | 4050118696707 |
| Кол. | 1 Штука |
| Глубина | 71,5 mm |
| Глубина (дюймов) | 2,815 inch |
| Высота | 101,5 mm |
| Высота (в дюймах) | 3,996 inch |
| Ширина | 64 mm |
| Ширина (в дюймах) | 2,52 inch |
| Масса нетто | 349,29 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Материал | Материал Wemid |
| Цветовой код | Темно-бежевый |
| Цвет элементов управления | оранжевый |
| Класс пожаростойкости UL 94 | V-0 |
| Сертификат № (ATEX) | TUEV16ATEX7909U |
| Сертификат № (IECEX) | IECEXTUR16.0036U |
| Макс. напряжение (ATEX) | 880 V |
| Ток (ATEX) | 105 A |
| Поперечное сечение провода, макс. (ATEX) | 35 mm² |
| Макс. напряжение (IECEX) | 880 V |
| Ток (IECEX) | 105 A |
| Поперечное сечение провода, макс. (IECEX) | 35 mm² |
| Требуется концевая пластина | Нет |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 8 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Да |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Да |
| Функция PEN | Нет |
| Вид крепления | TS 35 |
| Вид монтажа | TS 35 |
| Открытые страницы | закрытый |
| Проверенное на взрывозащищенность исполнение | Да |
| с фиксатором | Да |
| Тип соединения, дополнительное соединение | PUSH IN |
| Вид соединения | PUSH IN |
| Диапазон зажима, макс. | 35 mm² |
| Диапазон зажима, мин. | 2,5 mm² |
| Длина зачистки изоляции | 25 mm |
| Кабельный наконечник для обжима двух проводов, макс. | 10 mm² |
| Кабельный наконечник для обжима двух проводов, мин. | 2,5 mm² |
| Количество соединений | 8 |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 2 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 12 |
| Размер лезвия | 1,0 x 5,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 35 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 35 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 10 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 10 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 16 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 35 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 35 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 2,5 mm² |
| Напряжение, класс B (CSA) | 1000 V |
| Напряжение, класс C (CSA) | 1000 V |
| Напряжение, класс D (CSA) | 600 V |
| Поперечное сечение провода, макс. (CSA) | 2 AWG |
| Поперечное сечение провода, мин. (CSA) | 12 AWG |
| Сертификат № (CSA) | 200039-70089609 |
| Ток, разм. B (CSA) | 101 A |
| Ток, разм. C (CSA) | 101 A |
| Ток, разм. D (CSA) | 15 A |
| Количество полюсов | 4 |
| Нормы |
IEC 60947-7-1
IEC 60947-7-2 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 2 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 12 |
| Рейка | TS 35 |
| Температурный диапазон, макс.. | 130 °C |
| Температурный диапазон, мин. | -50 °C |
| Расчетное сечение | 35 mm² |
| Номинальное напряжение | 1 000 V |
| Номинальное напряжение перем. тока | 1 000 V |
| Номинальное напряжение пост. тока | 1 500 V |
| Номинальный ток | 125 A |
| Ток при макс. проводнике | 125 A |
| Нормы |
IEC 60947-7-1
IEC 60947-7-2 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,26 mΩ |
| Номинальное импульсное напряжение | 8 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 4 W |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Напряжение, класс B (cURus) | 1000 V |
| Напряжение, класс C (cURus) | 1000 V |
| Напряжение, класс D (cURus) | 600 V |
| Разм. провода Заводская электропроводка, макс. (cURus) | 2 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 12 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 2 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 12 AWG |
| Сертификат № (cURus) | E60693 |
| Ток, класс B (cURus) | 113 A |
| Ток, класс C (cURus) | 113 A |
| Ток, класс D (cURus) | 5 A |
| Одобрение / сертификат / документ о соответствии |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_103924)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253940) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_85615) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_74598) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2552120000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2552120000) |
| Пользовательская документация |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI A2C 35](https://mdcop.weidmueller.com/mediadelivery/asset/900_106006) [User Manual A2C 35](https://mdcop.weidmueller.com/mediadelivery/asset/900_229207) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Сертификаты |         |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E60693 |
