Свойства

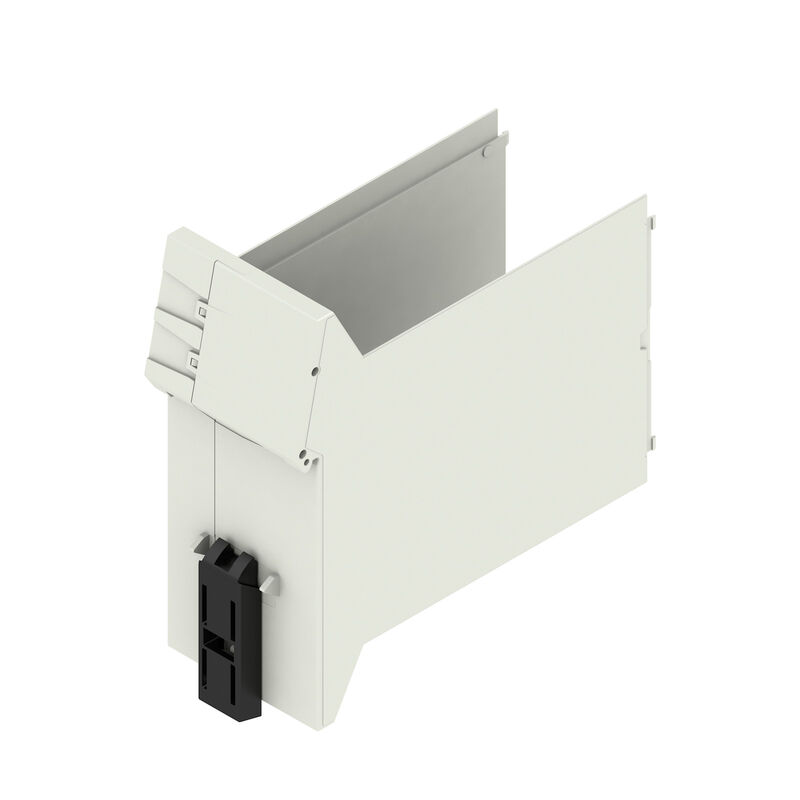

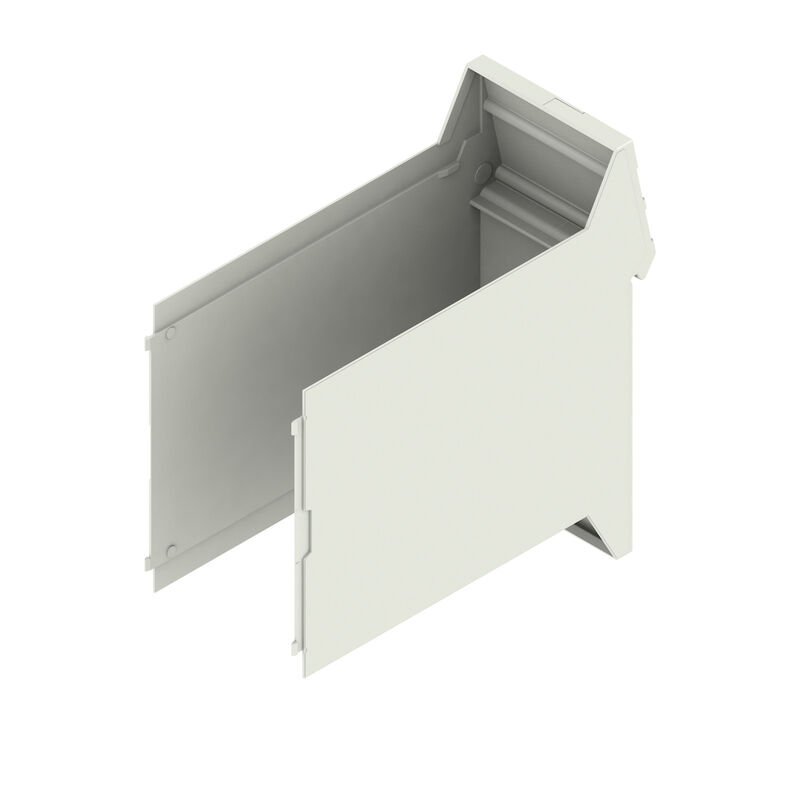

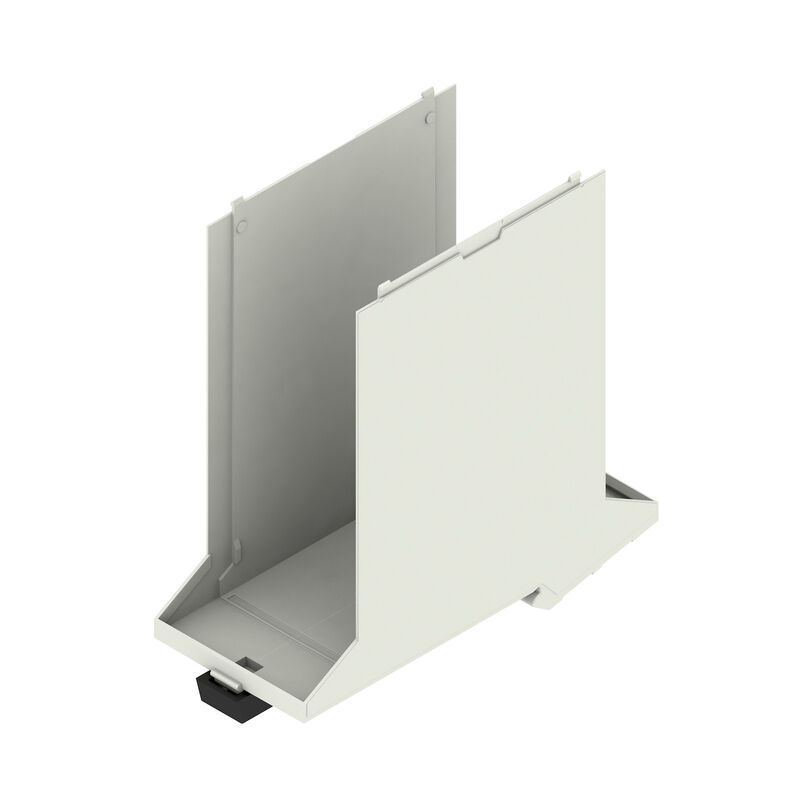

| Версия | Модульный корпус, OMNIMATE Housing — серия CH20M Светло-серый, Базовый элемент, Ширина: 45 mm |
| Заказ № | 1164750000 |
| Тип | CH20M45 B LGY/BK 2018 |
| GTIN (EAN) | 4032248954261 |
| Кол. | 6 Штука |
| Глубина | 107,4 mm |
| Глубина (дюймов) | 4,228 inch |
| Высота | 109,3 mm |
| Высота (в дюймах) | 4,303 inch |
| Ширина | 45 mm |
| Ширина (в дюймах) | 1,772 inch |
| Масса нетто | 39,32 g |
| Температурный диапазон вставки | -40 °C...120 °C |
| Влажность | Отн. влажность 5–93 %, Tu = 40 °C, без образования конденсата |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Группа изоляционного материала | I |
| Изоляционный материал | PA 66 GF 30 |
| Класс пожаростойкости UL 94 | V-0 |
| Материал | Пластмасса |
| Поверхность | необработанный |
| Сравнительный показатель пробоя (CTI) | 600 ≤ CTI |
| Вид защиты | IP20 в установленном состоянии |
| Рейка | TS 35 |
| Способность к заливке | Нет |
| Таблица цветов (аналогич.) | RAL 7035 |
| Цветовой код | Светло-серый |
| Количество слотов для гнездовых разъемов смонтированной узла, макс. | 12 |
| Количество печатных плат, макс. | 2 |
| Количество уровней подключения, макс. | 3 |
| Кол-во полюсов, макс. | 48 |
| Высота компонентов на печатной плате (использование 1 печатной платы), макс. | 38,6 mm |
| Высота компонентов на печатной плате (использование 2 печатных плат), макс. | 34,7 mm |
| Тип комплектации печатной платы | двухсторонний |
| В соответствии со стандартом | DIN EN 61373:1999 (удары и вибрация) |
| Условия тестирования |
5 последовательно установленных корпусов
Доп. вес 200 г на каждую печатную плату 2 установленные печатные платы |
| Опробованные оси |
X
Y Z |
| Ударное испытание |
|
| Испытание на вибрацию |
|
| Термические испытания |
|
| Количество уровней подключения, макс. | 3 |
| Цвет крепящейся основы | черный |
| Допуск на толщину печатной платы | ± 0,15 мм |
| Сертификат на очертания печатной платы | ±0,1 мм |
| Толщина печатной платы | 1,6 mm |
| Альтернативные цвета | Дополнительно – по запросу |
| Возможна маркировка по заказу клиента | Да |
| Возможности обработки | Лазерная обработка |
| Процесс оформления заказа для клиента | См. руководство ниже загрузок |
| Сведения об изделии | Контур монтажной платы, ограниченные зоны и другую информацию для проектирования монтажных плат можно найти в описании технологии подключения в разделе соответствующих штекерных соединителей в загрузках. |
| Технические данные |
