Свойства

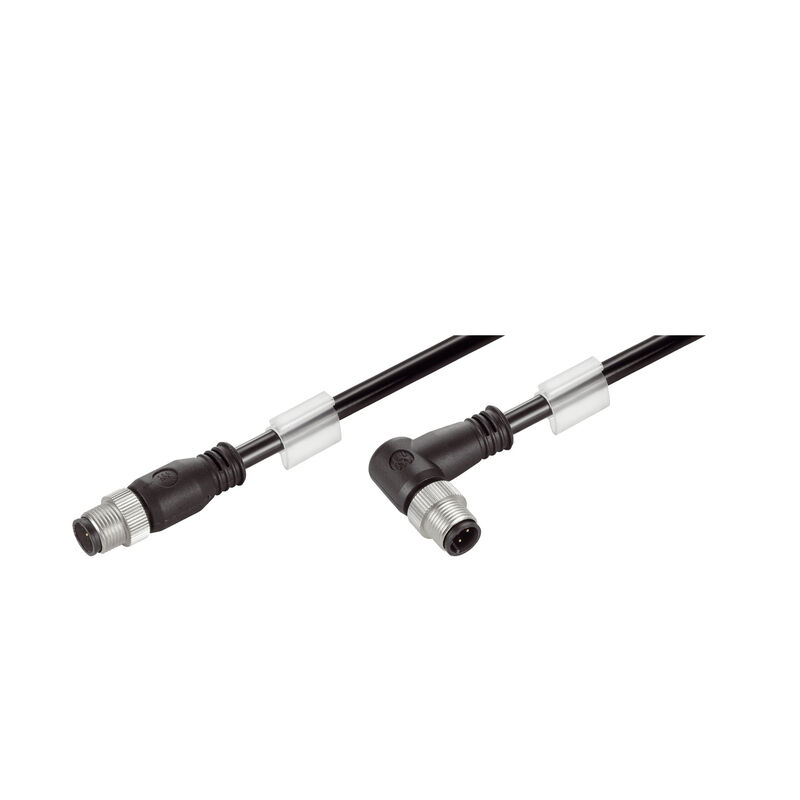

| Версия | Системный кабель, M12, D-кодировка – прямой штекер IP67, M12, D-кодировка – угловой штекер IP67, Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B), Radox GKW S, 5 m |
| Заказ № | 1059940050 |
| Тип | IE-C5DB4RE0050MCSMCA-E |
| GTIN (EAN) | 4032248808694 |
| Кол. | 1 Штука |
| Длина | 5 m |
| Длина (в дюймах) | 196,85 inch |
| Масса нетто | 367,84 g |
| Температура хранения | -40 °C...90 °C |
| Рабочая температура | -40 °C...90 °C |
| Температура монтажа | -25 °C...90 °C |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Коррозионная активность газов, выделяющихся при горении | согласно IEC 60754-2 |
| Многожильный металлический кабель для передачи данных и кабель управления | согласно EN 50288-2-2 |
| Плотность дыма |
согласно BS 6853, приложение D
по стандарту EN 50268-2 согласно IEC 61034-2 |
| Противопожарная защита в автобусах | По стандарту ISO 6722-1 5.22 (UN ECE-R 118.01) |
| Противопожарная защита рельсового подвижного состава |
согласно DIN 5510-2, степень противопожарной защиты 1, 2, 3, 4
согласно BS 6853 согласно EN 50288-2-2 According to EN 45545, HL1 - HL3 |
| Распространение горения в вертикальных пучках кабелей |
согласно BS 4066-3
DIN EN 50266-2-5 согласно IEC 60332-3-25 D |
| Содержание галогеноводородов |
согласно EN-50267-2-1
согласно IEC 60754-1 |
| Содержание фтора | согласно EN 60684-2, абзац 45.2 |
| Ядовитые газы | согласно BS 6853, приложение B |
| Вилочный разъем, стандарт | IEC 61076-2-101 |
| Вилочный разъем, стандарт | IEC 61076-2-101 |
| Коррозионная активность газов, выделяющихся при горении | согласно IEC 60754-2 |
| Многожильный металлический кабель для передачи данных и кабель управления | согласно EN 50288-2-2 |
| Плотность дыма |
согласно BS 6853, приложение D
по стандарту EN 50268-2 согласно IEC 61034-2 |
| Противопожарная защита рельсового подвижного состава |
согласно DIN 5510-2, степень противопожарной защиты 1, 2, 3, 4
согласно BS 6853 согласно EN 50288-2-2 According to EN 45545, HL1 - HL3 |
| Распространение горения в вертикальных пучках кабелей |
согласно BS 4066-3
DIN EN 50266-2-5 согласно IEC 60332-3-25 D |
| Содержание галогеноводородов |
согласно EN-50267-2-1
согласно IEC 60754-1 |
| Содержание фтора | согласно EN 60684-2, абзац 45.2 |
| Ядовитые газы | согласно BS 6853, приложение B |
| Диаметр изоляции | 1,95 mm |
| Диаметр оболочки, макс. | 7,55 mm |
| Диаметр оболочки, мин. | 6,95 mm |
| Жилы | 7 |
| Материал оболочки | Radox GKW S |
| Сечение | 2*2*AWG 22/7 - 2*2*0,36 мм² |
| Цвет оболочки |
черный
SF/UTP |
| Экранирование | SF/UTP |
| Категория | Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B) |
| Галогены | без содержания галогенов, по стандарту IEC 60754-2 |
| Коррозионная активность газов, выделяющихся при горении | согласно IEC 60754-2 |
| Огнестойкость | по стандарту IEC 60332-1-2 |
| Плотность дыма |
согласно BS 6853, приложение D
по стандарту EN 50268-2 согласно IEC 61034-2 |
| Радиус изгиба мин., повторяющийся | 6 *диаметр |
| Устойчивость к воздействию масла | по стандарту EN 50306-3 |
| Устойчивость к истиранию | очень хорошо |
| Штекер левый | M12, D-кодировка, IP67, штыревой контакт, прямой, штекер, Пластмасса, экранированный |
| Штекер правый | M12, D-кодировка, IP67, штыревой контакт, угловой 90°, штекер, Пластмасса, экранированный |
| Пользовательская документация |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Соответствовать |
