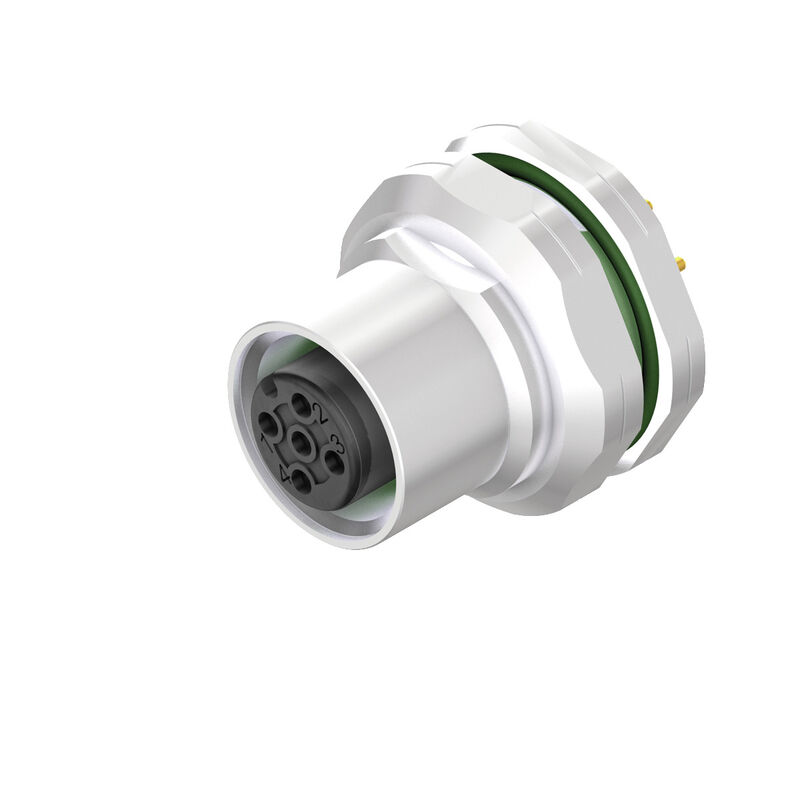

SAIE-M12B-5-H12TL-PG9
Abbildung ähnlich
SAIE-M12B-5-H12TL-PG9
Leiterplatten-Layout
SAIE-M12B-5-H12TL-PG9
Frontplattenausschnitt
SAIE-M12B-5-H12TL-PG9
Polbild
M12 = A-coded

SAIE-M12B-5-H12TL-PG9

Built-in plugs, M12, Mounting thread: PG 9, Number of poles: 5, Strand / cable length:

Art.-Nr. 2422010000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 45
Approvals General ordering data Mått och vikter Environmental Product Compliance Dati tecnici del connettore per circuito stampato General Info Material data Systemkennwerte Product images Classifications

Approvals

ROHS
Conform

General ordering data

Versione
Built-in plugs, M12, Mounting thread: PG 9, Number of poles: 5, Strand / cable length:
N. d’ordine
2422010000
Tipo
SAIE-M12B-5-H12TL-PG9
GTIN (EAN)
4050118431032
CPZ
10 items

Mått och vikter

Peso netto
20 g

Environmental Product Compliance

Stato conformità RoHS
Compliant with exemption
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Dati tecnici del connettore per circuito stampato

Altezza dell’installazione
12 mm
Codifica
A-coded
Collegamento schermato
No
Custodie
M12 socket
Filettatura di montaggio
PG9
Numero di poli
5
Tipo di montaggio
Rear panel mounting
Tensione nominale
60 V
Tensione nominale
250 V (4-pole) / 60 V (5-pole) / 30 V (8-pole)
Corrente nominale
4 A
Corrente nominale
4 A (4- and 5-pole) / 2 A (8-pole)
Campo delle temperature
-30…80 °C
Grado di protezione
IP67
Contact surface
Au (Gold)
Housing main material
CuZn
nickel-plated
Filettatura del collegamento
M12
Coppia di serraggio
M12: 0,8 Nm
Filettatura di montaggio
PG 9
Campo della coppia di serraggio
1.2 Nm
Coppia di montaggio
  • max.:
    1,2 Nm
Resistenza d'isolamento
100 MΩ
Verschmutzungsgrad
3 (2 innerhalb des abgedichteten Bereiches)
Steckzyklen
≥ 100
Kontaktmaterial
Cu-leg
Kontermuttermaterial
CuZn, vernickelt
Flanschgehäusematerial
CuZn, vernickelt

General Info

Number of poles
5
Materiale base della custodia
CuZn
niklowany
Anslutningsgänga
M12
Kontaktmaterial
Cu-legering
Superficie dei contatti
Au (Gold)
Montageart
Hinterwandmontage
Schutzart
IP67
Steckzyklen
≥ 100

Material data

Materiale dei contatti
Cu-alloy
Superficie dei contatti
Au (Gold)

Systemkennwerte

Cicli di inserimento
≥ 100
Grado di protezione
IP67
Numero di poli
5
Numero di serie di poli
1
Resistenza d'isolamento
100 MΩ

Product images

Classifications

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
