SAIL-M12WM12G-4B-5.0U
SAIL-M12WM12G-4B-5.0U
寸法図
Male, angled
SAIL-M12WM12G-4B-5.0U
詳細図面
Straight socket
SAIL-M12WM12G-4B-5.0U
極スキーム
M12 = B-coded
SAIL-M12WM12G-4B-5.0U
極スキーム
M12 = B-coded
SAIL-M12WM12G-4B-5.0U
配線図

SAIL-M12WM12G-4B-5.0U

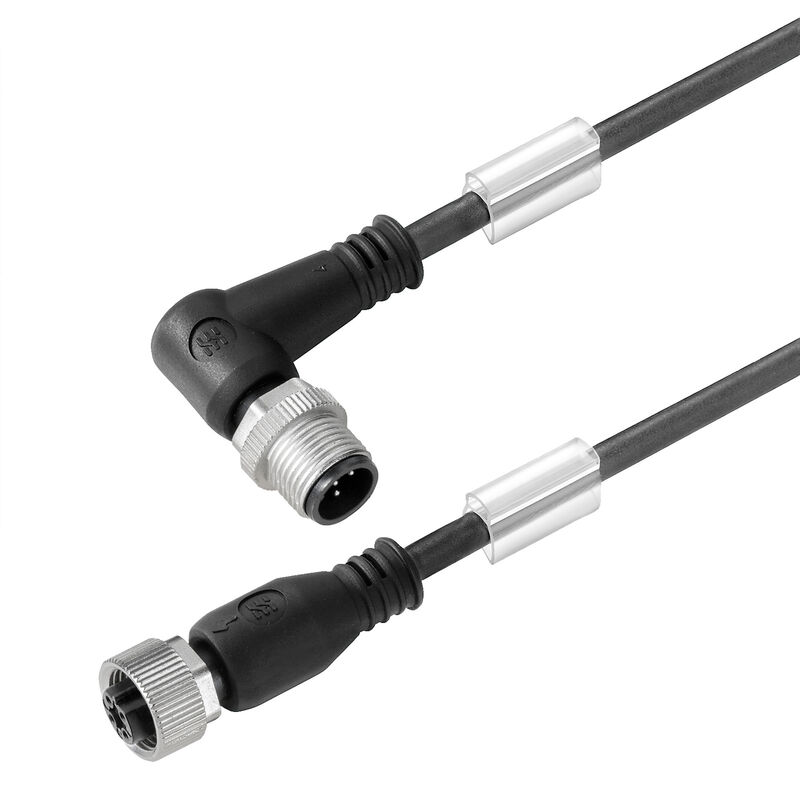

センサー/アクチュエータライン, 接続ライン, M12/M12, 極数 : 4, 5 m, ピン、アングル – ブッシュストレート, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ

商品番号 1057880500
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 7 関連製品 4
承認 一般注文データ 寸法と重量 環境製品コンプライアンス Технические характеристики кабеля PB46 Общие технические данные Electrical properties Allmänna standarder Normer プラグ、左 プラグ、右 製品イメージ 分類

承認

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E307231

一般注文データ

Версия
センサー/アクチュエータライン, 接続ライン, M12/M12, 極数 : 4, 5 m, ピン、アングル – ブッシュストレート, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ
Заказ №
1057880500
Тип
SAIL-M12WM12G-4B-5.0U
GTIN (EAN)
4032248798520
数量
1 items

寸法と重量

正味重量
177 g

環境製品コンプライアンス

Состояние соответствия RoHS
準拠 (免除あり)
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Технические характеристики кабеля

Без линейного алкилбензол сульфоната
Ja
Возможно использование с троссом для протяжки
Ja
Галогены
Nej
Диапазон температур, движущ.
-25...60 °C
Диапазон температур, стацион.
-50...80 °C
Длина кабеля
5 m
Длина скручивания
1 m
Жила в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
10493 (80 °C / 300 V)
Изоляция
PP
Количество жил
4
Количество контактов
4
Материал оболочки
PUR
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
20549 (80 °C / 300 V)
Наружный диаметр
4.1 mm + 0.15 mm
Настраиваемая длина кабеля
Yes
Облучение с перекрестными связями
No
Огнестойкость
In accordance with UL1581 UL / CUL FT2
in accordance with IEC 60332-2-2
Поперечное сечение жилы
0,34 mm²
Прочность при кручении
180 °/m
Радиус изгиба мин., изменяющийся
10 x ケーブル直径
Радиус изгиба, мин., постоянный
5 x ケーブル直径
Скорость
3,33 m/s
Стойкость к сварочным искрам
いいえ
Ускорение
5 m/s²
Устойчивость к воздействию масла
Yes
Устойчивость к гидролитическому расщеплению и воздействию микроорганизмов
はい
Устойчивые к каплям сварочного металла
いいえ
Цвет оболочки
黒色 (RAL 9005相当)
Цветовая кодировка
茶色
白色
青色
黒色
Циклы изгиба при скручивании
> 5 Mio.
Циклы сгиба
12 Mio
Экранированный
いいえ

PB46 Общие технические данные

LED
Нет
Вид защиты
IP65
IP66
IP67
IP68
i åtdraget tillstånd
IP69
Диапазон температур корпуса
-25…+85 °C
Исполнение
pin, angled - bush straight
Кодировка
B-coded
Материал резьбового кольца
Diecast zinc
Момент затяжки
M12: 0.8 - 1.2 Nm
Номинальное напряжение
250 V
Номинальный ток
4 A
Основной материал корпуса
PUR
Поверхность контакта
金メッキ
соединено перемычкой
該当なし
Соединительная резьба
M12/M12
Сопротивление изоляции
108 Ω
Степень загрязнения
3
Стойкость к ударам и вибрации согласно
セクションB
Циклы коммутации
≥ 100

Electrical properties

Номинальное напряжение
250 V
Сопротивление изоляции
108 Ω

Allmänna standarder

Вилочный разъем, стандарт
IEC 61076-2-101
Сертификат № (cULus)
E307231

Normer

Вилочный разъем, стандарт
IEC 61076-2-101
Стойкость к ударам и вибрации согласно
セクションB

プラグ、左

Штекер левый
M12, B コード化, IP69, オス型接点, 角度90°, プラスチック, シールドなし

プラグ、右

Штекер правый
M12, B コード化, IP69, メス型接点, 直線, プラスチック, シールドなし

製品イメージ

図表タイトル 08
理想的な工具：トルク機能を備えたScrewty®
画像サブタイトル - 08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

分類

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
