SC 3.81/07/90F 3.2SN OR BX

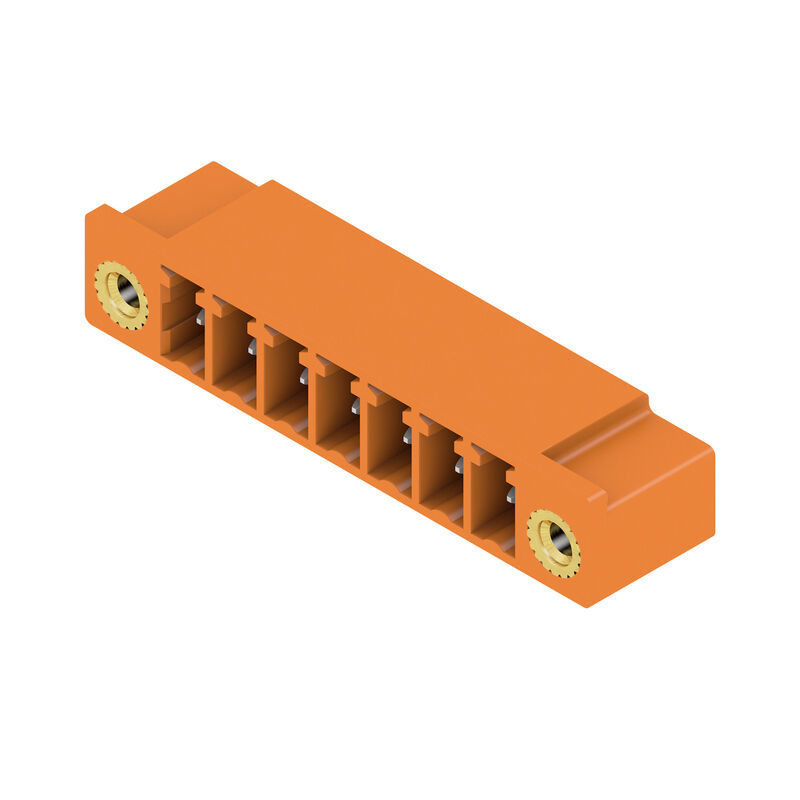

Illustration du produit
SC 3.81/07/90F 3.2SN OR BX

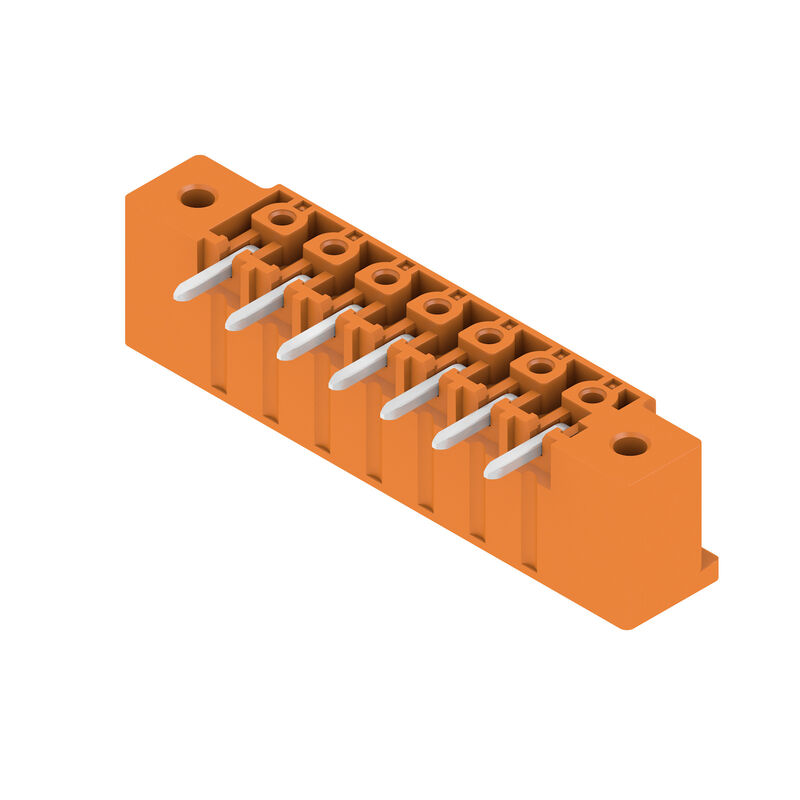

Illustration du produit
SC 3.81/07/90F 3.2SN OR BX
Dimensional drawing

SC 3.81/07/90F 3.2SN OR BX

PCB plug-in connector, male header, Flange, THT solder connection, 3.81 mm, Number of poles: 7, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box

Référence produit 1942500000
Fiche technique Teknisk support Nedladdningar av produkter
Accessoires 6 Est la pièce opposée de 4 Autres produits de la même gamme 25
Zulassungen General ordering data Abmessungen und Gewichte Environmental Product Compliance System specifications Werkstoffdaten Bemessungsdaten nach IEC Datos nominales según CSA Rated data acc. to UL 1059 Packing Important note Clasificaciones

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

General ordering data

Version
PCB plug-in connector, male header, Flange, THT solder connection, 3.81 mm, Number of poles: 7, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box
Order No.
1942500000
Type
SC 3.81/07/90F 3.2SN OR BX
GTIN (EAN)
4032248655090
Qty.
48 items
Product data
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Packaging
Box

Abmessungen und Gewichte

Depth
9,2 mm
Depth (inches)
0,362 inch
Height
10,3 mm
Height (inches)
0,406 inch
Altura construcción baja
7,1 mm
Width
37,27 mm
Anchura (pulgadas)
1,467 inch
Net weight
3,04 g

Environmental Product Compliance

RoHS Compliance Status
Compliant with exemption
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
308576ca-4abc-409a-b0d0-6626109a7446

System specifications

Product family
OMNIMATE Signal - series BC/SC 3.81
Type of connection
Board connection
Mounting onto the PCB
Conexión por soldadura THT
Pitch in mm (P)
3,81 mm
Pitch in inches (P)
0,15 "
Outgoing elbow
90°
Number of poles
7
Number of solder pins per pole
1
Solder pin length (l)
3,2 mm
Solder pin length tolerance
0 / -0,2 mm
Solder pin dimensions
d = 1,0 mm
Nyolcszögletű
Solder pin dimensions = d tolerance
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,2 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
L1 in mm
22,86 mm
L1 in pollici
0,9 "
quantità di file
1
Numero di serie di poli
1
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Resistenza di passaggio
≤5 mΩ
Codificabile
Sì
Forza di innesto/polo, max.
7 N
당기는 힘 / 폴, 최대
5 N

Werkstoffdaten

Insulating material
PA GF
Colour
orange
Colour chart (similar)
RAL 2000
Insulating material group
II
Comparative Tracking Index (CTI)
≥ 550
Classe d'inflammabilité selon UL 94
V-0
Contact material
Lega in rame
Contact surface
stagnato
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
120 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
17,5 A
Rated current, min. number of poles (Tu=40°C)
17,5 A
Rated current, max. number of poles (Tu=40°C)
16,3 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s mit 76 A

Datos nominales según CSA

Rated voltage (Use group B / CSA)
300 V
Rated current (Use group B / CSA)
11 A
Rated current (Use group D / CSA)
10 A

Rated data acc. to UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
11 A
Rated current (Use group D / UL 1059)
10 A
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

Packing

Packaging
Box
VPE length
101 mm
VPE width
68 mm
VPE height
59 mm

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • P en el dibujo = paso
  • Para soporte mecánico adicional para conectores macho con sujeción lateral (…F), se recomiendan prensaestopas adicionales con tornillos de sujeción (tornillo para chapa conforme a la norma ISO 1481-ST de 2,2 x 4,5 C o ISO 7049-ST de 2,2 x 4,5 C, ver la sección Accesorios). Prensaestopas solo admitido antes de la soldadura.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
