SL 3.50/21/90F 3.2SN OR BX

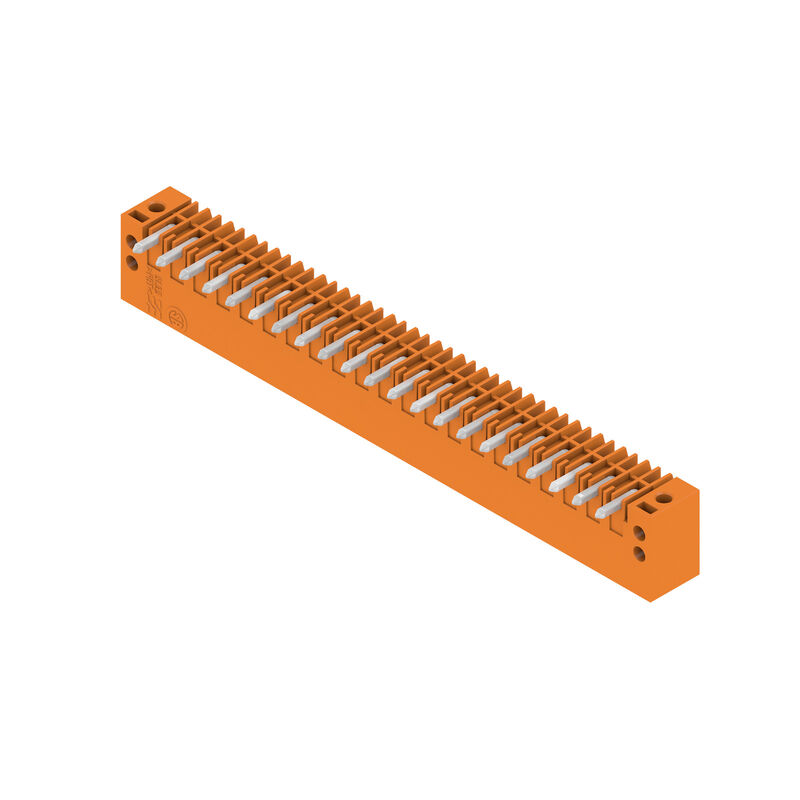

Produktbild
SL 3.50/21/90F 3.2SN OR BX

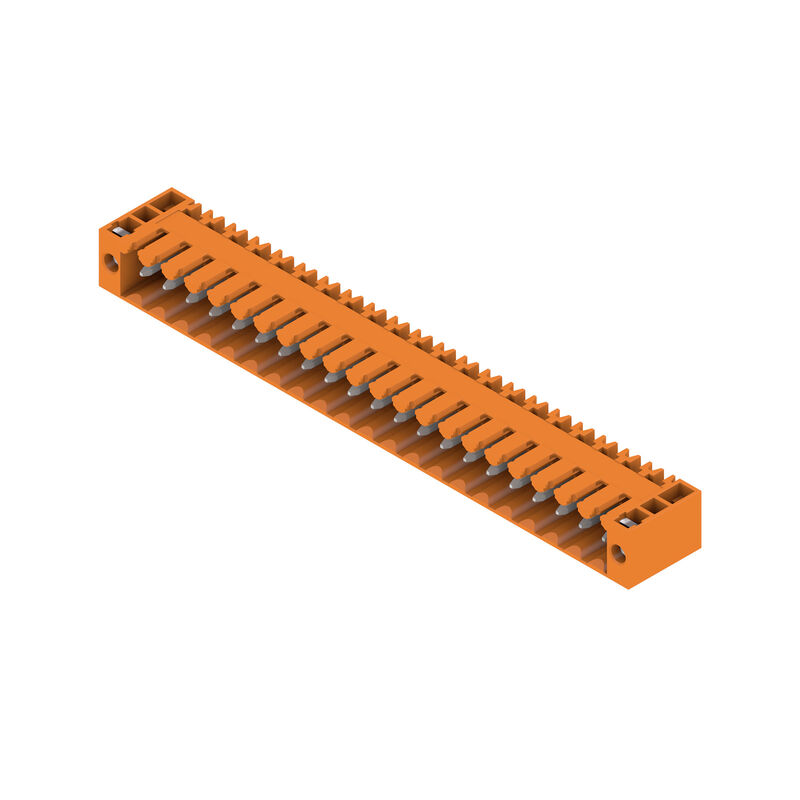

Produktbild
SL 3.50/21/90F 3.2SN OR BX
Maßbild

SL 3.50/21/90F 3.2SN OR BX

Kretskortsstickanslutning, Stiftlist, Fläns, THT lödanslutning, 3.50 mm, Antal poler: 21, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Box

Produkt-ID 1619810000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 11 Är en motdel till 5 Använda produkter 28
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemparametrar Materialdata Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Allmänna beställningsdata

Ausfuehrung
Kretskortsstickanslutning, Stiftlist, Fläns, THT lödanslutning, 3.50 mm, Antal poler: 21, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Box
Best.-Nr.
1619810000
Art
SL 3.50/21/90F 3.2SN OR BX
GTIN (EAN)
4008190147570
Množství
20 items
Produktparametrar
IEC: 320 V / 17 A
UL: 300 V / 10 A
Förpackning
Box

Mått och vikter

Tiefe
11,1 mm
Byggdjup (tum)
0,437 inch
Höhe
10,7 mm
Bygghöjd (tum)
0,421 inch
Höjd lägstbyggande
7,5 mm
Breite
80,5 mm
Byggbredd (tum)
3,169 inch
Nettovikt
7 g

Miljööverenstämmelse för produkt

RoHS-Konformitätsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Termék karbonlábnyoma
  • Vagga till grind:
    0.040 kg CO2eq.

Systemparametrar

Produktfamilie
OMNIMATE Signal – serie BL/SL 3.50
Anschlussart
Kretskortanslutning
Montage auf der Leiterplatte
THT lödanslutning
Raster in mm (P)
3,5 mm
Raster in Zoll (P)
0,138 "
Abgangswinkel
90°
Antal poler
21
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,2 mm
Lötstiftlänge-Toleranz
+0,1 / -0,3 mm
Dimensioner för lödstift
d = 1,2 mm
oktagonal
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,4 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1, mm
70 mm
L1 i tum
2,756 "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
fingers. instucken/ handryggss. ej inst.
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Genomgångsmotstånd (6)
6,00 mΩ
Koderbar
Ja
Max. instickskraft/pol
10 N
Max. dragkraft/pol
10 N
Åtdragningsmoment
  • Momenttyp:
    Montageskruv, Kretskort
  • Användningsinformation:
    • Åtdragningsmoment:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Rekommenderad skruv:
      • Artikelnummer:
        1610740000

Materialdata

Insulating material
PBT
Barevný
orange
Carta de colores (similar)
RAL 2000
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Matériau de base du contact
CuSn
Kontaktmaterial
Cu-legering
접점 표면
förtennad
Skiktstruktur för lödanslutningen
2...4 µm Ni / 5...8 µm Sn glansig
Dugaszolható csatlakozás rétegszerkezete
2...4 undefined Ni / 5...8 undefined Sn glansig
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
-30 °C
Temperaturområde Montage, max.
100 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17 A
Rated current, max. number of poles (Tu=20°C)
12 A
Rated current, min. number of poles (Tu=40°C)
14,5 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
10 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
2.500 V
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV

Märkdata enligt CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
154685-1318353
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
10 A
Nennstrom (Use group D / CSA)
10 A
Hinweis zu den Zulassungswerten
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (UR)
UR
Zertifikat-Nr. (UR)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
10 A
Nennstrom (Use group D / UL 1059)
10 A
Hinweis zu den Zulassungswerten
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Verpackung
Box
VPE Länge
101 mm
VPE Breite
91 mm
VPE Höhe
39 mm

Viktig hänvisningstext

IPC-Konformität
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hinweise

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• För ökat mekaniskt stöd för hankontakter med skruvfläns (…F) rekommenderar vi en ytterligare kabelförskruvning med montageskruvar (plåtskruv ISO 1481-ST 2,2X4,5 C eller ISO 7049-ST 2,2X4,5 C – se Tillbehör). Kabelförskruvning endast tillåten före lödning.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
