SRD 3CO ECO

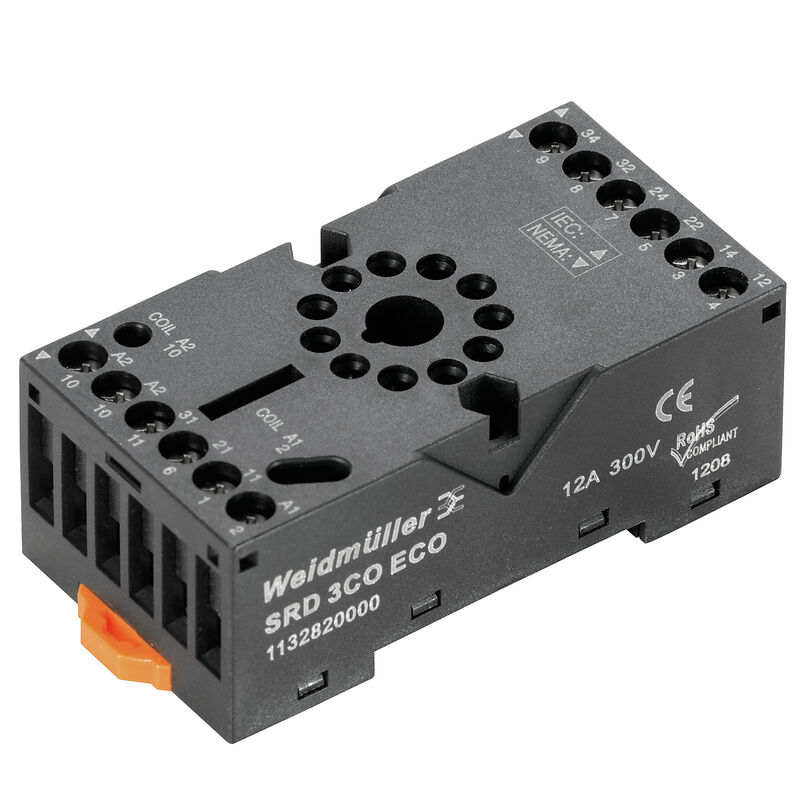

Produktillustration
SRD 3CO ECO

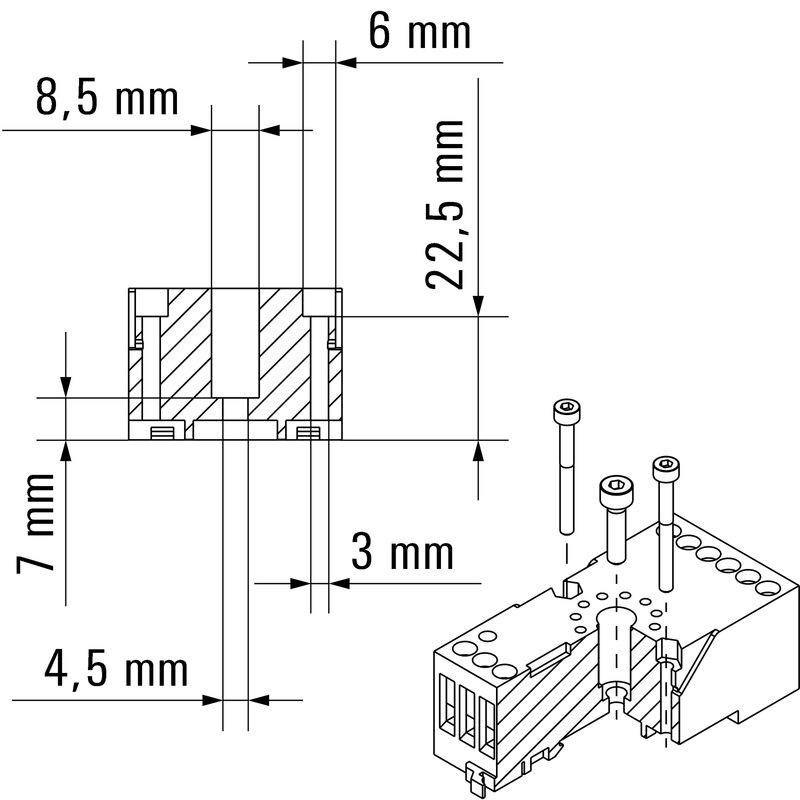

Dimensional drawing
SRD 3CO ECO
Dimensional drawing

SRD 3CO ECO

D-SERIES DRR, Reléová patice, Počet kontaktů: 3, CO contact, Trvalý proud: 12 A, Šroubové připojení

Produkt-ID 1132820000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 6 Är tillbehör till 8 Är en motdel till 8 Använda produkter 2
Godkännanden Všeobecné objednací údaje Mått och vikter Temperaturer Shoda produktu s prostředím Märkdata UL Lastseite General data 절연 조정 Ytterligare information om godkännanden/normer Anslutningsdata Důležitá poznámka Clasificaciones

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E355547

Všeobecné objednací údaje

Utförande
D-SERIES DRR, Reléová patice, Počet kontaktů: 3, CO contact, Trvalý proud: 12 A, Šroubové připojení
Art.nr.
1132820000
Typ
SRD 3CO ECO
GTIN (EAN)
4032248952670
Förp.
10 items

Mått och vikter

Djup
27 mm
Hloubka (v palcích)
1,063 inch
Höjd
76,7 mm
Height (inches)
3,02 inch
Bredd
38 mm
Ширина (в дюймах)
1,496 inch
Nettovikt
60,2 g

Temperaturer

Lagertemperatur
-40 °C...85 °C
Omgivningstemperatur
-40 °C…65 °C
Fuktighet
35...85 % rel. fuktighet, ingen kondens

Shoda produktu s prostředím

RoHS-kompatibilitetsstatus
V souladu bez výjimky
REACH SVHC
Нет SVHC выше 0,1 wt%

Märkdata UL

Certifikat nr (cURus)
E355547

Lastseite

Märkkopplingsspänning
250 V AC
Normalspänning
12 A
Brytspänning AC, max.
300 V
Kontakttyp
3 Växlandekontakt

General data

Montageskena obestyckad
TS 35
Färgkod
svart
UL94 brännbarhetsklass för komponent
  • Komponent:
    Kapsling
  • UL94 brännbarhetsklass:
    V-2
  • Komponent:
    Montagefot
  • UL94 brännbarhetsklass:
    HB
  • Komponent:
    Låsclip
  • UL94 brännbarhetsklass:
    HB

절연 조정

Nedsmutsningsgrad
2
Överspänningskategori
III
Kryp- och luftsträcka styrsida - belastningssida
≥ 4 mm
Spänningstålighet styrsida - lastsida
2,5 KVeff / 1 Min.
Spänningstålighet för intilliggande kontakter
2,21 kVeff/1 min
Stöthållspänning
4,8 kV (1,2/50 µs)
Skyddsklass
IP20

Ytterligare information om godkännanden/normer

Certifikat nr (cURus)
E355547

Anslutningsdata

Ledaranslutningsteknik
Šroubové připojení
Avisoleringslängd nominellt
7 mm
Åtdragningsmoment, min.
0,5 Nm
Åtdragningsmoment, max.
1 Nm
Anslutningsområde, min.
0,5 mm²
Anslutningsområde, max.
2,5 mm²
Ledardiameter, entrådig min.
0,5 mm²
Ledardiameter, entrådig max.
2,5 mm²
Ledararea, fintrådig, min.
0,5 mm²
Ledardiameter, fintrådig, max.
2,5 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
2,5 mm²
Ledardiameter, fintrådig med ändhylsa (DIN 46228/1), min
0,5 mm²
Ledardiameter, fintrådig med ändhylsaH (DIN 46228/1), max.
2,5 mm²
Ledardiameter, fintrådig, 2 klämbara ledare, min.
0,5 mm²
Ledardiameter, fintrådig, 2 klämbara ledare, max.
1 mm²
Klingmått
Gr. PH1

Důležitá poznámka

Produktinformation
K této zásuvce není k dispozici křížové připojení.

K této zásuvce není k dispozici značení.



Clasificaciones

ETIM 8.0
EC001456
ETIM 9.0
EC001456
ETIM 10.0
EC001456
ECLASS 14.0
27-37-16-03
ECLASS 15.0
27-37-16-03
