Свойства
| Версия | Проходная клеммная колодка, Винтовое соединение, белый, 2.5 mm², 24 A, 500 V, Количество соединений: 2, Количество уровней: 1, TS 35, V-0, Материал Wemid, 130 °C |
| Заказ № | 2896080000 |

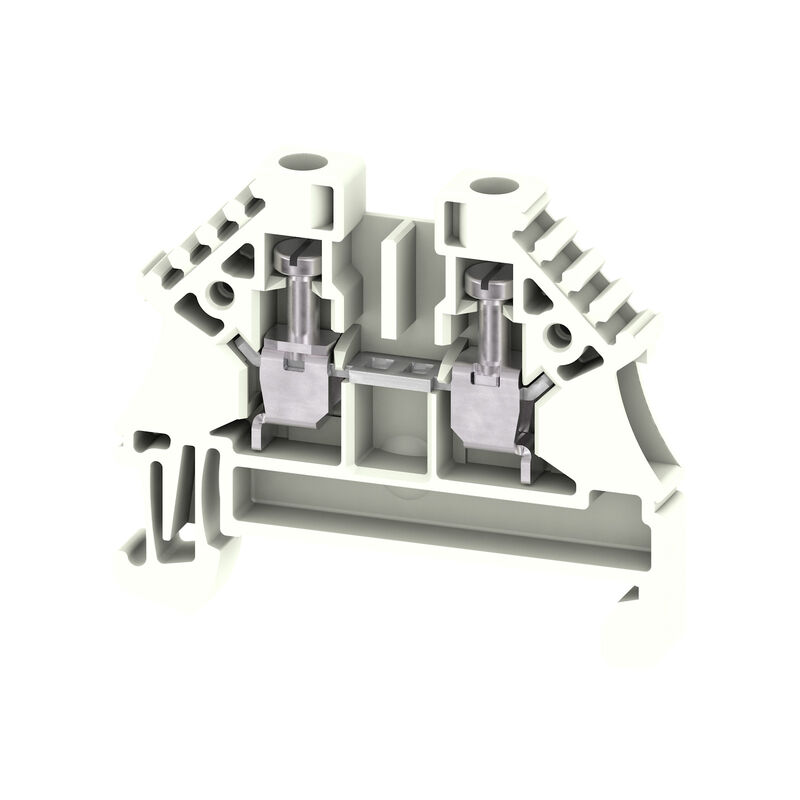

| Тип | WDU 2.5N ZQV WS |
| GTIN (EAN) | 4064675892038 |
| Кол. | 100 Штука |
| Глубина | 37 mm |
| Глубина (дюймов) | 1,457 inch |
| Высота | 44 mm |
| Высота (в дюймах) | 1,732 inch |
| Ширина | 5,1 mm |
| Ширина (в дюймах) | 0,201 inch |
| Масса нетто | 5,34 g |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Материал | Материал Wemid |
| Цветовой код | белый |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение |
Винтовое соединение
для вставной перемычки |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Вид крепления | TS 35 |
| Вид монтажа | TS 35 |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Нет |
| с фиксатором | Да |
| Тип соединения, дополнительное соединение | Винтовое соединение |
| Величина момента затяжки для электрической отвертки, тип DMS | 1 |
| Вид соединения | Винтовое соединение |
| Диапазон зажима, макс. | 4 mm² |
| Диапазон зажима, мин. | 0,05 mm² |
| Длина зачистки изоляции | 10 mm |
| Зажимной винт | M 2,5 |
| Кабельный наконечник для обжима двух проводов, макс. | 1,5 mm² |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm² |
| Калибровая пробка согласно 60 947-1 | A3 |
| Количество соединений | 2 |
| Момент затяжки, макс. | 0,6 Nm |
| Момент затяжки, мин. | 0,4 Nm |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 30 |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 0,5 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 4 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 4 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,25 mm² |
| Нормы | IEC 60947-7-1 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 30 |
| Рейка | TS 35 |
| Расчетное сечение | 2,5 mm² |
| Номинальное напряжение | 500 V |
| Номинальное напряжение пост. тока | 500 V |
| Номинальный ток | 24 A |
| Ток при макс. проводнике | 32 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,33 mΩ |
| Номинальное импульсное напряжение | 6 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Одобрение / сертификат / документ о соответствии | [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284473) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_292889) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2896080000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| ROHS | Соответствовать |
