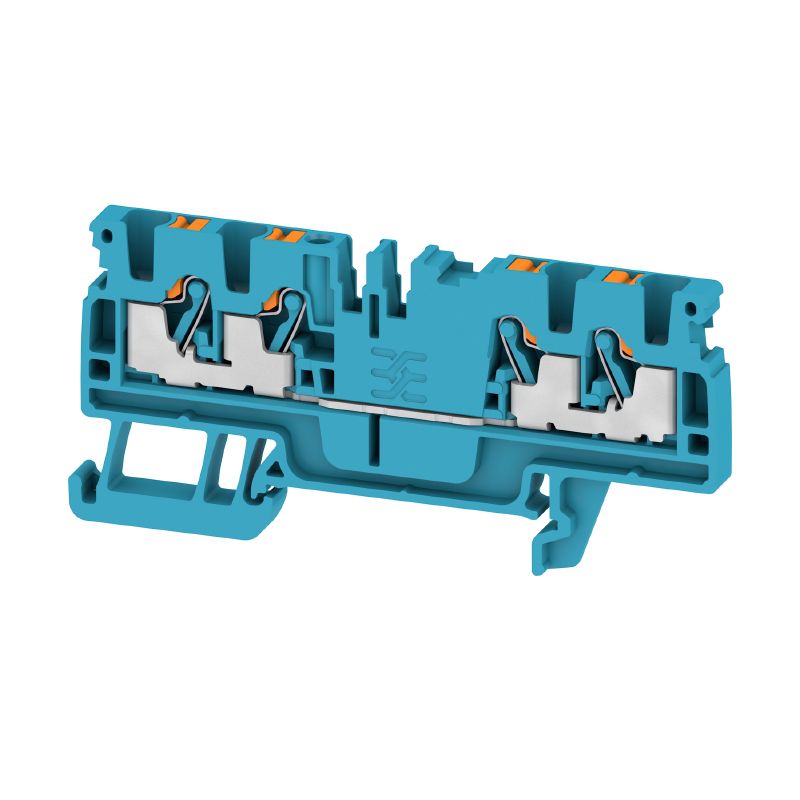

Durchgangs-Reihenklemme, PUSH IN, 2.5 mm², 800 V, 24 A, blau

Art.-Nr. 1521700000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 91 Ist Zubehör von 3 Ist Einzelteil von 3 Verwandte Artikel 1068
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Bemessungsdaten IECEx/ATEX Systemkennwerte weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Bemessungsdaten nach CSA Allgemeines Bemessungsdaten Bemessungsdaten nach UL Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/b4580cc2-0460-4c2d-b9fc-c5c85c041f2f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693
Zertifikat-Nr. (cURusEX)
E184763

Allgemeine Bestelldaten

Version
Durchgangs-Reihenklemme, PUSH IN, 2.5 mm², 800 V, 24 A, blau
Order No.
1521700000
Type
A4C 2.5 BL
GTIN (EAN)
4050118328042
VPE
100 Stück

Abmessungen und Gewichte

Depth
36.5 mm
Tiefe (inch)
1.437 inch
Tiefe inklusive Tragschiene
37 mm
Height
77.5 mm
Höhe (inch)
3.051 inch
Width
5.1 mm
Breite (inch)
0.201 inch
Nettogewicht
9.82 g

Temperaturen

Storage temperature
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
Dauergebrauchstemperatur, min.
-60 °C
Dauergebrauchstemperatur, max.
130 °C

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Werkstoffdaten

Werkstoff
Wemid
Farbe
blau
Farbe Betätigungselemente
orange
Brennbarkeitsklasse nach UL 94
V-0

Bemessungsdaten IECEx/ATEX

Zertifikat-Nr. (ATEX)
TUEV16ATEX7909U
Zertifikat-Nr. (IECEX)
IECEXTUR16.0036U
Spannung max (ATEX)
550 V
Strom (ATEX)
21 A
Leiterquerschnitt max (ATEX)
2.5 mm²
Spannung max (IECEX)
550 V
Strom (IECEX)
21 A
Leiterquerschnitt max (IECEX)
2.5 mm²
Kennzeichnung EN 60079-7
Ex eb II C Gb
Kennzeichnung Ex 2014/34/EU
II 2 G D

Systemkennwerte

Abschlussplatte erforderlich
Ja
Anzahl der Potentiale
1
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
4
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
Nein
PE-Anschluss
Nein
Tragschiene
TS 35
N-Funktion
Nein
PE-Funktion
Nein
PEN-Funktion
Nein

weitere technische Daten

Befestigungsart
einschnappbar
Einbauhinweis
Tragschiene
explosionsgeprüfte Ausführung
Ja
mit Rastzapfen
Nein
Montageart
TS 35
Offene Seiten
rechts
rastbar
Nein

Klemmbare Leiter (Weiterer Anschluss)

Tipo di collegamento, ulteriore collegamento
PUSH IN

Klemmbare Leiter (Bemessungsanschluss)

Anslutningsarea, flertrådig, min.
0.14 mm²
Calibro a norma 60 947-1
A3
Campo di sezioni, max.
4 mm²
Campo di sezioni, min.
0.14 mm²
Dimensione lama
0,6 x 3,5 mm
Direzione di collegamento
oben
Leiteranschlussquerschnitt, eindrähtig, max.
2.5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0.14 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0.14 mm²
Lunghezza di spellatura
10 mm
Numero di collegamenti
4
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0.14 mm²
Rohrlänge für Aderendhülse mit Kunststoffkragen nach Querschnitt
  • Anschlussquerschnitt, min.:
    0.14 mm²
  • Anschlussquerschnitt, max.:
    0.34 mm²
  • Rohrlänge, min.:
    6 mm
  • Rohrlänge, max.:
    8 mm
  • Anschlussquerschnitt, min.:
    0.5 mm²
  • Anschlussquerschnitt, max.:
    1 mm²
  • Rohrlänge, min.:
    6 mm
  • Rohrlänge, max.:
    12 mm
  • Anschlussquerschnitt, min.:
    1.5 mm²
  • Anschlussquerschnitt, max.:
    2.5 mm²
  • Rohrlänge, min.:
    8 mm
  • Rohrlänge, max.:
    12 mm
Rohrlänge für Aderendhülse ohne Kunststoffkragen nach Querschnitt
  • Anschlussquerschnitt, min.:
    0.25 mm²
  • Anschlussquerschnitt, max.:
    0.25 mm²
  • Rohrlänge, min.:
    5 mm
  • Rohrlänge, max.:
    5 mm
  • Anschlussquerschnitt, min.:
    0.5 mm²
  • Anschlussquerschnitt, max.:
    1 mm²
  • Rohrlänge, min.:
    6 mm
  • Rohrlänge, max.:
    10 mm
  • Anschlussquerschnitt, min.:
    1.5 mm²
  • Anschlussquerschnitt, max.:
    2.5 mm²
  • Rohrlänge, min.:
    7 mm
  • Rohrlänge, max.:
    12 mm
Rohrlänge für AEH mit Kunststoffkragen DIN 46228/4
  • Rohrlänge:
    • min.:
      6 mm
    • max.:
      8 mm
  • Leiteranschlussquerschnitt:
    • min.:
      0.14 mm²
    • max.:
      0.34 mm²
  • Rohrlänge:
    • min.:
      6 mm
    • max.:
      12 mm
  • Leiteranschlussquerschnitt:
    • min.:
      0.5 mm²
    • max.:
      1 mm²
  • Rohrlänge:
    • min.:
      8 mm
    • max.:
      12 mm
  • Leiteranschlussquerschnitt:
    • min.:
      1.5 mm²
    • max.:
      2.5 mm²
Rohrlänge für AEH ohne Kunststoffkragen DIN 46228/1
  • Rohrlänge:
    • nominal:
      5 mm
  • Leiteranschlussquerschnitt:
    • nominal:
      0.25 mm²
  • Rohrlänge:
    • min.:
      6 mm
    • max.:
      10 mm
  • Leiteranschlussquerschnitt:
    • min.:
      0.5 mm²
    • max.:
      1 mm²
  • Rohrlänge:
    • min.:
      7 mm
    • max.:
      12 mm
  • Leiteranschlussquerschnitt:
    • min.:
      1.5 mm²
    • max.:
      4 mm²
Rohrlänge für Zwillingsaderendhülse
  • Rohrlänge:
    • min.:
      8 mm
    • max.:
      12 mm
  • Leiteranschlussquerschnitt:
    • min.:
      0.5 mm²
    • max.:
      0.75 mm²
Rohrlänge für Zwillingsaderendhülse nach Querschnitt
  • Anschlussquerschnitt, min.:
    0.5 mm²
  • Anschlussquerschnitt, max.:
    0.75 mm²
  • Rohrlänge, min.:
    8 mm
  • Rohrlänge, max.:
    12 mm
Sezione di collegamento cavo AWG, max.
AWG 12
Tipo di collegamento
PUSH IN
Twin wire-end ferrules, max.
0.75 mm²
Twin wire-end ferrules, min.
0.5 mm²
Wire connection cross section, finely stranded, max.
4 mm²
Сечение подсоединяемого провода, скрученный, макс.
4 mm²
결선 단면규격 AWG, 최소
AWG 28
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
4 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0.14 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대
2.5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0.14 mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (CSA)
12 AWG
Leiterquerschnitt min (CSA)
28 AWG
Spannung Gr B (CSA)
600 V
Spannung Gr C (CSA)
600 V
Spannung Gr D (CSA)
600 V
Strom Gr B (CSA)
20 A
Strom Gr C (CSA)
20 A
Strom Gr D (CSA)
5 A
Zertifikat-Nr. (CSA)
200039-70089609

Allgemeines

Guida equipaggiata
TS 35
Instruction de montage
Tragschiene
Norme
IEC 60947-7-1
Průřez propojení AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 28

Bemessungsdaten

Bemessungsquerschnitt
2.5 mm²
Bemessungsspannung
800 V
Bemessungsspannung DC
800 V
Nennstrom
24 A
Strom bei max. Leiter
24 A
Normen
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
1.33 mΩ
Bemessungsstoßspannung
8 kV
Verlustleistung gemäß IEC 60947-7-x
0.77 W
Verschmutzungsgrad
3
Überspannungskategorie
III

Bemessungsdaten nach UL

Leitergr. Factory wiring max (cURus)
12 AWG
Leitergr. Factory wiring min (cURus)
28 AWG
Leitergr. Field wiring max (cURus)
12 AWG
Leitergr. Field wiring min (cURus)
28 AWG
Spannung Gr B (cURus)
600 V
Spannung Gr C (cURus)
600 V
Spannung Gr D (cURus)
600 V
Strom Gr B (cURus)
20 A
Strom Gr C (cURus)
20 A
Strom Gr D (cURus)
5 A
Zertifikat-Nr. (cURus)
E60693

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
