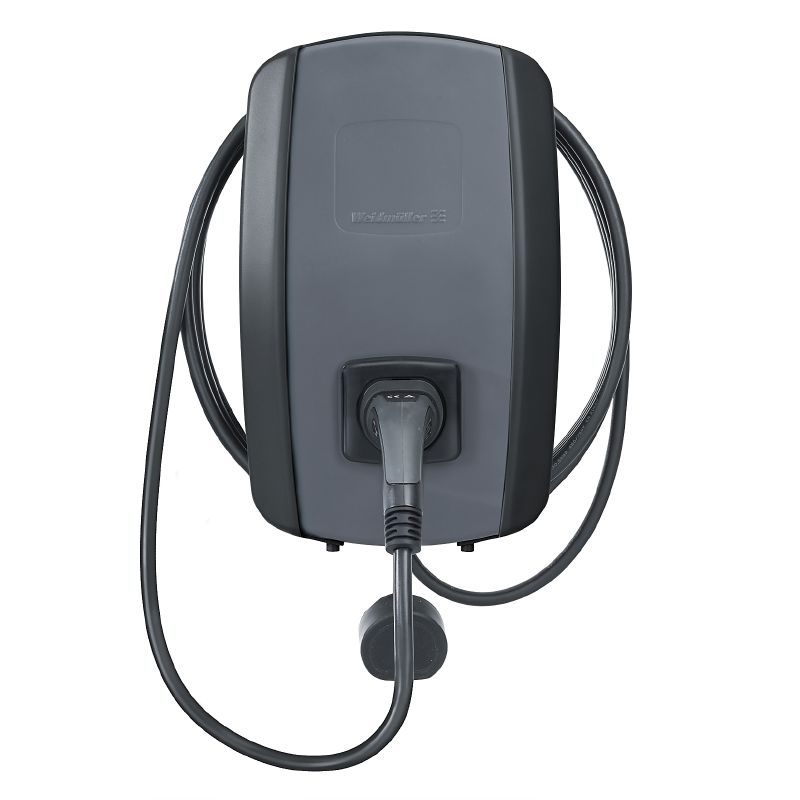

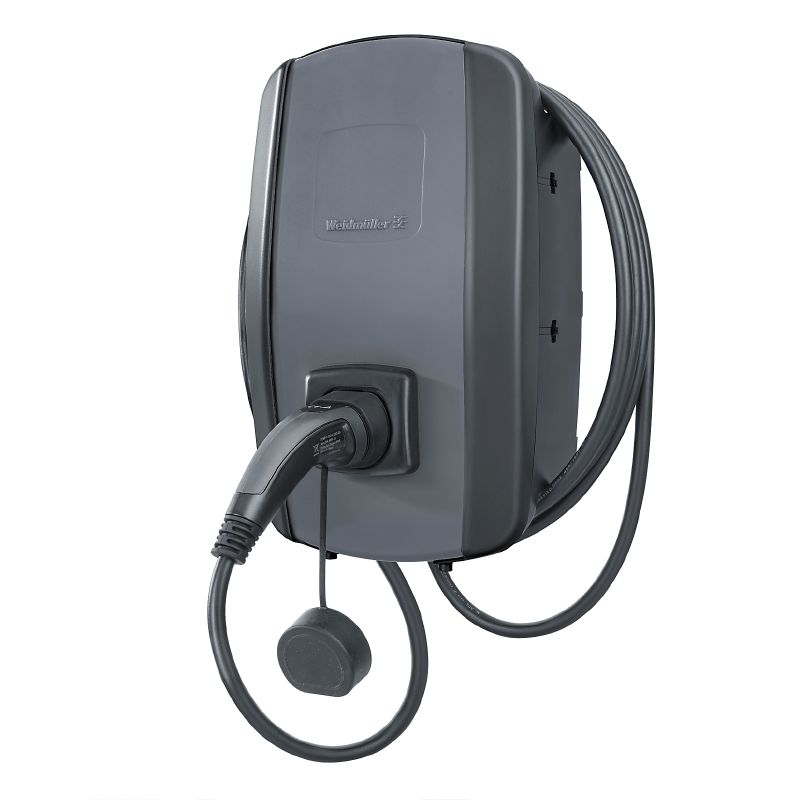

CH-W-S-A11-P-V

Wallbox, max. laddningskapacitet på 11 kW vid 3-fas (400 V) nätanslutning, max. ström 16 A, Med monterad 5 m kabel och typ 2-anslutningsstickpropp, Mobilapp, RFID/NFC

Produkt-ID 2875240000

Egenskaper

Allmänna beställningsdata

Artikelbeteckning	Wallbox, max. laddningskapacitet på 11 kW vid 3-fas (400 V) nätanslutning, max. ström 16 A, Med monterad 5 m kabel och typ 2-anslutningsstickpropp, Mobilapp, RFID/NFC
Art.nr.	2875240000
Typ	CH-W-S-A11-P-V
GTIN (EAN)	4064675650805
Förp.	1 items

Mått och vikter

Djup	149 mm
Byggdjup (tum)	5,866 inch
Höjd	439 mm
Bygghöjd (tum)	17,283 inch
Bredd	273 mm
Byggbredd (tum)	10,748 inch
Nettovikt	5 700 g

Temperaturer

Lagertemperatur	-40 °C...70 °C
Drifttemperatur	-30 °C...50 °C
Fuktighet	5–95 % rel. fuktighet

Miljööverenstämmelse för produkt

REACH SVHC	Lead 7439-92-1 Potassium perfluorobutane sulfonate 29420-49-3
SCIP	d677010f-3c13-4196-b022-f62e8f2ef6a2

Systemkrav

Typ av kommunikation med fordon	Styrningspilot (CP) Närhetspilot / Plug Present (PP)
Skyddsklass	IP54

Materialdata

Driftstemperatur, max	50 °C
Driftstemperatur, min.	−30 °C
Lagertemperatur, max.	70 °C
Lagertemperatur, min.	−40 °C
relativ fuktighet vid lagring, max	95 %

Prestandaspecifikation

Effektbeskrivning	Antal angivna faser: 3 Typ av ingångsspänning: AC Ingångsspänning: 400 V Ingångsström, max.: 16 A Laddningseffekt, max: 11 kW Justeringsnoggrannhet: 1 A Laddningsström inställbar.: Ja Laddningsström, min.: 6 A
Prestandaspecifikation	max. laddningskapacitet på 11 kW vid 3-fas (400 V) nätanslutning, max. ström 16 A

Systemkrav

Anslutningssystem	Med monterad 5 m kabel och typ 2-anslutningsstickpropp
Typ av kommunikation med fordon	Styrningspilot (CP) Närhetspilot / Plug Present (PP)
Laddningsläge	Modus 3
Skyddsklass	I
Överspänningskategori	III
Nedsmutsningsgrad	3

Funktioner

Avgiftsdata kan exporteras	Ja
Möjligt uttag av solcellsöverskott	Ja
Skyddsklass	IP54
Typ av statusindikering	RGB LED
Visning av laddstatus integrerad	Ja
Svetsavkänning	Ja
Avstängning vid fel	Ja
Avstängningsmetod vid fel	Allpolig
DC – detektering av restström integrerad	Ja
DC – restström	6 mA
Typ av integrerad detektering av restström som ska finnas i installationen	RCD typ A
Användarautentisering	Ja
Mobilapp tillgänglig	Ja
Typ av användarautentisering	Mobilapp RFID/NFC
Energimätning integrerad	Ja
Lasthantering integrerad	Ja
Lasthanteringstyp	statisk
Kommunikation integrerad	Ja
Protokoll som stöds	Modbus RTU Modbus TCP OCPP 1.6 (J)
Med kommunikationsgränssnitt	Ja

Gränssnitt

WiFi-frekvens	2,4 GHz
WiFi-standard	802.11 b/g/n
Bluetooth-modul	Bluetooth låg energi
Ethernet-portar	2
Digitalingångar	5 (12 V / 6 mA)
Digitalutgångar	1 (12 V / 100 mA)
Typ av protokoll av seriellt gränssnitt	RS485

Montering

Väggmontering
Ställmontering

Ingår i leverans

Borrmall
Anvisningar
5 RFID-transponder
Fästskruvar
Monteringspluggar
övertäckning

Hölje

Höjdområde för drift	≤ 3000 m
Kapslingsmaterial	PC
Skyddsklass	IP54
Färgkod	svart antracit grå
Slagtålighet	IK10 enligt IEC 62262

Godkännanden och normer

Godkännanden

IEC 61851-1
IEC 61851-21-2
EN 62368-1
EN 55011
IEC 62196-1
IEC 62196-2
EN 50620
EN 301 489-1
EN 301 908-1
EN 301 511
EN 300 328
EN 300 330 v.2.1.1

Anslutningsdata (försörjningskabel)

Ledardiameter, max.

16 mm²

Nedladdningar

Godkännande/Certifikat/Dokument om överensstämmelse	[CE declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_293664) [Warranty Weidmüller e-mobility products](https://mdcop.weidmueller.com/mediadelivery/asset/900_311435) [Gewährleistung Weidmüller e-mobility Produkte](https://mdcop.weidmueller.com/mediadelivery/asset/900_311436) [Self declaration test certificates AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_311494) [Selbsterklärung Testzertifikate AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_311495)
Teknikuppgifter Data	[Installationsvideo AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_269640) [Installation Video AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_274236) [AC SMART Modbus registers](https://mdcop.weidmueller.com/mediadelivery/asset/900_293656) [Application notes -- Use of an external Modbus TCP/RTU tag list (DE, EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_301824) [Application notes -- PV-surplus charging AC SMART (DE, EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_301825) [Application notes -- Integration of the AC SMART into an external load management (DE, EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_301826) [3D Model](https://mdcop.weidmueller.com/mediadelivery/asset/900_313539)
Programvara	[Firmware -- Current Bluetooth Firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293013) [Firmware -- Current Firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293014) [Firmware -- Current WiFi Firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293015) [Firmware -- Archive Firmware files AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293016) [Firmware -- Release notes Current firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293638) [Firmware -- Combined Firmware Package AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_314433)
Teknisk dokumentation	[Abnahmeprotokoll AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_278407)
Upphandlingsspecifikation	[Ausschreibungstext](https://mdcop.weidmueller.com/mediadelivery/asset/900_290342) [Tender text](https://mdcop.weidmueller.com/mediadelivery/asset/900_290356)
Användardokumentation	[Broschüre Wallbox AC SMART, AC Ladekabel, Basiskomponenten](https://mdcop.weidmueller.com/mediadelivery/asset/900_269720) [Brochure EV charging box AC SMART, AC charging cables, Basic components](https://mdcop.weidmueller.com/mediadelivery/asset/900_269721) [MANUAL_AC SMART (SV)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304027) [MANUAL_AC SMART (CS)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304028) [MANUAL_AC SMART (HU)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304165) [Instructionsheet_AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_281463) [MANUAL_AC SMART (DE)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304020) [MANUAL_AC SMART (EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304021) [MANUAL_AC SMART (FR)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304022) [MANUAL_AC SMART (IT)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304023) [MANUAL_AC SMART (ES)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304024) [MANUAL_AC SMART (NL)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304025) [MANUAL_AC SMART (NO)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304026)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)

Klassificeringar

ETIM 6.0	EC002883
ETIM 7.0	EC002883
ETIM 8.0	EC002883
ETIM 9.0	EC002883
ECLASS 9.0	27-14-47-01
ECLASS 9.1	27-14-47-01
ECLASS 10.0	27-14-47-01
ECLASS 11.0	27-14-47-01
ECLASS 12.0	27-14-47-01
ECLASS 13.0	27-14-47-01
