Egenskaper
| Utförande | Kretskortsstickanslutning, Stiftlist, THT/THR lödanslutning, Delning i mm (P): 7.50 mm, Antal poler: 2, 180°, Tube |
| Art.nr. | 8000078314 |
| Typ | MHS 7S/02 V T3 B T |
| GTIN (EAN) | 4064675622444 |
| Förp. | 39 items |
| Produktparametrar |
IEC: 1000 V / 34.6 A UL: 300 V / 18.5 A |
| Förpackning | Tube |
| Djup | 11,9 mm |
| Byggdjup (tum) | 0,469 inch |
| Höjd | 17,2 mm |
| Bygghöjd (tum) | 0,677 inch |
| Höjd lägstbyggande | 14 mm |
| Bredd | 13,9 mm |
| Byggbredd (tum) | 0,547 inch |
| Nettovikt | 1,81 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilj | OMNIMATE 4.0 |
| Anslutningstyp | Kretskortanslutning |
| Montering på kretskortet | THT/THR lödanslutning |
| Delning i mm (P) | 7,5 mm |
| Delning i tum (P) | 0,295 " |
| Anslutningsvinkel | 180° |
| Antal poler | 2 |
| Antal lödstift per pol | 1 |
| Lödstiftlängd (l) | 3,2 mm |
| Dimensioner för lödstift | 1,0 x 1,0 mm |
| Diameter bestyckningshål (D) | 1,4 mm |
| Tolerans diameter bestyckningshål (D) | + 0,1 mm |
| Ytterdiameter för löddyna | 2,3 mm |
| Schablonhålsdiameter | 2,1 mm |
| L1 i mm | 7,5 mm |
| L1 i tum | 0,295 " |
| Antal rader | 1 |
| Polradstal | 1 |
| Skyddsklass | IP20 |
| Stickcykler | ≥ 25 |
| Max. instickskraft/pol | 9 N |
| Max. dragkraft/pol | 8 N |
| Isoleringsmaterial | PA 9T |
| Färgkod | svart |
| Färgtabell (jämförbar) | RAL 9011 |
| Isoleringsmaterialgrupp | I |
| CTI (Comparative Tracking Index) | ≥ 600 |
| Moisture Level (MSL) | 1 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktgrundmaterial | CuMg |
| Kontaktmaterial | Cu-legering |
| Kontaktyta | förtennad |
| Typ av förtenning | matt |
| Lagertemperatur, min. | −25 °C |
| Lagertemperatur, max. | 55 °C |
| Driftstemperatur, min. | −50 °C |
| Driftstemperatur, max | 125 °C |
| testad enligt standard |
IEC 60664-1
IEC 61984 |
| Märkström, min. antal poler (Tu=20°C) | 34,6 A |
| Märkström, max. antal poler (Tu=20°C) | 29,1 A |
| Märkström, min. antal poler (Tu=40°C) | 30,7 A |
| Märkström, max. antal poler (Tu=40°C) | 25,9 A |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 1 000 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 500 V |
| Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3 | 400 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 4 kV |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 6 kV |
| Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3 | 6 kV |
| Institut (cURus) | CURUS |
| Certifikat nr (cURus) | E60693 |
| Märkspänning (användargrupp B / UL 1059) | 300 V |
| Märkspänning (användargrupp C / UL 1059) | 300 V |
| Märkspänning (användargrupp D / UL 1059) | 600 V |
| Märkspänning (användargrupp F / UL 1059) | 760 V |
| Märkström (användargrupp B / UL 1059) | 18,5 A |
| Märkström (användargrupp C / UL 1059) | 18,5 A |
| Märkström (användargrupp D / UL 1059) | 5 A |
| Märkström (användargrupp F / UL 1059) | 18,5 A |
| Hänvisning till godkännandevärden | Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg. |
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
| Hänvisningstext |

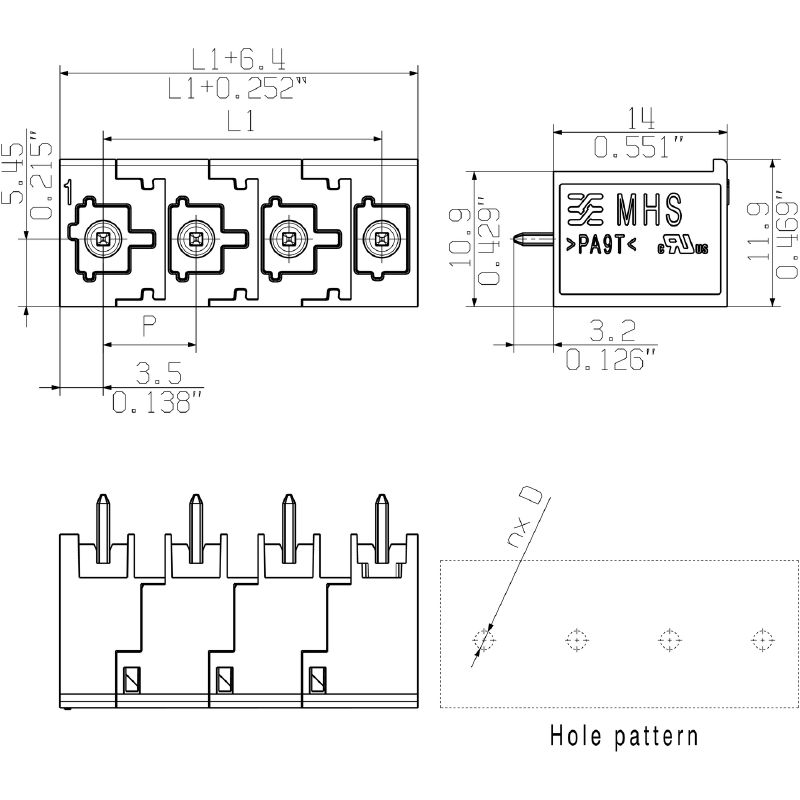

• Märkström relaterad till märkarea och min. antal poler. • P på ritningen = raster • Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna. • Lödhålsdiameter D=1,4+0,1mm • Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last • Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[CoC_cURus_E60693_MPS_MHS_202207.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_313337)
[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_255640) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000078314) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
