Egenskaper
| Utförande | Fördelare i huven, nedre del, IDC, M12, 30 V, A-kodad, LED: Ja, Initiator ljusdiod: Ja, Anslutningstyp: PNP |
| Art.nr. | 1760061000 |

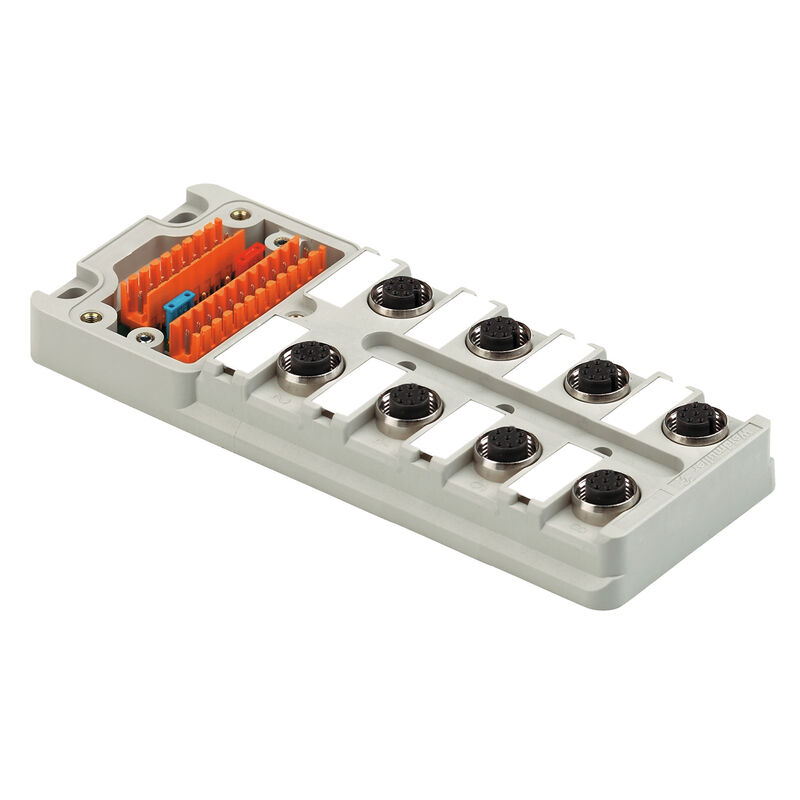

| Typ | SAI-8-M 3P IDC UT |
| GTIN (EAN) | 4032248145423 |
| Förp. | 2 items |
| Djup | 152 mm |
| Byggdjup (tum) | 5,984 inch |
| Höjd | 41,5 mm |
| Bygghöjd (tum) | 1,634 inch |
| Bredd | 60 mm |
| Byggbredd (tum) | 2,362 inch |
| Nettovikt | 186,5 g |
| Drifttemperatur | -20 - 90°C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 4060c755-8d0b-4d43-bdb3-4ffabe9d7497 |
| Ledarytterdiameter, min. | 1,2 mm |
| Ledarytterdiameter, max. | 1,6 mm |
| Anslutningsområde, min. | 0,08 mm² |
| Anslutningsområde, max. | 1,5 mm² |
| max. anslutning m. samma area | 10 |
| Lagerutrymme | Standard |
| Fördelarutgång |
Fördelare i huven, nedre del
IDC |
| Märkspänning, min. | 10 V |
| Märkspänning, max. | 30 V |
| Provspänning | 1 kV |
| Max. strömbelastbarhet per spår | 4 A |
| Summaström | 10 A |
| Ström per signal | 2 A |
| Spänningseparering finns | Ja |
| Isolationshållfasthet | 109 Ω |
| Anslutningsstationens kodning | A-kodad |
| Skyddsklass | IP67 |
| Antal poler | 3 |
| Antal kontakthylsor | 8 |
| Anslutningsgänga | M12 |
| Nedsmutsningsgrad | 2 |
| Brandegenskaper | V-0 |
| LED | Ja |
| Initiator ljusdiod | Ja |
| LED färg för driftsfunktion | grön |
| LED färg för E/A funktion | gul |
| Kapslingsmaterial | Pocan |
| Fördelarmaterial | Plast |
| Kapslingsfärg | grå, RAL 7032 |
| Huvtätningsmaterial | Viton |
| Skruvhylsa | CuZn, förnicklad |
| Kontaktmaterial | CuZn |
| Kontaktyta | förgylld |
| Kontakthållarmaterial | PBT (UL 94 V0) |
| Antal poler | 3 |
| Ledarytterdiameter, max. | 1,6 mm |
| Ledarytterdiameter, min. | 1,2 mm |
| Släpkedjetålighet | Nej |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_192224) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1760061000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002585 |
| ETIM 7.0 | EC003558 |
| ETIM 8.0 | EC003558 |
| ETIM 9.0 | EC003558 |
| ECLASS 9.0 | 27-44-01-08 |
| ECLASS 9.1 | 27-44-01-08 |
| ECLASS 10.0 | 27-44-01-11 |
| ECLASS 11.0 | 27-44-01-11 |
| ECLASS 12.0 | 27-44-01-11 |
| ECLASS 13.0 | 27-44-01-11 |
| ECLASS 14.0 | 27-44-01-11 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E141197 |
